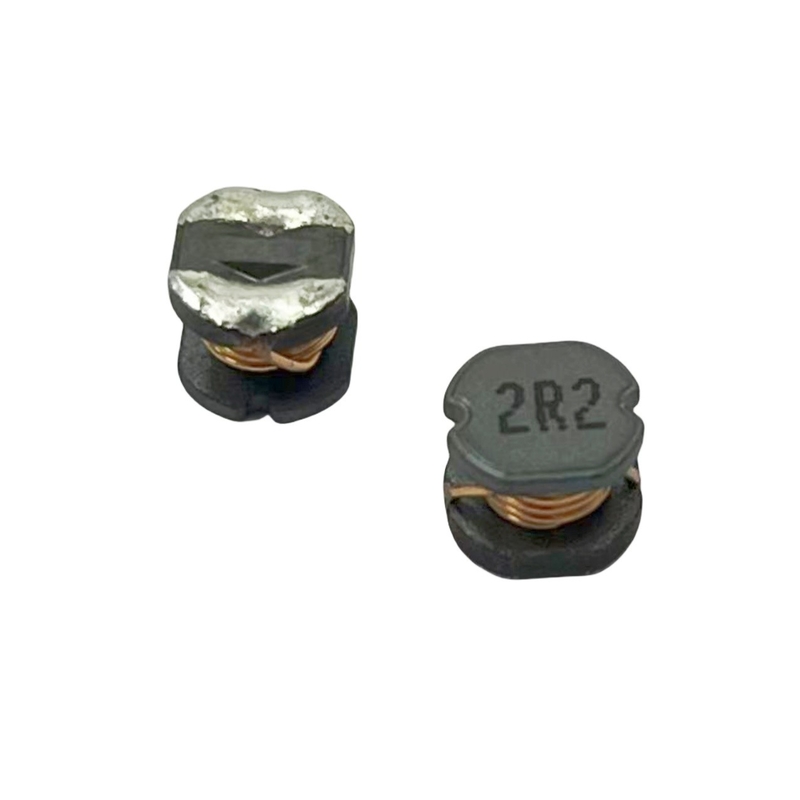

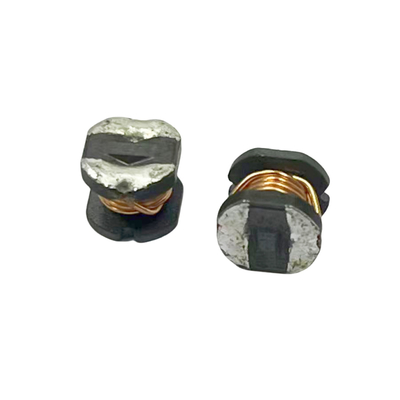

Leistungsmanagement 2.2UH SMD Leistungsinduktor 2R2 2A Chip Induktor

1.Produktbeschreibung

Der 2.2UH SMD Power Inductor, auch 2R2 genannt, ist ein Oberflächen-Mount-Gerät, das in der modernen Elektronik weit verbreitet ist.Mit einer Induktivität von 2,2 microhenries, ist es so konzipiert, um erhebliche elektrische Belastungen zu bewältigen, wobei einige Modelle Strömen bis zu 2A oder sogar höher in bestimmten Fällen standhalten können.Seine kompakte SMD-Form ist ideal für Hochdichte-PCB-Layouts und spart wertvollen Platz in Geräten wie Smartphones, Tablets und anderen tragbaren Elektronikprodukten.Dieser Induktor verfügt über einen geringen Gleichstromwiderstand, der dazu beiträgt, Stromverluste zu minimieren und die Gesamtleistung des Stromkreises zu verbessern.Viele Versionen sind abgeschirmt, wodurch elektromagnetische Störungen (EMI) reduziert und ein stabiler Betrieb gewährleistet wird, insbesondere bei geräuschempfindlichen Anwendungen.Es spielt eine entscheidende Rolle in Stromverwaltungsschaltungen, wie z. B. Gleichspannung - Gleichspannungskonverter, wo es zur Regulierung von Strom und Spannung beiträgt,und ist auch nützlich bei der Filterung von Hochfrequenzgeräuschen in verschiedenen elektronischen Systemen.

2.Arbeitsprinzip

In verschiedenen Schaltkreisen hat der 2.2UH SMD Power Inductor seinen eigenen Arbeitsablauf, Folgendes ist eine Einführung aus den gemeinsamen DC - DC Buck, Boost und Filterkreisen:
1. DC-DC Buck Circuit: Wenn der Schaltkreis eingeschaltet wird, wird die Eingangsspannung an beiden Enden des Induktors angewendet.Der Induktor wird in Magnetenergie speichern.Wenn der Schalter ausgeschaltet wird, wird der magnetische Fluss des Induktors mit zunehmendem Strom erhöht.Die im Induktor gespeicherte Magnetenergie wird in elektrische Energie umgewandelt., die eine umgekehrte elektromotorische Kraft erzeugt, die auf die Eingangsspannung überlagert wird, um die Last mit Strom zu versorgen, die Kontinuität des Stroms zu erhalten,und die Last mit einer stabilen niedrigeren Ausgangsspannung.

2. DC-DC-Boost-Schaltung: Während der Schaltphase wird die Eingangsspannung direkt an den Induktor hinzugefügt, der Strom wird kontinuierlich erhöht und der Induktor speichert magnetische Energie.In dem Moment, in dem der Schalter ausgeschaltet wird, wird die vom Induktor erzeugte induzierte elektromotorische Kraft in die gleiche Richtung wie die Eingangsspannung überlagert, und die Ausgangsspannung ist höher als die Eingangsspannung.Die Magnetenergie im Induktor wird freigesetzt, um Energie für die Last zur Verfügung zu stellen, um die Boost-Funktion zu realisieren, die die niedrigere Eingangsspannung auf die erforderliche höhere Ausgangsspannung erhöht.

3. Filterkreis: Wenn das Wechselstromsignal (einschließlich nützliches Signal und Lärm) für den Hochfrequenzlärmteil eingeht, stellt der Induktor eine hohe Impedanz dar, die seinen Durchgang behindert,Schallenergie im Induktor in Wärme oder andere Formen des EnergieverbrauchsFür niedrigfrequente nützliche Signale ist die Induktionsimpedanz relativ gering, so daß sie auf die Lastseite durchläuft.Induktoren arbeiten mit Kondensatoren und anderen Komponenten, um das Eingangssignal zu filtern und einen Reiniger auszugebenDas ist ein nützliches Signal.
