Markenbezeichnung: | ZXY |
Modellnummer: | ZXY-SMRH105 |
MOQ: | Verkäuflich |
Preis: | Verhandlungsfähig |
Verpackungsdetails: | 1000 Stück / Kartongröße: 380 mm*325 mm*345 mm |
Zahlungsbedingungen: | Paypal xtransfer T/T |

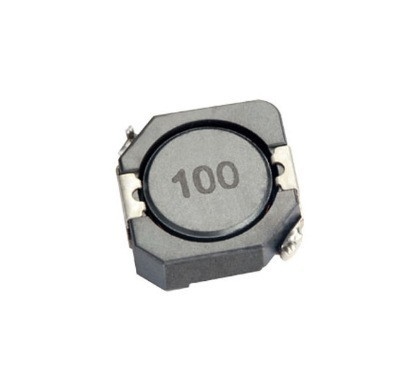

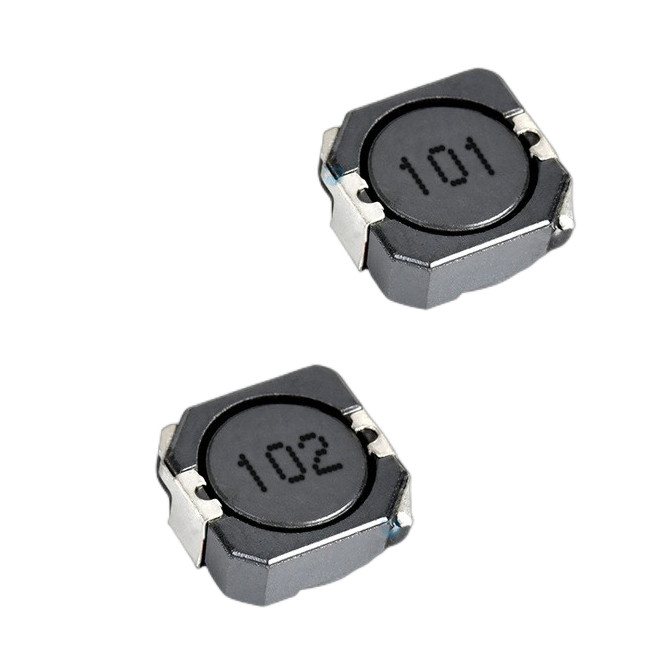

SMD-geschützte Stromleitungsstruktur:
1. Magnetkern: Es ist ein Schlüsselbestandteil eines Induktors und besteht in der Regel aus magnetischen Materialien wie Ferrit. Ferrit hat eine hohe magnetische Durchlässigkeit,die Magnetfelder effektiv sammeln und lenken kannDie Form und Größe des Magnetkerns sind nach den Spezifikationen und Anwendungsanforderungen des Induktors konzipiert.mit einer Breite von mehr als 20 mm,Es bietet einen Weg für Magnetfeldlinien in der Wicklung und hilft dem Induktor, Energie zu speichern und freizusetzen.
2. Wicklung: Sie besteht aus Metalldrähten (in der Regel aus Kupfer) und spielt eine Rolle bei der Stromleitung.und Wicklungsmethode der Wicklung haben einen signifikanten Einfluss auf die Leistung des InduktorsDie Anzahl der Drehungen bestimmt die Größe der Induktivität, der Drahtdurchmesser beeinflusst die Trägheit des Stroms und den Gleichstromwiderstand der Induktivität.Ein dicker Drahtdurchmesser kann den Gleichstromwiderstand verringernDie Wicklungsmethoden umfassen Einlagen-Wicklung, Mehrlagen-Wicklung usw.Unterschiedliche Wicklungsmethoden können die verteilten Kapazität und Leckage-Induktivitätsparameter des Induktors beeinflussen.
3Schutzschicht: Dies ist eine wichtige Struktur, die Oberflächen-Schutzan inductoren von gewöhnlichen Induktoren unterscheidet.Die Schutzschicht besteht in der Regel aus magnetischen oder metallischen Materialien und umwickelt die Wickeln und magnetischen Kerne- seine Funktion besteht darin, das vom Induktor erzeugte Magnetfeld innerhalb eines bestimmten Bereichs zu begrenzen, die Strahlung elektromagnetischer Interferenzen (EMI) in den umgebenden Raum zu reduzieren,und auch verhindern, dass externe Magnetfelder das interne Magnetfeld des Induktors stören, wodurch die elektromagnetische Kompatibilität des Induktors verbessert wird.
4. Lötpad: befindet sich an der Unterseite des Induktors und wird verwendet, um den Induktor auf eine Leiterplatte (PCB) zu löten, um eine elektrische Verbindung mit dem Stromkreis herzustellen.Die Konstruktion der Lötplatten muss den Anforderungen des Lötprozesses des PCB entsprechen., die eine gute elektrische Leitfähigkeit und mechanische Stabilität zwischen Induktor und Leiterplatte gewährleistet.
TYPE | DIMENSIONEN | Einheitliche Prüfungen | |||
Einheit | A1 ((± 0,3) | A2 (± 0,3) | B (MAX) | ||
SMRH73 | mm | 7.3 | 7.3 | 3.8 | 10 μH bis 1000 μH |
Zoll | 0.2874 | 0.2874 | 0.1496 | ||
SMRH74 | mm | 7.3 | 7.3 | 4.5 | 104 μH-1000 μH |
Zoll | 0.2874 | 0.2874 | 0.1772 | ||
SMRH124 | mm | 12 | 12 | 5 | 30,9 μ H bis 330 μ H |
Zoll | 0.4724 | 0.4724 | 0.1969 | ||
SMRH125 | mm | 12 | 12 | 6.2 | 10,3 μH bis 1000 μH |
Zoll | 0.4724 | 0.4724 | 0.2441 | ||
SMRH127 | mm | 12 | 12 | 8 | 1.2 μH bis 1000 μH |
Zoll | 0.4724 | 0.4724 | 0.315 | ||
SMRH103R | mm | 10 | 10 | 3.1 | 00,8 μH bis 150 μH |
Zoll | 0.3937 | 0.3937 | 0.122 | ||
SMRH104R | mm | 10 | 10 + 0,5 / -0.3 | 4.2 | 1.5 μH bis 330 μH |
Zoll | 0.3937 | 0.3937 | 0.1654 | ||
SMRH105R | mm | 10 | 10 + 0,5 / -0.3 | 5.1 | 1.5 μH bis 330 μH |
Zoll | 0.3937 | 0.3937 | 0.2008 |
1- Verbesserung der Leistungsfähigkeit des Stromkreises: In Schaltkreisen wie dem Schalten von Stromversorgungen können die Energiespeicherung und -umwandlung effizient durchgeführt werden, wodurch die Leistungsumwandlungseffizienz verbessert wird.Verringerung der AusgangsspannungGleichzeitig kann seine gute elektromagnetische Kompatibilität die Geräuschstörungen im Stromkreis verringern.Verbesserung der Leistung und Zuverlässigkeit der gesamten Schaltung.
2. Einfache Automatisierung der Produktion: Die Oberflächenverpackungsform erleichtert die Verwendung der automatisierten Oberflächenverpackungstechnologie (SMT) für die Großproduktion,Verbesserung der Produktionseffizienz und Senkung der ProduktionskostenIm Vergleich zu herkömmlichen Plug-in-Induktoren sind Oberflächen-Mount-Induktoren im Lötverfahren präziser und schneller und reduzieren Fehler und Unsicherheiten, die durch manuelle Operationen verursacht werden.
3. An raue Umgebungen angepasst: Aufgrund des Schutzes der AbschirmungsschichtDer auf der Oberfläche montierte geschützte Leistungsinduktor kann bis zu einem gewissen Grad den Auswirkungen externer Umweltfaktoren (wie Feuchtigkeit) widerstehen.Außerdem ermöglichen seine kompakte Struktur und seine gute mechanische Stabilität eine stabile Leistung auch in Schwingungs- und Aufprallumgebungen.Sie eignet sich für verschiedene komplexe Anwendungsfälle..
Eigenschaften | Beschreibungen |
Kompakte Größe | Durch die Verpackung mit einer Oberflächenverbindung (SMD) hat es ein kleines Volumen und spart so effektiv Platz für das Printed Circuit Board (PCB).Dies entspricht den Anforderungen an die Miniaturisierung und Leichtigkeit elektronischer Produkte, die Integration mehrerer Komponenten in einem begrenzten Raum erleichtert. |
Gute Abschirmungsleistung | Sie ist mit einer Abschirmschicht ausgestattet und kann die Strahlung und den Empfang elektromagnetischer Störungen (EMI) erheblich reduzieren.Es verhindert, dass das von ihm selbst erzeugte Magnetfeld die umliegenden sensiblen Schaltkreise beeinträchtigt.Auf der anderen Seite widersteht es dem Einfluß externer Magnetfelder auf die Leistung des Induktors und verbessert so die Stabilität und Zuverlässigkeit des Stromkreises. |
Hochleistungs-Fähigkeit | Es kann starken Stromwellen standhalten und eignet sich für Stromumwandlungsschaltkreise, wie zum Beispiel Stromversorgungsschalter.der Wärmeverlust während des Stromdurchgangs wird reduziert, um einen stabilen Betrieb unter hohen Leistungsbedingungen zu gewährleisten. |
Induktivitätswert mit hoher Präzision | Durch eine präzise Steuerung der Kernmaterialien, der Wickelkurven und der Wickelverfahren kann ein hochpräziser Induktivitätswert erreicht werden.Dies erfüllt die Anforderungen von Schaltungen mit strengen Anforderungen an Induktivitätswerte, die die Konsistenz und Stabilität der Leistung der Schaltung gewährleistet. |
Niedriger Gleichstromwiderstand | Die Wicklung hat einen geringen Gleichstromwiderstand, der den Stromverlust bei Stromdurchfluss reduzieren kann.besonders geeignet für Schaltkreise mit strengen Anforderungen an den Stromverbrauch. |
![]() |
