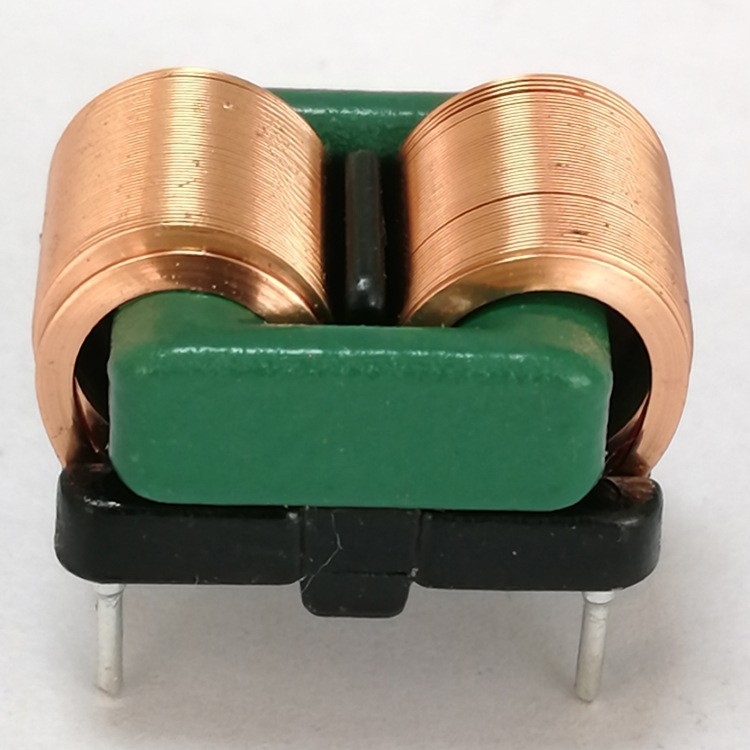

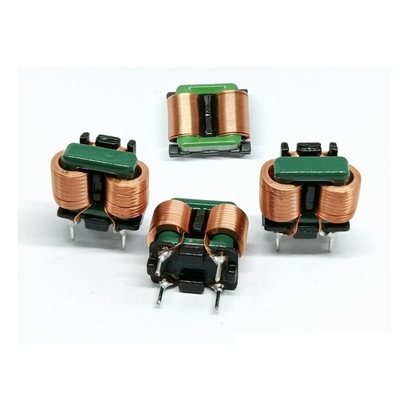

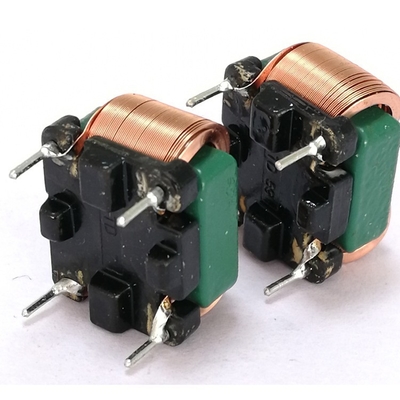

Flachdraht-Gleichtakt-Induktor-Einsteckinduktanz der hohen Leistung horizontal

Markenbezeichnung:	ZXY
Modellnummer:	T1515-20mH horizontal
MOQ:	Verhandlungsfähig
Preis:	Verhandlungsfähig
Verpackungsdetails:	100pieces/Kartongröße: 380mm325mm345mm
Zahlungsbedingungen:	Paypal xtransfer T/T

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Stadt Chinas, Shenzhen.

Zertifizierung:

RoHS,ISO9001-2001

Formfaktor:

Horizontale

Induktivitätswert:

10mH-20mH anpassbar

Größe:

21 mm x 16,5 mm x 13 mm

Strom:

5-10A

Frequenz - Selbstresonanz:

100 kHz/1,0 V

Anzahl der Spulen:

angepasst werden

Führungsweg:

Schrauben

andere Namen:

Horizontales Induktionsfilter im gemeinsamen Modus

Versorgungsmaterial-Fähigkeit:

2000K-pcs/month

Hervorheben:

Flachdraht-Gleichtakt-Induktor

Horizontale Gleichtaktdrosselklappeninduktanz

Gleichtakt-Induktor der hohen Leistung

Beschreibung des Produkts

Hochleistungs-Flachdraht-Induktor-Plug-In-Induktivität Horizontal

1.Produktbeschreibung

Der horizontale Induktionsfilter ist ein Schlüsselkomponent, der in elektronischen Schaltkreisen häufig zur Unterdrückung elektromagnetischer Störungen verwendet wird.mit einer Breite von mehr als 20 mm,, besonders geeignet für elektronische Produkte mit hohen räumlichen Anforderungen.Durch das Wickeln zweier symmetrischer Spulen um den Magnetkern, wenn ein Interferenzsignal des gemeinsamen Modus hindurchgeht, ist die von den beiden Sätzen von Spulen erzeugte induzierte elektromotorische Kraft in dieselbe Richtung,die zu einer hohen Impedanz und Unterdrückung des gemeinsamen Modussignals führtBei normalen Differenzmodussignalen werden die von den beiden Spulen erzeugten induzierten elektromotorischen Kräfte gegenseitig aufgehoben, wobei die Auswirkungen auf das Differenzmodussignal minimal sind.Horizontale Induktionsfilter im gemeinsamen Modus werden in verschiedenen elektronischen Geräten weit verbreitet, wie Computer, Kommunikationsgeräte usw., die die elektromagnetische Kompatibilität von Geräten wirksam verbessern und den stabilen und zuverlässigen Betrieb elektronischer Systeme gewährleisten können.

2. Merkmale

Eigenschaften	Beschreibungen
Horizontale Gestaltung	- Platzersparnis: nimmt weniger vertikalen Platz auf der Leiterplatte ein und ermöglicht dadurch kompaktere Leiterplatten.wie Smartphones, Tablets und kleinen Laptops.
Horizontale Gestaltung	- Einfache Installation: Erleichtert die einfache Montage auf der Leiterplatte.Verringerung der Komplexität des Montageprozesses.
Geräuschunterdrückung im allgemeinen Modus	- hohe Impedanz für gemeinsame Modussignale: Blockiert wirksam elektromagnetische Interferenzen (EMI) durch eine hohe Impedanz für solche Signale.Dies wird durch die Konstruktion von zwei symmetrischen Wicklungen auf einem Magnetkern erreichtBei einem Stromfluss im gemeinsamen Modus addieren sich die Magnetfelder, die durch die beiden Wicklungen erzeugt werden, was zu einer signifikanten Impedanzsteigerung führt und somit das Geräusch im gemeinsamen Modus unterdrückt.
Geräuschunterdrückung im allgemeinen Modus	- Breite Frequenzbereich: Kann allgemeines Geräusch über ein breites Frequenzspektrum unterdrücken, von niedrigfrequenten Stromleitungsharmoniken bis hin zu Hochfrequenz-Radiofrequenzstörungen.Dies macht es für verschiedene Anwendungen geeignet, einschließlich Stromversorgungen, Datenkommunikationsleitungen und Audiokreise.
Niedrige Wirkung auf Differential-Modussignale	- Niedrige Impedanz zu Differenzmodussignalen: Bei Differenzmodussignalen löschen sich die von den beiden Wicklungen im Induktor erzeugten Magnetfelder gegenseitig aus.Der Induktor weist eine relativ geringe Impedanz für Differenzmodussignale auf.Dies gewährleistet den normalen Betrieb der Schaltung, die für die Datenübertragung oder Signalverarbeitung auf Differenzmodussignale angewiesen ist.ist nicht gestört.
Eigenschaften des Magnetkerns	- hohe Magnetdurchlässigkeit: Der im Induktor verwendete Magnetkern weist typischerweise eine hohe Magnetdurchlässigkeit auf.Verbesserung der Fähigkeit des Induktors, den magnetischen Fluss zu koppeln und dadurch seine Wirksamkeit bei der Unterdrückung von Common-Mode-Rauschen zu verbessern.
Eigenschaften des Magnetkerns	- Niedrige Kernverluste: Minimiert Energieverluste im Magnetkern und reduziert die Wärmeerzeugung.Vor allem bei Anwendungen, bei denen der Induktor für längere Zeit Hochstrom- oder Hochfrequenzsignale verarbeiten muss.
Robuste Konstruktion	- Mechanische Stabilität: Sie sind mit einer robusten Struktur ausgestattet, die mechanischen Belastungen während des Herstellungsprozesses sowie in der Umgebung der Endverwendung standhält.Dazu gehört auch die Widerstandsfähigkeit gegen Schwingungen., Stoßschläge und Temperaturschwankungen, um eine zuverlässige Leistung über die gesamte Lebensdauer des Produkts zu gewährleisten.
Robuste Konstruktion	- Gute Isolierung: Die Windungen und der Magnetkern sind gut isoliert, um elektrische Kurzschlüsse zu vermeiden und die elektrische Sicherheit zu gewährleisten.Die Isolationsmaterialien tragen auch dazu bei, dass der Induktor unter verschiedenen Umgebungsbedingungen funktioniert, wie beispielsweise hohe Luftfeuchtigkeit oder staubige Umgebungen.

Flachdraht-Gleichtakt-Induktor-Einsteckinduktanz der hohen Leistung horizontal 0
