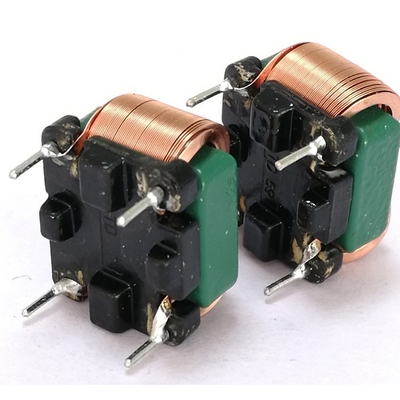

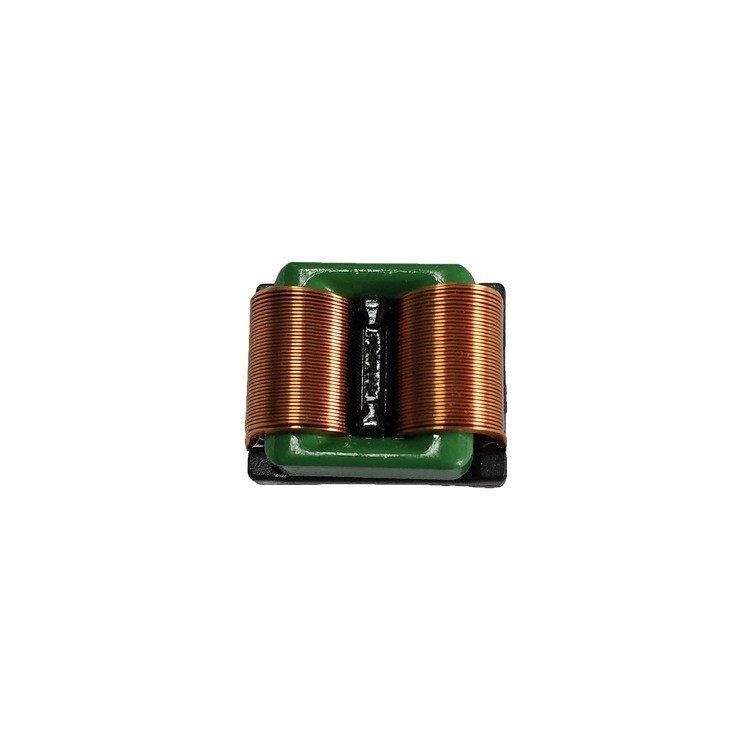

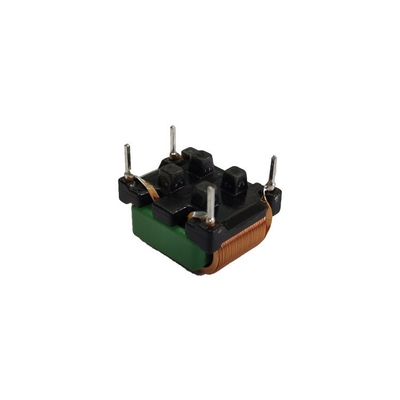

Quadratisch Mn-Zn Ferrit Horizontale Hochleistungs-Induktor Flachdraht Filter

Der Flat-Wire-Common-Mode-Filter ist eine Filterkomponente, die in elektronischen Schaltkreisen verwendet wird und speziell zur Unterdrückung von Interferenzen im Common-Mode-Modus entwickelt wurde.Verglichen mit traditionellen Kreislaufdraht, können flache Drähte eine größere Oberfläche bieten, den Widerstand effektiv reduzieren, die Hautwirkung bei hohen Frequenzen reduzieren und die Filterleistung verbessern.Dieser Filter besteht in der Regel aus einem Ferritkern und einer flachen DrahtwicklungEs nutzt die hohen Impedanzmerkmale des Ferritkerns für gemeinsame Modussignale.Der Kern wandelt sie in Wärmeenergie um und verbraucht sie., mit minimalem Einfluss auf die Differenzmodussignale (normale nützliche Signale), um die Reinheit des im Stromkreis übertragenen Signals zu gewährleisten.Es wird in verschiedenen elektronischen Geräten mit hohen Anforderungen an die elektromagnetische Kompatibilität eingesetzt, wie z. B. Computer-Motherboards, Kommunikationsgeräte usw., um einen stabilen und zuverlässigen Betrieb der Geräte zu gewährleisten.

2Vorteil

Flachdraht-Gemeinschaftsfilter haben aufgrund ihrer einzigartigen Konstruktion und Materialien erhebliche Vorteile bei der Unterdrückung elektromagnetischer Störungen
1. Effiziente Hochfrequenzleistung: Die flache Drahtstruktur verleiht ihm eine größere Oberfläche und eine geringere Hauttiefe.Der Strom konzentriert sich hauptsächlich auf die Oberfläche der Leiter.Die große Oberfläche von flachen Drähten kann den Widerstand wirksam reduzieren, den Signalverlust minimieren und Hochfrequenz-Interferenzen im gemeinsamen Modus effizienter unterdrücken.

2. Gute Wärmeabbau-Eigenschaften: Aufgrund der großen Wärmeabbau-Fläche von flachen Drähten im Vergleich zu traditionellen Runddrahtwundenfilterndie während des Betriebs erzeugte Wärme kann schneller abgeführt werdenDies verbessert nicht nur die Stabilität des Filters, sondern verlängert auch seine Lebensdauer und ermöglicht eine gute Leistung in langfristigen Leistungsschaltkreisen wie z. B. Server-Stromkreisen.

3. Genaue Unterdrückung des gemeinsamen Modus: Durch die Optimierung des magnetischen Kernmaterials und der Flachdrahtwicklungsmethode kann eine hohe Impedanz für Interferenzsignale des gemeinsamen Modus genau erzeugt werden,während die Impedanz für Differenzmodussignale (normale nützliche Signale) extrem niedrig istDieses Merkmal sorgt dafür, daß es die normale Signalübertragung im Stromkreis nahezu unbeeinflusst und gleichzeitig die Interferenzen des normalen Modus unterdrückt, wodurch die Integrität und Genauigkeit des Signals gewährleistet wird.

4. Niedrige elektromagnetische Strahlung: Die Struktur der flachen Drahtwicklung hilft, elektromagnetische Strahlung zu reduzieren.zum Beispiel medizinische Ausrüstung, Luftfahrttechnik usw., können Flachdraht-Gemeinschaftsfilter die von ihnen selbst erzeugte elektromagnetische Strahlung wirksam reduzieren,Vermeiden Sie Störungen durch andere empfindliche Geräte in der Umgebung, und verbessern auch ihre Störungsbekämpfungsfähigkeit.
