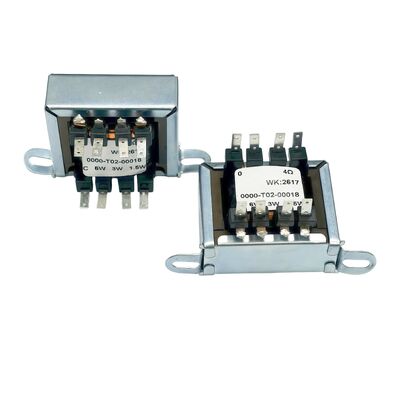

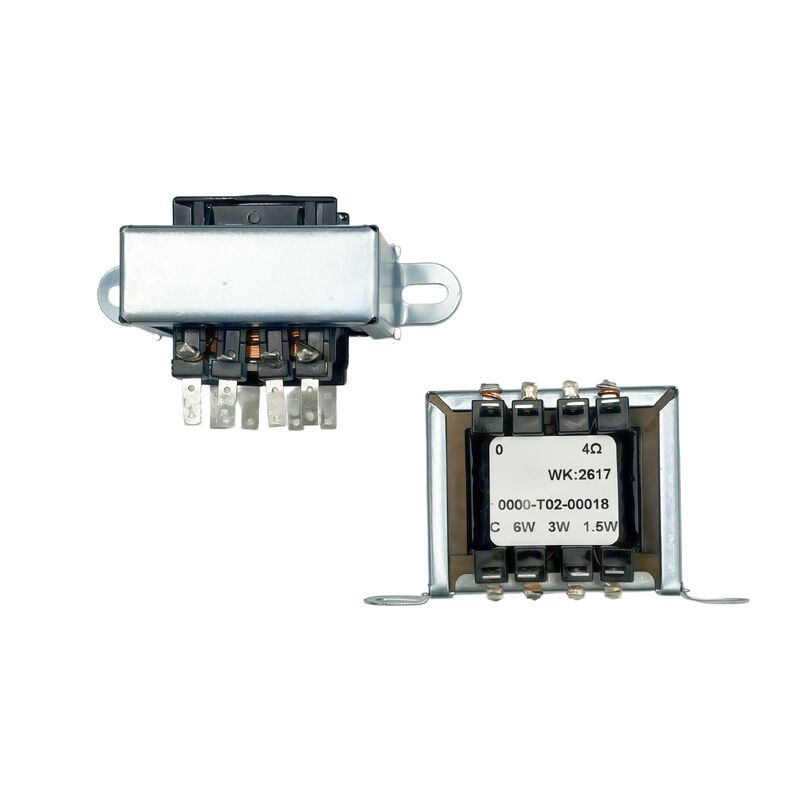

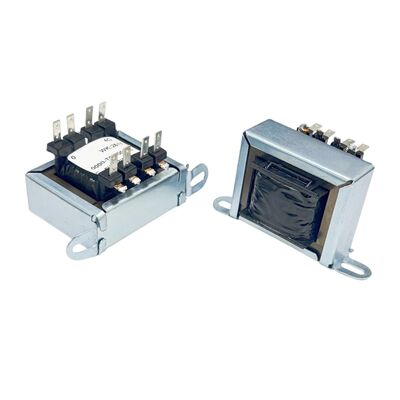

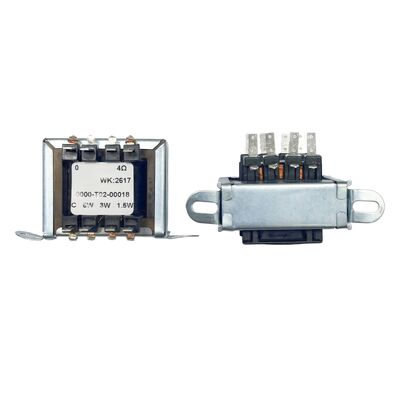

Audio-Übertrager 6W 3W 1.5W Chassis-Einbau Lötverdrahtung für Lautsprecher

1. Produktbeschreibung

Das neueste Produkt von Zhixiangyuan, der Audio-Übertrager (6W/3W/1.5W), ist eine passive Impedanzanpassungskomponente, die speziell für den Einbau in Lautsprechersysteme entwickelt wurde. Er ermöglicht die Auswahl der entsprechenden Nennleistung (1,5W, 3W oder 6W), um verschiedene Lautsprecher anzupassen, eine effiziente Signalübertragung zu gewährleisten und den Verstärker vor falscher Lastimpedanz zu schützen. Die Installation erfordert eine Chassis-Montage (mit Schrauben oder Halterungen), dann das Löten der Primär- und Sekundärdrähte an die Ein-/Ausgangsklemmen und den Anschluss des Übertragers zwischen Verstärker und Lautsprecher unter Beachtung der richtigen Polarität und Anzapfkonfiguration. Diese Einstellung wird häufig in Audio-Verteilungssystemen mit mehreren Anzapfungen (wie 70V/100V-Leitungen) oder in altmodischen Röhrenverstärkern verwendet und bietet Flexibilität für die Lautstärkeregelung und Impedanzüberbrückung über mehrere Lautsprecher hinweg. Wenn Sie Bedarf haben, kontaktieren Sie bitte kath@zxycoil.com. Wir werden unser Bestes tun, um Ihnen technischen Support zu bieten.

Anwendungsbeispiel:

Für Hintergrundmusiksysteme (wie Einkaufszentren, Restaurants, Schulen) müssen Dutzende von Deckenlautsprechern an der Decke installiert werden, aber die Entfernung zwischen dem Verstärker und den Lautsprechern kann mehrere hundert Meter betragen.

Problem:

Der direkte Anschluss an einen normalen Leistungsverstärker (mit einer festen Impedanz von 4-16 Ω) führt zu erheblichen Verlusten bei der Langstreckenübertragung, und der Verstärker kann nicht gleichzeitig so viele niederohmige Lautsprecher antreiben (die Gesamtimpedanz wird zu niedrig, was den Verstärker beschädigt).

Lösung:
Der Leistungsverstärker gibt ein 100V Hochspannungssignal aus (Konstantspannungsverstärker).
Installieren Sie einen 6W/3W/1.5W Übertrager an jedem Lautsprecher.

Tatsächliche Verdrahtung:
Löten Sie das Eingangsende (Hochspannungsseite) des Übertragers an die 100V Hauptleitung an der Decke.
Schließen Sie die Ausgangsklemme des Übertragers (Niederohmseite, z.B. 4 Ω/8 Ω) an den Hornlautsprecher an.
Wählen Sie die Leistungstaste entsprechend der gewünschten Lautstärke im Bereich: Nur Hintergrundgeräusche sind im Badezimmer erforderlich, wählen Sie die 1,5W-Stufe; Der Saal muss etwas lauter sein, wählen Sie die 3W- oder 6W-Stufe.

Effekt: Dutzende von Lautsprechern wurden parallel auf derselben Leitung angeschlossen, ohne sich gegenseitig zu stören, und es gibt keine signifikante Dämpfung bei der Langstreckenübertragung.

2. Leistungsmerkmale
