ETD34 vertikaler Hochfrequenztransformator mit 4000 VAC Isolierung und Ferritkern für Schaltleistungsanwendungen

Markenbezeichnung:	ZXY
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	KARTON

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Shenzhen Guangdong

Zertifizierung:

RoHS、ISO9001、CE

Hervorheben:

Vertikal montierbarer Hochfrequenztransformator

4000 VAC Isolationsschaltstromtransformator

Ferritkern-ETD34-Transformator

Beschreibung des Produkts

ETD34 Vertikaler Hochfrequenztransformator

Leistungsstarker Schaltnetztrafo mit ausgezeichneten elektrischen Isolationseigenschaften für anspruchsvolle industrielle Anwendungen.

Produktübersicht

Der vertikale Hochfrequenz-Schaltnetztrafo ETD34 bietet eine überlegene elektrische Isolation, wobei die Primär- und Sekundärwicklungen mit präzisen Isolierschichten und physikalischen Abständen ausgelegt sind. Er kann Spannungsprüfungen von 3000 VAC bis 4000 VAC standhalten und verhindert effektiv Hochspannungsdurchschläge, während er Bediener vor Stromschlaggefahren schützt.

Hauptfunktionen

Spannungsumwandlung und Leistungsübertragung: Nutzt Hochfrequenz-Magnetkernkopplung für effiziente Energieübertragung zwischen Primär- und Sekundärspulen, wodurch die Eingangs-Gleichspannung in die erforderlichen Ausgangsspannungen umgewandelt wird.
Elektrische Isolation und Sicherheitsschutz: Bietet physikalische und elektrische Trennung zwischen Primärseite (Hochspannung) und Sekundärseite (Niederspannung), um die Sicherheit des Benutzers zu gewährleisten und Gleichtaktstörungs-Ausbreitungswege zu unterbrechen.
Energiespeicherung und Regelung: Fungiert in Flyback-Topologien sowohl als Transformator als auch als Energiespeicherinduktor, speichert magnetische Energie während der Leitung und gibt sie während der Abschaltperioden der Schaltkomponente an die Sekundärlast ab.

Leistungsmerkmale

Merkmalskategorie	Leistungsmerkmal	Typischer Wert / Beschreibung
Elektrische Leistung	Hohe Betriebsfrequenz	20 kHz bis 500 kHz Betrieb für hohe Leistungsdichte und reduzierte Bauteilgröße
Elektrische Leistung	Umwandlungseffizienz	ETD-Kernform reduziert Kupfer- und Kernverluste und erzielt eine Effizienz von >85%-90%
Elektrische Leistung	Leistungshandhabungsbereich	15W bis 150W+ je nach Schaltungstopologie (Flyback, Forward, LLC)
Sicherheit & Isolation	Hohe Spannungsfestigkeit	3000 VAC bis 4000 VAC Primär-Sekundär-Isolationsklasse
Sicherheit & Isolation	Isolationsklasse	Erfüllt UL-, CE-Standards mit verstärkten Isolierschichten
Magnetisch & Thermisch	Geringe Kernverluste	Ferritmaterialien (PC40, PC44) minimieren Hystereseverluste und Wirbelstromverluste
Magnetisch & Thermisch	Geringe Streuinduktivität	Spulenkörperstruktur und Wicklungstechniken kontrollieren die Streuinduktivität
Magnetisch & Thermisch	Betriebstemperaturbereich	-40°C bis +125°C stabiler Betrieb in rauen Umgebungen
Mechanisch	Vertikale Montage	Spart PCB-Platz und erleichtert eine bessere Wärmeableitung
Mechanisch	Magnetische Abschirmung	Geschlossener ETD-Kern reduziert elektromagnetische Interferenzen (EMI)

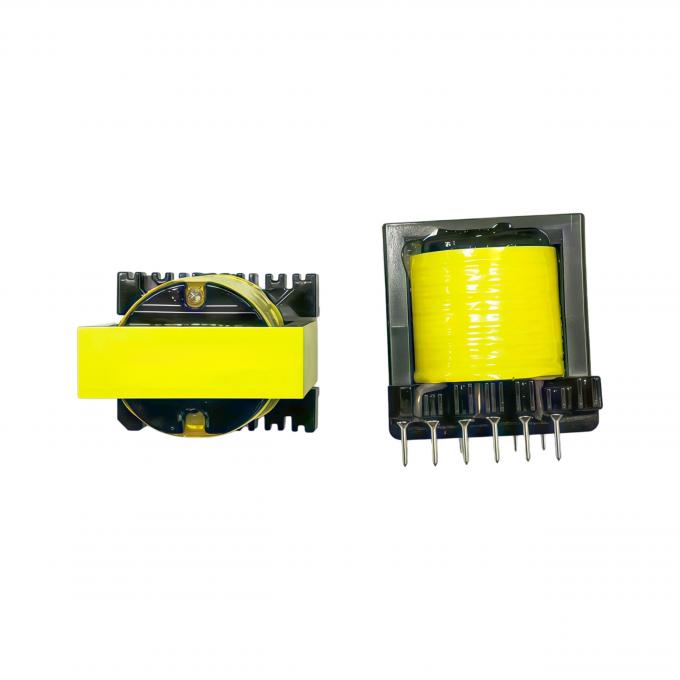

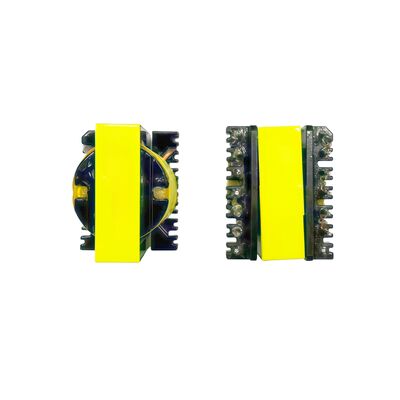

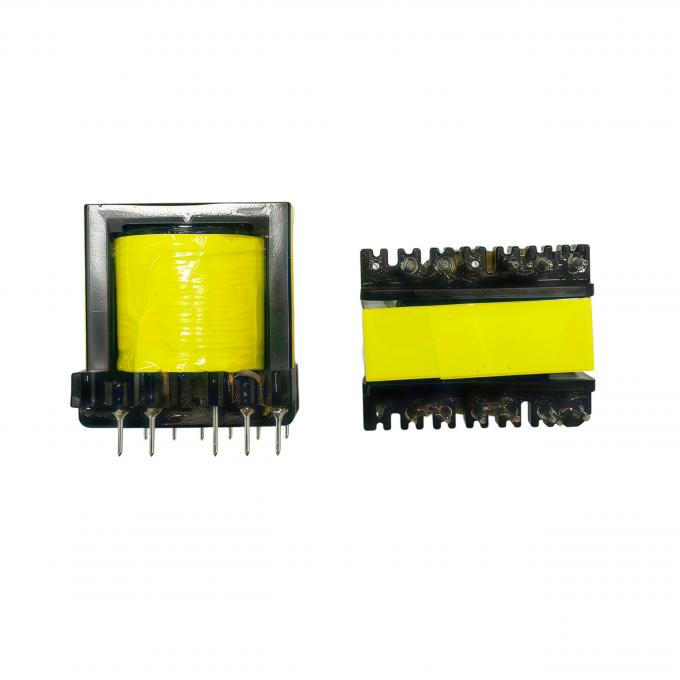

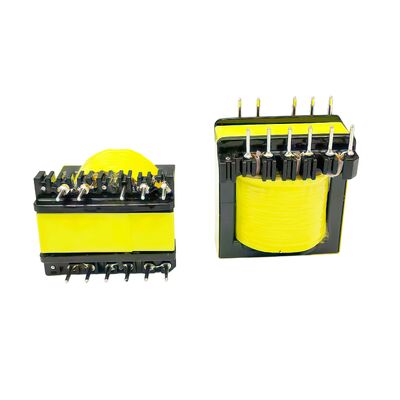

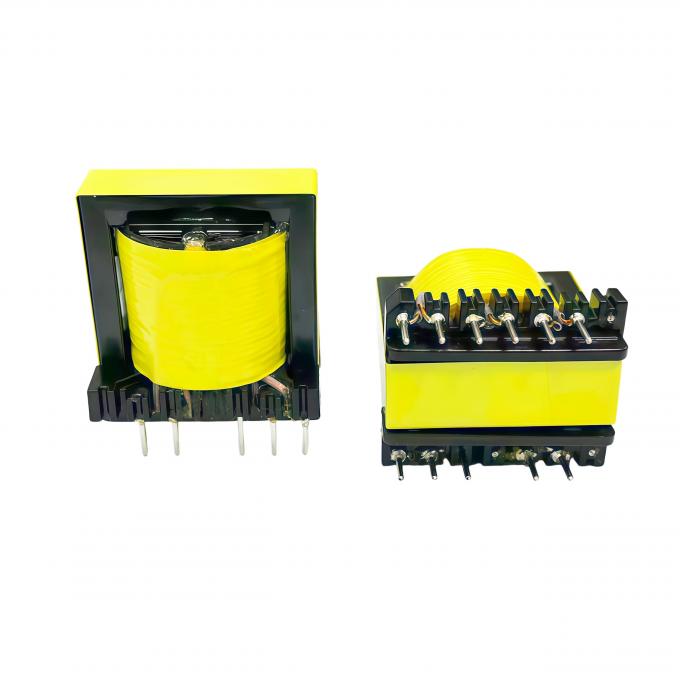

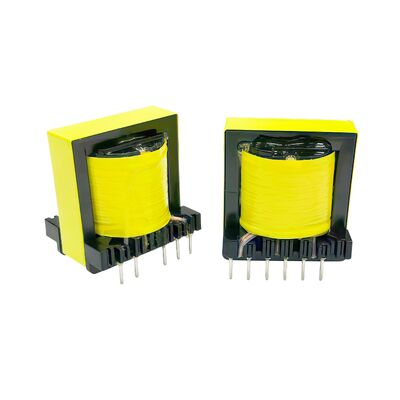

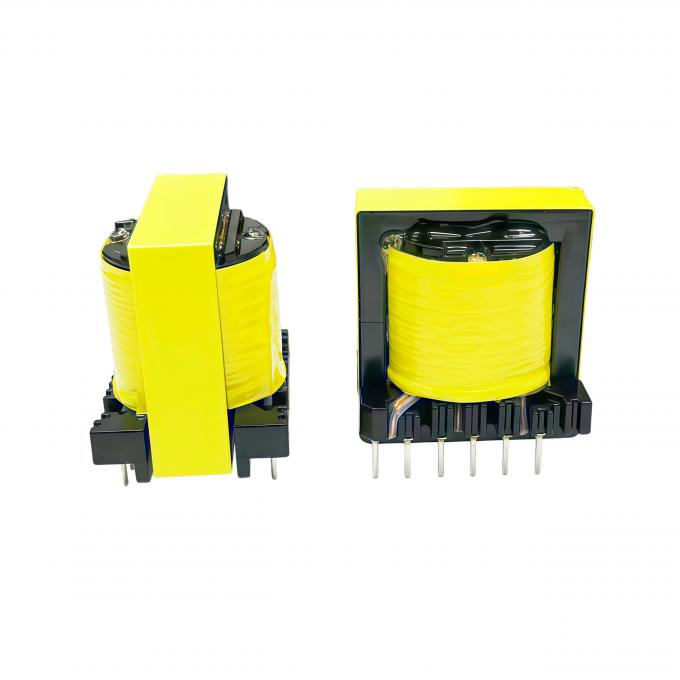

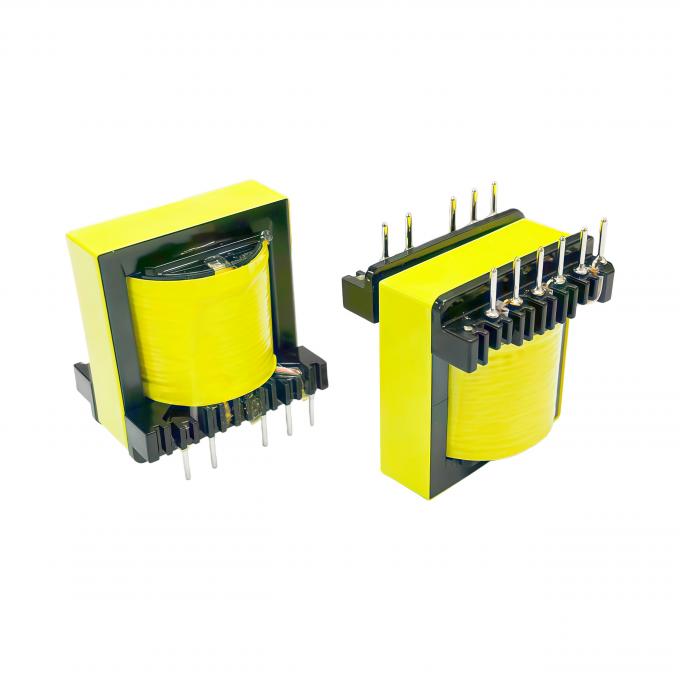

Produktbilder
