PQ-Serie Hochfrequenztransformator für Schnellladung mit hoher Leistungsdichte und hohem Wirkungsgrad

Markenbezeichnung:	ZXY
Modellnummer:	ZXY-PQ
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	KARTON

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Shenzhen Guangdong

Zertifizierung:

RoHS、ISO9001、CE

Versorgungsmaterial-Fähigkeit:

3-4 Wochen

Hervorheben:

Transformator der PQ-Serie mit hoher Leistungsdichte

Schnellladender Hochfrequenztransformator

Leistungstransformator mit hoher Umwandlungseffizienz

Beschreibung des Produkts

PQ-Serie Ladestationstransformator für Elektrofahrzeuge

Der PQ-Serie Transformator ist eine Hochfrequenzlösung mit hoher Leistungsdichte, die speziell für Ladestationen und On-Board-Ladegeräte (OBC) von Elektrofahrzeugen (NEV) entwickelt wurde. Durch die Verwendung einer fortschrittlichen PQ-Kerngeometrie ist dieser Transformator für Schnelllade-Module von 20 kW bis 240 kW+ optimiert. Er eignet sich hervorragend für Schnellladeanwendungen in Straßenbahnen, da er einen minimalen Temperaturanstieg, eine überlegene elektrische Isolierung und eine hohe Umwandlungseffizienz gewährleistet.

Hauptvorteile

Ultra-Schnelllade-Kernleistung: Speziell entwickelt für Hochleistungs-Ladermodule, verbessert die Energieumwandlungseffizienz (bis zu 98 % oder mehr), reduziert Wärmeabfall und ermöglicht einen schnelleren und energieeffizienteren Betrieb von Ladestationen.
Kompaktes Design, hohe Energiedichte: Die einzigartige PQ-Magnetkerngeometrie ermöglicht eine höhere Induktivität und Leistungsübertragung auf begrenztem Raum, was die Miniaturisierung und Gewichtsreduzierung von Geräten für Ladestationshersteller erleichtert.
Mehrere Schutzfunktionen und Stabilität: Hervorragende Anti-Sättigungsfähigkeit und elektromagnetische Abschirmleistung gewährleisten eine stabile Ausgabe in komplexen Stromnetzumgebungen ohne Rauschinterferenzen und schützen die Ladesicherheit.
Multi-Protokoll-Kompatibilität: Flexible Anpassung an verschiedene Topologiestrukturen (LLC-Resonanz, Gleichlauf mit Vollbrücke), bietet perfekte Kompatibilität sowohl für Niederspannungsfahrzeuge als auch für zukünftige Hochspannungsplattformfahrzeuge.

Leistungsmerkmale

Merkmal	Leistungsmerkmal	Technischer Vorteil
Kernmaterial	Mangan-Zink-Ferritmaterial mit geringen Verlusten	Reduziert Kernverluste bei hohen Frequenzen und verbessert die Gesamteffizienz der Energieumwandlung
Frequenzbereich	20 kHz bis 200 kHz (anpassbar)	Ermöglicht Hochfrequenzbetrieb, reduziert Größe und Gewicht des Transformators
Leistungsdichte	Kompakte PQ-Kerngeometrie	Optimiert die Raumnutzung innerhalb des Lademoduls
Betriebstemperatur	Isolationssystem Klasse B / Klasse H (130 °C - 180 °C)	Gewährleistet zuverlässige Leistung bei kontinuierlichem Betrieb unter Volllast
Dielektrische Festigkeit	Hohe Isolationsspannung (typischerweise 3000 VAC - 4000 VAC)	Bietet robuste elektrische Sicherheitsisolierung zwischen Primär- und Sekundärseite
Wicklungstechnologie	Präzisions-Mehrfachlitzendraht oder Kupferfolie	Minimiert Skin-Effekt und Nahwirkungseffekte bei hohen Frequenzen
Effizienz	Bis zu 98 % (abhängig von Designparametern)	Reduziert Energieverlust und senkt Kühlungsanforderungen
Streuinduktivität	Kontrollierte niedrige Streuinduktivität	Wesentlich für Soft-Switching-Topologien (z. B. LLC-Resonanzwandler)
Wärmemanagement	Optimiertes Wicklungsdesign und Kerndesign	Gewährleistet gleichmäßige Wärmeableitung und verbessert die Langzeitzuverlässigkeit
Anpassbarkeit	Übersetzungsverhältnis, Induktivität und Montageart einstellbar	Anpassbar an verschiedene Leistungsstufen (20 kW - 240 kW+) und Schaltungstopologien

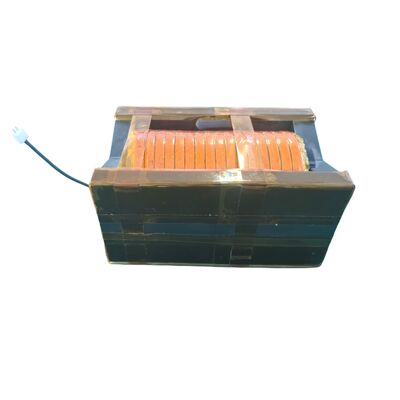

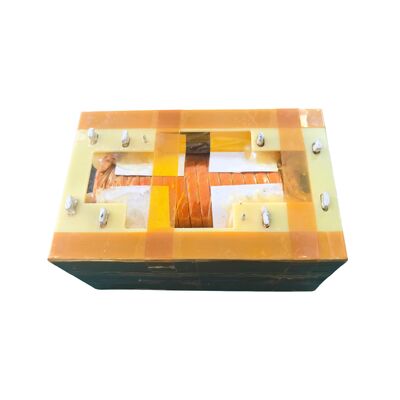

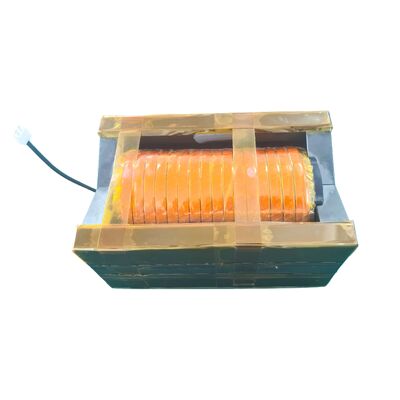

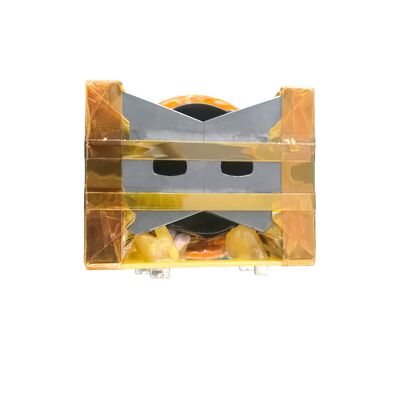

Produktbilder
