Neue Energie-Hochleistungs-Hochfrequenztransformator der PQ-Serie mit 6 kW Leistung für das Laden von Elektrofahrzeugen

Markenbezeichnung:	ZXY
Modellnummer:	ZXY-PQ
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	KARTON

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Shenzhen Guangdong

Zertifizierung:

RoHS、ISO9001、CE

Hervorheben:

Hochleistungs-Hochfrequenztransformator

Neuer Energietransformator

6-kW-Transformator der PQ-Serie

Beschreibung des Produkts

PQ-Serie Neue Energie Hochleistungs-Ladung Hochfrequenztransformator

Der Hochfrequenztransformator der PQ-Serie für neue Energie und hohe Leistung ist eine Hochleistungs-Magnetkomponente, die speziell für On-Board-Ladegeräte (OBCs) für Elektrofahrzeuge, Ladestationen und industrielle Hochleistungsstromversorgungen entwickelt wurde. Mit einer optimierten PQ-Magnetkerngeometrie, die eine große Fensterfläche mit einer hohen Magnetkernquerschnittsfläche kombiniert, bietet diese Serie eine leistungsstarke Energieverarbeitungsfähigkeit in einem kompakten Formfaktor.

Kernvorteile

Leistungsbereich von 50W bis 6kW+ mit kompaktem Design
Ferritmaterialien mit geringen Verlusten (PC44, 3C95, N87) für stabilen Hochfrequenzbetrieb
Betriebsfrequenzbereich: 20kHz bis 500kHz
Umwandlungseffizienz über 95%
Kompakte Struktur mit geringer magnetischer Streuung und starker Entstörungsleistung
Unterstützt mehrere Topologien, einschließlich Flyback, Forward, LLC-Resonanz und Vollbrücke
Anpassbares Wicklungsverhältnis, Isolationsklasse (B/F/H) und Pin-Konfiguration
Hohe Leistungsdichte mit exzellentem Wärmemanagement
Zuverlässige Sicherheitsisolation mit Spannungsfestigkeit bis zu 3,75kV-4kV

Anwendungen

Dieser Transformator dient als Kernkomponente in On-Board-Ladegeräten (OBCs) für Elektrofahrzeuge, DC-Schnellladestationen und Hilfs-DC-DC-Wandlern. Er wird häufig in erneuerbaren Energiesystemen eingesetzt, darunter Photovoltaik-Wechselrichter, Windkraftwandler und Energiespeichersysteme. Industrielle Anwendungen umfassen Kommunikationsbasisstationen, unterbrechungsfreie Stromversorgungen (USV), Servernetzteile, industrielle Steuergeräte, Hilfsstromversorgungssysteme für den Schienenverkehr, Smart-Grid-Geräte und High-End-Unterhaltungselektronik wie Schnellladegeräte für Elektrowerkzeuge und Drohnen.

Leistungsmerkmale

Leistungsmerkmal	Spezifikation / Details
Kernmaterial	Ferritmaterialien mit geringen Verlusten (z. B. PC44, 3C94, N87, N67)
Betriebsfrequenz	20 kHz bis 500 kHz (typisch)
Ausgangsleistung Bereich	0,5 VA bis 6 kW+, abhängig von der Kernengröße (z. B. PQ20: max. 50W; PQ35/35: 350W; PQ50: 1000W+)
Effizienz	Bis zu 95% bis 99%
Betriebstemperatur	-40°C bis +125°C (typisch); einige Modelle bis +180°C
Lagertemperatur	-40°C bis +100°C (typisch)
Dielektrische Festigkeit (Hipot)	1,5 kV bis 4,0 kV AC, abhängig von den Isolationsanforderungen
Isolationswiderstand	Mindestens 100 MΩ bei DC500V
Induktivitätsdifferenz	Typischerweise ±8% bis ±10% bei 1 kHz/0,25V oder 1 kHz/1V
DC-Widerstand (DCR)	So niedrig wie 4 mΩ bis 780 mΩ (variiert je nach Wicklung und Modell)
Streuinduktivität	Typischerweise 4,0 µH Max. bis 6,0 µH Max.
Kerngeometrie	Optimierte PQ-Form für hohe Leistungsdichte, geringen Streufluss und gute thermische Leistung

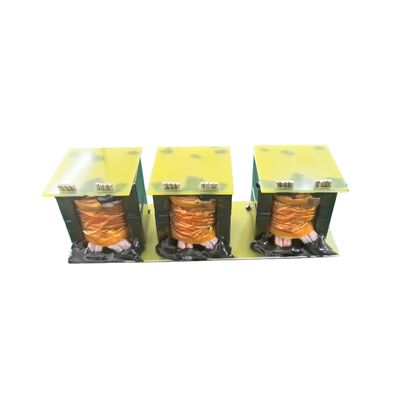

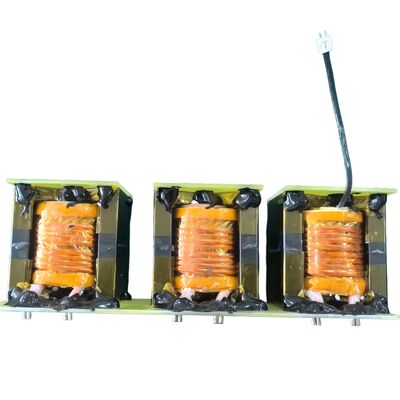

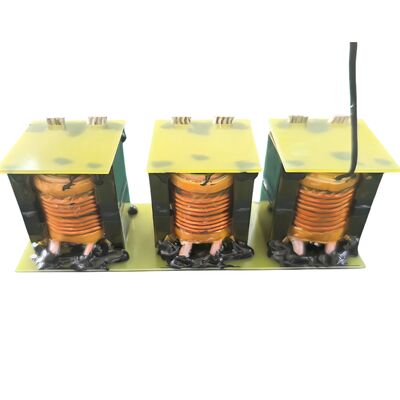

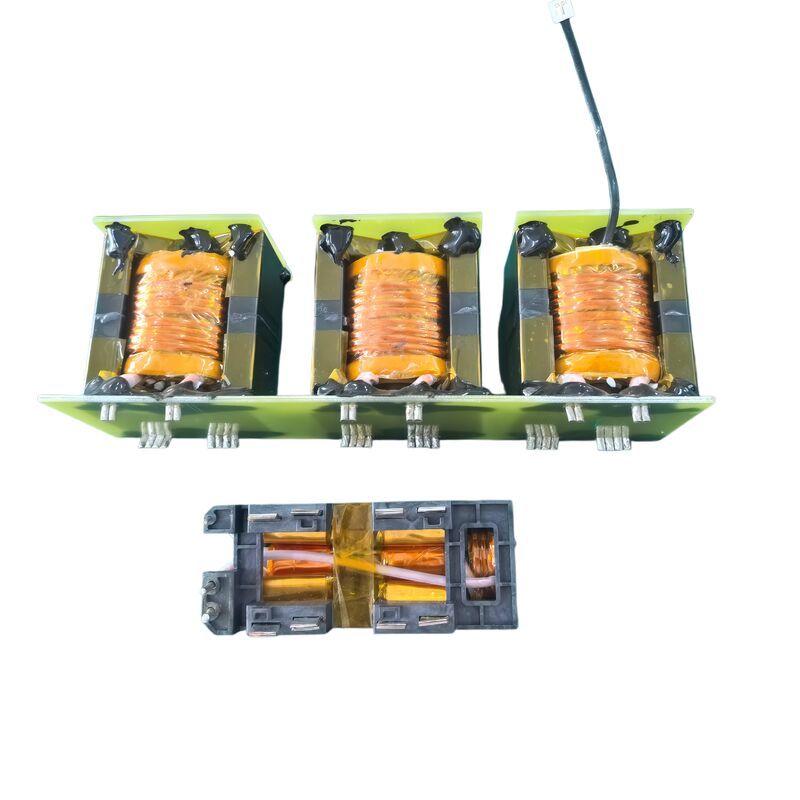

Produktbilder
