UU10.5 Vertikaler Gleichtaktfilter EMI-Leistungsdrossel mit hoher Permeabilität

Markenbezeichnung:	ZXY
Modellnummer:	Die UU10.5
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	3-4 Wochen

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Shenzhen Guangdong

Zertifizierung:

RoHS、ISO9001、CE

Hervorheben:

Vertikaler Plug-in-Packaging-Gleichtaktfilter

EMI-Leistungsdrossel mit 10 mm * 13 mm Abstand

Hochpermeabler Ferritkern-Gleichtaktinduktor

Beschreibung des Produkts

UU10.5 UU-Serie vertikal-zusammen-modell

Vertical Electronic Commodule Linear 波器 EMI 型功率流圈, 波器间距为 10 × 13mm, entwickelt zur Hemmung von Kommodulelektromagnetischen Störungen an Stromleitungen und Signalleitungen.

Produktbeschreibung

Die UU10.5-Serie vertikaler Ko-Modeller verwendet eine hohe Magnetleitungsrate von Eisen-Oxygen-Magnetzellen und ein geschlossenes Magnetwegdesign. Durch die vertikale Infiltrationsverpackung und die präzise 10 mm × 13 mm-Führengrenze wird die Kompatibilität mit der PCB-Layout gewährleistet. Die zwei Abschnitte des Einlagekabels reduzieren die Spaltkapazität und bieten so eine hohe Widerstandsfähigkeit und hervorragende Geräuschunterdrückungsleistung bei hoher Frequenz.

Hauptfunktion

Wird mit einer elektromagnetischen Störung gemischt:Wirksam durchdringen und gleichzeitig die Differenzsignale ohne Abkürzung passieren lassen.
HochfrequenzgeräuscheAuf dem Hochfrequenzband eine hohe Widerstandsfähigkeit, eine hervorragende Hochfrequenzlärmunterdrückung.
Elektroweg Isolation und Schutz:Schranke zwischen Ladegerät und Stromnetz, um die Schallübertragung zu verhindern.
增强系统稳定性:闭式磁路设计 reduziert Magnetleckage, verbessert Stoßbeständigkeit
EMV-Konformität:帮助电子产品满足CCC,UL,CE und andere elektromagnetische Kompatibilitätsstandards

Leistungsmerkmale

Funktionskategorien	Leistungsmerkmale	典型值/描述
核心及电气	Kernmaterial	Hochdurchlässiges Eisenoxid
核心及电气	行数	2
核心及电气	elektrische Reichweite	0.6 mH 至 50 mH (Testfrequenz: 1 kHz)
核心及电气	Direktstromwiderstand (DCR)	0.2Ω 至 3Ω (abhängig vom elektrischen Empfindungswert)
核心及电气	额定电流	0.3A bis 2.0A
核心及电气	Hochfrequenzleistung	in der Frequenzbereichsbreite mit hoher Widerstandsfähigkeit; mit hoher Selbstwirbelfrequenz
Maschinen und Strukturen	Einrichtung	Durchgang (DIP)
Maschinen und Strukturen	standardabstand	10 mm × 13 mm (Führfußweite)
Maschinen und Strukturen	包装/箱	Vertikal, DIP-4P
Maschinen und Strukturen	Umgebungsstruktur	采用单层线圈的两段式线圈架,以降低杂散电容
Maschinen und Strukturen	デザイン	闭磁路以减少漏磁通 (Schließmagnetweg zur Verringerung von Lecks)
Umwelt und Sicherheit	Arbeitstemperatur	-40°C bis +125°C
Umwelt und Sicherheit	绝缘 elektrischer Widerstand	Höchst 100 MΩ
Umwelt und Sicherheit	耐压	绕组间电压:≥1,5千伏交流电;1000伏交流电/0,8千伏
Umwelt und Sicherheit	遵守	RoHS, REACH

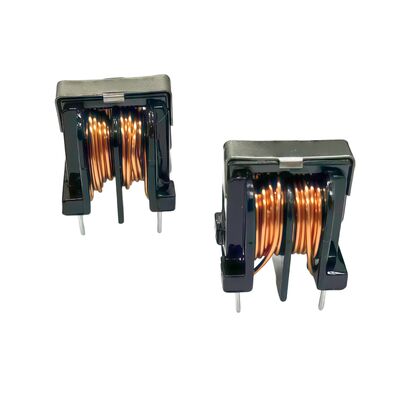

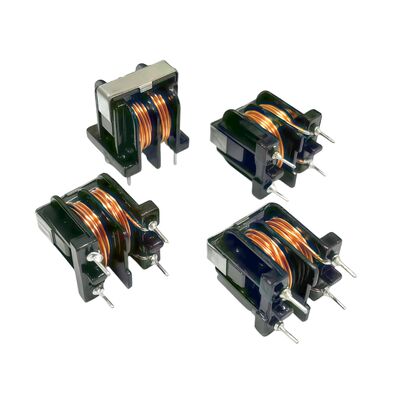

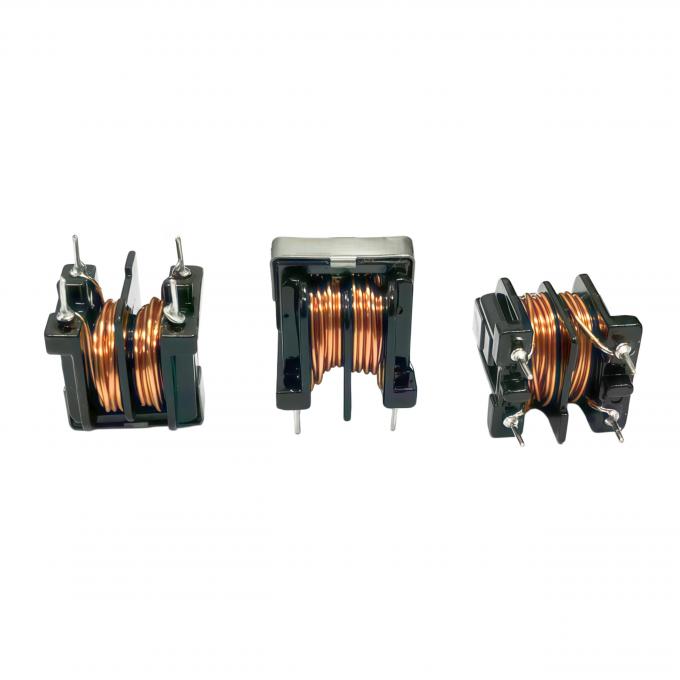

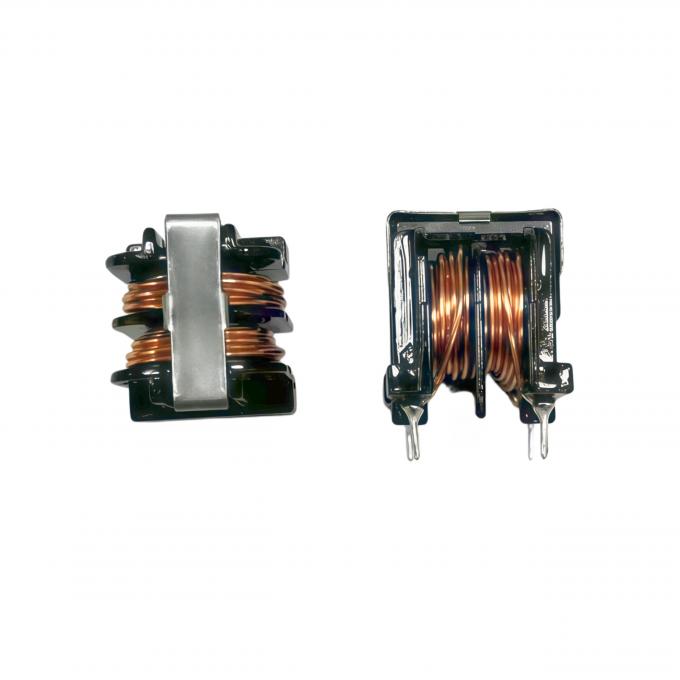

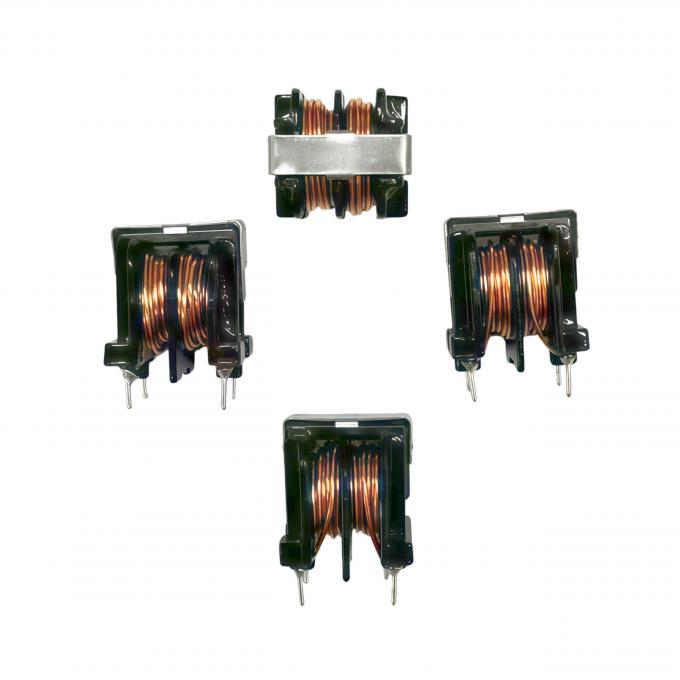

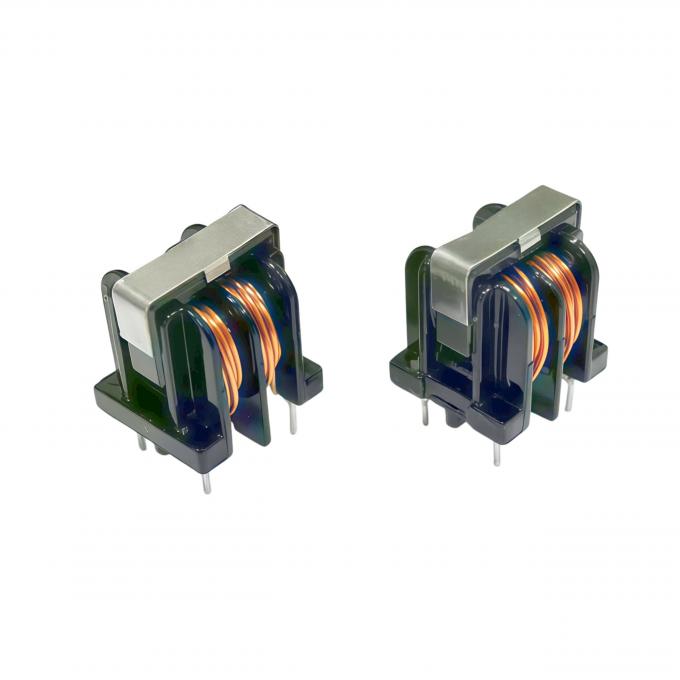

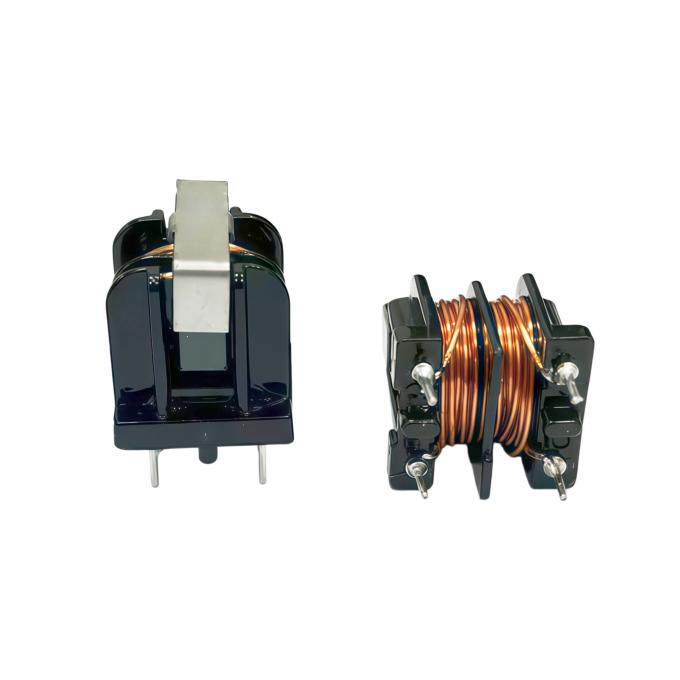

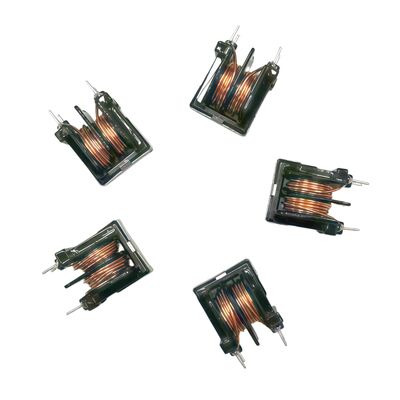

Produktbild
