20A 0,9mH AC-Reaktor zur Rauschunterdrückung und EMI-Unterdrückung in industriellen Stromversorgungsgeräten

Markenbezeichnung:	ZXY
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	KARTON

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Shenzhen Guangdong

Zertifizierung:

RoHS、ISO9001、CE

Hervorheben:

20A AC-Reaktor

0.9mH AC Line Reactor

9mH AC-Netzreaktor

Beschreibung des Produkts

20A/0,9mH AC-Drossel für industrielle Stromversorgungsgeräte

Die 20A/0,9mH AC-Netzdrossel (auch bekannt als AC-Choke oder Eingangsinduktivität) ist eine entscheidende Komponente für elektromagnetische Verträglichkeit (EMV) und Schutz, die in Reihe mit industriellen Antrieben, wie Frequenzumrichtern (VFDs) oder Servosystemen, installiert wird. Ihre Hauptfunktion besteht darin, elektrische Störungen und elektromagnetische Interferenzen (EMI) zu reduzieren, indem sie harmonische Verzerrungen mildert und hochfrequente Spannungsspitzen unterdrückt.

Hauptanwendungsbereiche

Frequenzumrichtersysteme: Installiert auf der Ein- oder Ausgangsseite zur Unterdrückung von Spannungsschwankungen, zum Schutz von Gleichrichtermodulen, zur Reduzierung von harmonischer Belastung, zur Glättung von Wellenformen, zur Verlängerung der Isolationslebensdauer von Motoren und zur Reduzierung von Motorgeräuschen.
Hochleistungs-Schaltnetzteile und USVs: Wird in Front-End-Anwendungen eingesetzt, um Spitzenimpulse zu filtern, eine stabile Stromversorgung zu gewährleisten und Rückwirkungen von Geräten auf das Stromnetz zu reduzieren.
Aufzüge und Hebezeuge: Steuerungsanwendungen, bei denen häufige Start-Stopp-Vorgänge und Stromschwankungen eine Pufferung erfordern, um Umrichterfehler und -schäden zu vermeiden.
Klimaanlagen und HLK-Systeme: Kompressorantriebsanwendungen zur Unterdrückung von Spannungsabfällen beim Motorstart, zur Reduzierung elektromagnetischer Interferenzen und zur Verbesserung der Energieeffizienz des Systems.
Automatisierte Produktionslinien: Stromversorgungsanwendungen für Sammelschienen, die gegenseitige Störungen zwischen Geräten isolieren und die Zuverlässigkeit der Kommunikation des Steuerungssystems gewährleisten.

Leistungsmerkmale

Kategorie des Merkmals	Leistungsmerkmal	Technische Beschreibung / Nutzen
Elektrische Spezifikationen	Nennstrom & Induktivität	Ausgelegt für 20 Ampere Dauerstrom mit präziser 0,9mH Induktivität pro Phase, was eine effektive Impedanz bei Schaltfrequenzen gewährleistet.
Elektrische Spezifikationen	Hohe Sättigungsfestigkeit	Die Eisenkernkonstruktion mit Luftspalten verhindert magnetische Sättigung bei hohen transienten Strömen und erhält die lineare Leistung während Motorstarts oder Überlastungen aufrecht.
Rausch- & EMV-Kontrolle	Hochfrequenzrauschdämpfung	Reduziert dv/dt und di/dt, die durch schnell schaltende IGBTs verursacht werden, begrenzt harmonische Verzerrungen und unterdrückt elektromagnetische Interferenzen (EMI) von Frequenzumrichtern.
Rausch- & EMV-Kontrolle	Gleichmäßige Stromwelle	Mildert Stromspitzen und Kerben und schützt sowohl das Stromnetz als auch den Gleichrichter des Antriebs vor elektrischer Belastung.
Kern & Wicklung	Hochwertiger Magnetkern	Hergestellt aus verlustarmen, kornorientierten Siliziumstahlblechen, die eine stabile Induktivität bieten und die Kernheizung minimieren.
Kern & Wicklung	Hochtemperatur-Isolierung	Spulen isoliert mit Materialien der Klasse F oder H (z. B. Nomex® oder Polyesterfilm), die einen zuverlässigen Betrieb in Umgebungen mit hohen Umgebungstemperaturen gewährleisten.
Mechanische Konstruktion	Robuste Kupfer-/Aluminiumwicklungen	Erhältlich mit hochleitfähigen Kupfer- oder Aluminiumwicklungen, ausgelegt für Dauerlasten von 20A mit geringer Temperaturerhöhung.
Mechanische Konstruktion	Vakuumimprägnierverfahren	Wicklungen vakuumimprägniert mit Isolierlack zur Verbesserung der mechanischen Festigkeit, Wärmeableitung und zum Schutz vor Feuchtigkeit und Vibration.
Sicherheit & Konformität	Dielektrische Festigkeit	Getestet auf hohe Isolationsspannung zwischen Wicklungen und Kern, um einen sicheren Betrieb und Schutz vor elektrischen Fehlern zu gewährleisten.
Sicherheit & Konformität	IP00 Offenes Chassis	Typischerweise in offener Bauweise (IP00) geliefert für einfache Integration in elektrische Schaltschränke, ermöglicht maximale Wärmeableitung und Flexibilität.
Betriebliche Vorteile	Leistungsfaktorkorrektur	Verbessert den Leistungsfaktor des Systems durch Reduzierung des Blindstromverbrauchs, was zu einer effizienteren Energienutzung führt.
Betriebliche Vorteile	Verlängerte Lebensdauer der Geräte	Schützt angeschlossene Antriebe, Kondensatoren und Motoren vor Netzspitzen und Harmonischen und verlängert so die Lebensdauer der nachgeschalteten Geräte erheblich.

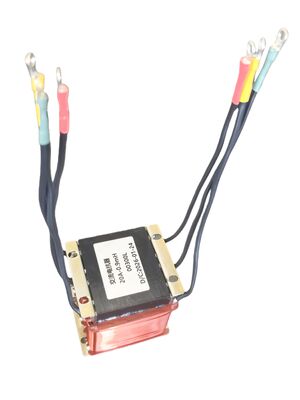

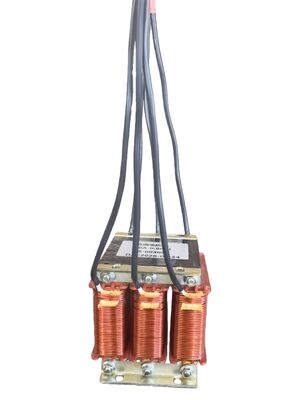

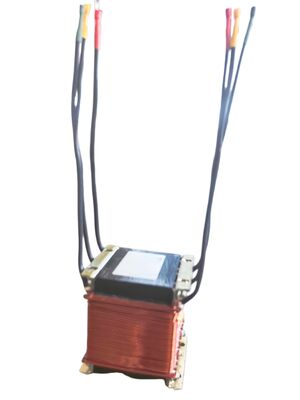

Produktbilder

Exzellente Fertigung
