90 mm großer Durchmesser drahtlose Stromversorgung Spirale mit Multi-Strand Litz Draht und Vierschicht Wicklung für hohe Effizienz Energieübertragung

Markenbezeichnung:	ZXY
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	KARTON

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Shenzhen Guangdong

Zertifizierung:

RoHS、ISO9001、CE

Hervorheben:

Kabellose Stromversorgungsspule mit 90 mm großem Durchmesser

Mehrsträngige Litz-Spule zur drahtlosen Energieübertragung

Doppelschichtige

Beschreibung des Produkts

Hochleistungs-Wireless-Stromversorgungsspule 90 mm

Multi-Strand-Draht Vierschichtdraht für Roboterstaubsauger

Produktübersicht

Diese leistungsstarke 90mm drahtlose Stromübertragungsspule ist für eine effiziente Energieübertragung über mittlere bis lange Distanzen ausgelegt.mit einer Präzision von mehreren Strängen, unterdrückt es effektiv den Hochfrequenz-Skin-Effekt und verbessert gleichzeitig den Q-Wert der Spule und die Übertragungseffizienz erheblich.Das integrierte Isolationsblech mit hoher Durchlässigkeit leitet die MagnetfeldlinienIdeal für den Aufbau von Wireless-Ladegeräten von 10 W bis 50 W,Diese Spule dient als Kernkomponente für DIY-Hochleistungs-drahtlose Ladestationen, berührungsloses Laden von Robotern und wissenschaftliche F&E-Anwendungen.

Schlüsselfunktionen und Umsetzung

Effiziente Energieumwandlung:Umwandelt hochfrequente Wechselstromenergie in Magnetfeldenergie mit minimalem Verlust durch mehrsträngiges Litzdraht und vierschichtige Wicklung, maximiert den Q-Wert und reduziert die thermische Energieverschwendung.
Magnetfeldoptimierung:Die integrierte Magnetisolationsplatte fungiert als "Magnetlinse", um Feldlinien auf den Empfänger zu fokussieren und zu lenken, wodurch die Kupplungsstärke und die Übertragungsdistanz erhöht werden.
Elektromagnetische Interferenzschutz:Magnetische Isolationsfolie absorbiert und begrenzt abwesende Magnetfelder, schützt die umgebende Elektronik und verbessert die EMV-Stabilität des Systems.
Stabile Induktivitätsparameter90 mm Durchmesser und eine präzise Vierschichtwicklung sorgen für genaue, konsistente Induktivitätswerte für einen zuverlässigen Betrieb des Resonanzsystems.

Leistungsmerkmale

Eigenschaftsgruppe	Spezifisches Merkmal	Beschreibung und Nutzen
Kernstruktur	90 mm großer Durchmesser	Bietet eine breite Magnetfeldabdeckung für eine höhere Leistungskapazität und eine größere Übertragungsdistanz
Kernstruktur	Litzdraht mit mehreren Strängen	Fein gewebte, einzeln isolierte Kupferstränge minimieren Hautwirkung und Näheverluste bei hohen Frequenzen für einen überlegenen Q-Wert und Effizienz
Kernstruktur	Präzise Vierschichtwicklung	Kompakte, geordnete Wicklung maximiert Drehungen und Induktivität und optimiert gleichzeitig die Magnetfeldverteilung für eine stabile Kopplung
Schlüsselkomponente	Integriertes Magnetisches Isolationsblatt	Ferrit-/Nano-Kristallinschicht mit hoher Durchlässigkeit schützt, konzentriert, leitet und isoliert den magnetischen Fluss von Metalloberflächen
Leistung	Hohe Q- und geringe Wechselstromwiderstände	Litz-Drahtkonstruktion minimiert Energieverluste als Wärme, um mehr Energie in nützliche Magnetfeldenergie umwandelt
Leistung	Verbesserte Kopplung und Reichweite	Großer Durchmesser und Magnetschild verbessern Leistungsübertragungseffizienz und Nutzungsdistanz erheblich
Leistung	Konzipiert für Resonanz	Optimiert für Reihen-Reihen- und andere Resonanzkreise, die für den abgestimmten Betrieb externe passende Kondensatoren benötigen
Anwendung	Hochmächtig und fähig	Zuverlässig verwaltet 10W bis 50W + Leistungsniveaus, wenn sie mit einem geeigneten Hochfrequenz-Wechselrichter und einer ordnungsgemäßen Impedanzvergleichung kombiniert werden
Anwendung	Prototypen und DIY-freundlich	Professionelle, leistungsoptimierte Grundlagen für den Aufbau robuster drahtloser Stromversorgungssysteme

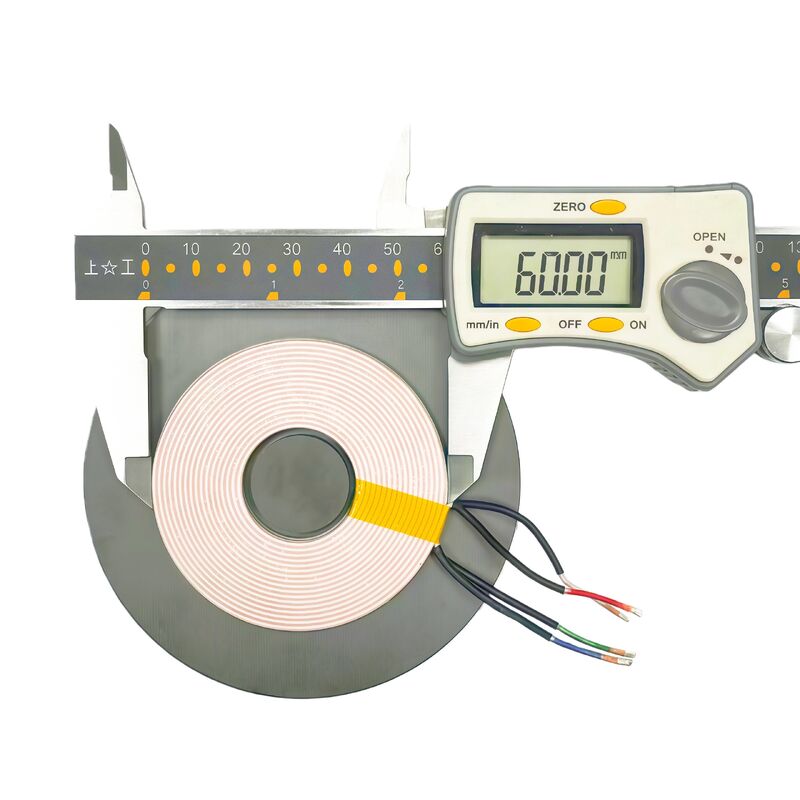

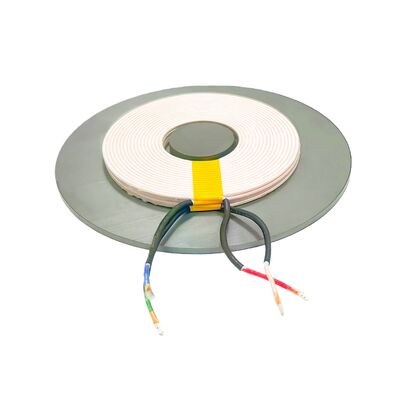

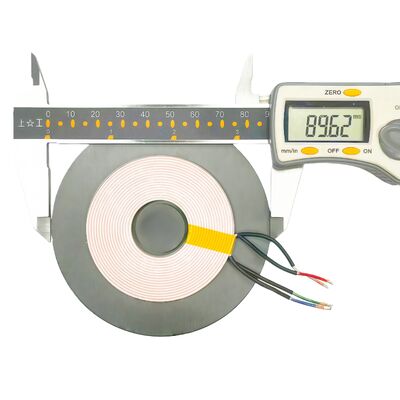

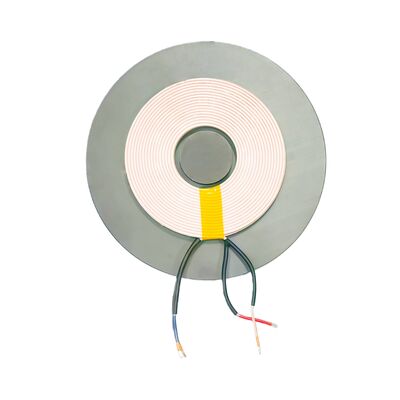

Produktbilder
