Hohe Magnetfluxwirksamkeit Toroidal Induktor mit vertikaler Basis und 5 Drehungen emailliert Draht
  • Name
  • Name
  • Name
  • Name

Hohe Magnetfluxwirksamkeit Toroidal Induktor mit vertikaler Basis und 5 Drehungen emailliert Draht

Markenbezeichnung: ZXY
MOQ: Verhandelbar
Preis: Verhandlungsfähig
Verpackungsdetails: Karton
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort:
Shenzhen Guangdong
Zertifizierung:
RoHS、ISO9001、CE
Hervorheben:

Ringkerninduktor mit hoher magnetischer Flusseffizienz

,

Vertikal mit Basis-Ringkerninduktor

,

5 Windungen emaillierter Ringkerninduktor

Beschreibung des Produkts
Magnetischer Ringinduktor mit hoher magnetischer Flusseffizienz
Dieser vertikal montierte Induktor verfügt über einen Ringkern mit hoher Magnetflusseffizienz und 5 Windungen aus emailliertem Draht mit 0,6 mm Durchmesser (1 mm Außendurchmesser) und einer Länge von ca. 20 cm, der eine Induktivität von 10 µH liefert. Das innovative vertikale Basisdesign sorgt für die Leistung eines geschlossenen Magnetkreises und spart gleichzeitig wertvollen Platz auf der Leiterplatte.
Kerndesignvorteile
  • Geschlossener Magnetkreis:Minimiert magnetische Streuung und elektromagnetische Störungen durch hervorragende Entstörungsfähigkeit
  • Hohes Induktivitäts-/Volumenverhältnis:Bietet erhebliche Induktivität in kompakten Abmessungen
  • Geringe EMI-Strahlung:Ideal für Anwendungen mit strengen Anforderungen an die elektromagnetische Verträglichkeit
Vorteile der vertikalen Montage
  • Raumoptimierung:Bei der vertikalen Installation wird der 3D-Raum genutzt, anstatt wertvolle Leiterplattenoberfläche zu verbrauchen
  • Sichere Montage:Stabile Basis sorgt für mechanische Robustheit gegenüber Vibrationen und Belastungen
  • Fertigungsfreundlich:Standard-Durchgangsstifte, kompatibel mit automatisierten Einfügungs- und Wellenlötprozessen
  • Standard-Tonhöhe:Typischer Stiftabstand von 2,54 mm (0,1 Zoll) für einfache Integration
Elektrische Leistung
Präzise Spezifikationen für Magnetkern, Drahtstärke und Wicklungswindungen gewährleisten konsistente elektrische Parameter, einschließlich Induktivitätswert (10 µH), Sättigungsstrom und Gleichstromwiderstand, mit hervorragender Wiederholbarkeit von Charge zu Charge.
Technische Spezifikationen
Feature-Kategorie Spezifikation / Beschreibung
Kerntyp und -form Ringkern mit hoher magnetischer Flusseffizienz
Induktivitätswert 10 µH (Nominal, bei angegebener Testfrequenz)
Wicklungsspezifikation 5 Windungen (5TS) mit emailliertem Kupferdraht
Drahtstärke Leiterdurchmesser: 0,6 mm; Gesamtdurchmesser (mit Isolierung): ~1,0 mm
Ca. Drahtlänge 20 cm
Mechanische Form Vertikale Montage (axial) mit Isoliersockel
Beendigung Durchgangslochstifte (PTH), typischerweise im Standardabstand (z. B. 2,54 mm)
Wichtige elektrische Leistung Geringe magnetische Streuung, Handhabung hoher Ströme, stabile Parameter
Wichtige mechanische Vorteile Platzsparend, sicher und robust, automatisierungsfreundlich
Primäre Funktion Energiespeicherung und -filterung in Stromumwandlungskreisen
Typische Anwendungen Schaltnetzteile, DC-DC-Wandler, Leistungsfilternetzwerke, EMI-Unterdrückung
Produktbilder

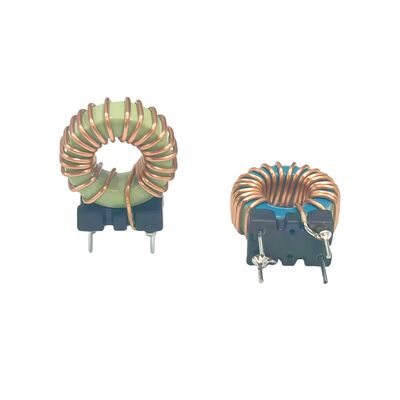

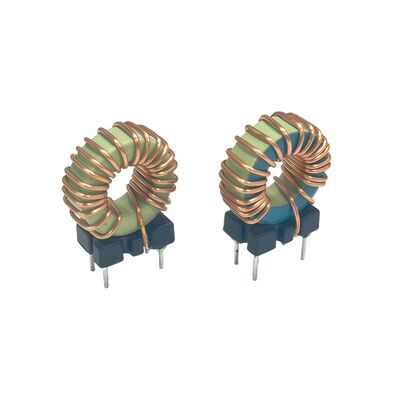

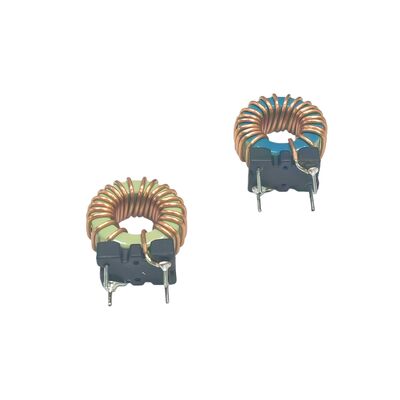

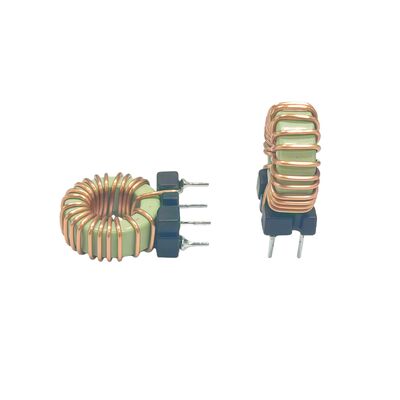

Hohe Magnetfluxwirksamkeit Toroidal Induktor mit vertikaler Basis und 5 Drehungen emailliert Draht 0
Hohe Magnetfluxwirksamkeit Toroidal Induktor mit vertikaler Basis und 5 Drehungen emailliert Draht 1
Hohe Magnetfluxwirksamkeit Toroidal Induktor mit vertikaler Basis und 5 Drehungen emailliert Draht 2
Hohe Magnetfluxwirksamkeit Toroidal Induktor mit vertikaler Basis und 5 Drehungen emailliert Draht 3
Hohe Magnetfluxwirksamkeit Toroidal Induktor mit vertikaler Basis und 5 Drehungen emailliert Draht 4
Hohe Magnetfluxwirksamkeit Toroidal Induktor mit vertikaler Basis und 5 Drehungen emailliert Draht 5
