Hochfrequenztransformator EL19 mit 0,9mH/1,25mH Induktivität, anpassbar für hohe Effizienz in Leistungsumwandlungsschaltungen

Alle Kategorien

Chipinduktor

Kontakt mit uns

Ms. Chen

rhea@zxycoil.com

+8613554723725

Kontaktieren Sie uns jetzt

Hochfrequenztransformator EL19 mit 0,9mH/1,25mH Induktivität, anpassbar für hohe Effizienz in Leistungsumwandlungsschaltungen

Markenbezeichnung:	ZXY
Modellnummer:	ZXY-EL19
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	Karton

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Shenzhen Guangdong

Zertifizierung:

RoHS、ISO9001、CE

Versorgungsmaterial-Fähigkeit:

Verhandelbar

Hervorheben:

0.9mH/1.25mH Induktivität Hochfrequenztransformator

Anpassbarer Induktivitätstransformator EL19

Hochleistungs-Audiotransformator

Beschreibung des Produkts

Hochfrequenztransformator EL19 0,9mH/1,25mH Induktivität

Anpassbar für Hochfrequenzkreise, Schaltnetzteile und Wechselrichter

Produktübersicht

Der Hochfrequenztransformator der EL19-Serie verfügt über Standard-Induktivitätswerte von 0,9mH und 1,25mH, wobei eine vollständige Anpassung zur Verfügung steht, um spezifische Konstruktionsanforderungen zu erfüllen.Verwendung von hochwertigen Ferritkernen, die für Hochfrequenzumgebungen optimiert sindDieser Transformator bietet eine außergewöhnliche Effizienz, einen minimalen Verlust und eine überlegene thermische Stabilität.Anwendungen mit hoher Leistungsdichte, einschließlich Schaltanlagen (SMPS), Photovoltaik-Wechselrichter und Ladestationen für Elektrofahrzeuge, wodurch die Leistung und Zuverlässigkeit des Gesamtsystems verbessert werden.

Kernfunktionen

Umwandlung und Regelung der elektrischen Energie:Effiziente Spannungs/Stromumwandlung, Impedanz-Matching und zuverlässige elektrische Isolierung zwischen Primär- und Sekundärkreisen.
Hochfrequenzoptimierung:Konzipiert für KHz bis mehrere hundert KHz Betrieb mit geringen Kern- und Kupferverlusten, effektiver EMI-Unterdrückung und schneller dynamischer Reaktion.
Physische und Zuverlässigkeitssicherung:Kompakte EL19-Kernkonstruktion (Rund 19 mm Außendurchmesser) mit ausgezeichneter thermischer Stabilität und robuster mechanischer Konstruktion.
Anpassung und Anpassung:Flexible Induktivitätswerte, Multi-Pin-Konfigurationen und breite Anwendungskompatibilität für verschiedene Hochleistungs-Szenarien.

Leistungsmerkmale

Kategorie	Merkmal	Beschreibung / Spezifikation	Nutzen / Wirkung
Elektrische Leistung	Hochfrequenzbetrieb	Optimiert für KHz bis mehrere hundert KHz	Ermöglicht ein hohes Schaltfrequenzdesign, kleinere Peripheriekomponenten und eine höhere Leistungsdichte
Elektrische Leistung	Hohe Effizienz und geringer Verlust	Niedrigverlustferritkern und Präzisionswicklung minimieren Kern- und Kupferverluste	Steigert die Effizienz des Systems, reduziert die Wärmebelastung und verbessert die Energieeinsparung
Elektrische Leistung	Ausgezeichnete Induktionsstabilität	Stabile Induktivität unter unterschiedlichen Belastungs-, Temperatur- und Frequenzbedingungen	Gewährleistet eine gleichbleibende Leistung des Schaltkreises und eine zuverlässige Ausgabe
Elektrische Leistung	Niedrige Leckageinduktivität	Die eng gekoppelte Wickelstruktur minimiert Leckagen	Verringert Schaltspitzen und verbessert die Leistung des EMI
Wärme und Zuverlässigkeit	Ausgezeichnete thermische Stabilität	Stabile Leistung im Temperaturbereich von -40 °C bis +125 °C	Garantiert Zuverlässigkeit in rauen Umgebungen und kontinuierlichen Betrieb
Wärme und Zuverlässigkeit	Niedriger Temperaturanstieg	Effiziente Konstruktion minimiert den Temperaturanstieg während des Betriebs	Verlängert die Lebensdauer der Bauteile und erhöht die langfristige Zuverlässigkeit
Physikalische und Bauwesen	Kompakte Größe und hohe Leistungsdichte	EL19-Kern (Rund 19 mm Außendurchmesser) mit minimalem Fußabdruck	Erleichtert die Miniaturisierung von Produkten und spart Platz für PCB
Physikalische und Bauwesen	Robuste mechanische Struktur	Vakuumimpregnierung gewährleistet Feuchtigkeitsschutz und Schwingungsbeständigkeit	Verbessert die Haltbarkeit und verhindert akustisches Rauschen
Physikalische und Bauwesen	Hohe Isolierung und Sicherheit	Klasse B (130 °C) oder höhere Isolierung, > 1500 VAC standhalten	Bietet eine sichere elektrische Isolierung, die den internationalen Sicherheitsstandards entspricht
EMI und Signalintegrität	Niedrige elektromagnetische Interferenz	Symmetrische Wicklungs- und Abschirmtechniken verringern die Geräuschbelastung	Vereinfacht die Konstruktion von EMI-Filtern und fördert die Einhaltung der EMV-Vorschriften
EMI und Signalintegrität	Mindestparasitäre Kapazität	Die Kapazität wird durch eine sorgfältige Konstruktion der Wickeln kontrolliert.	Verbessert die Hochfrequenzantwort und verringert das Common-Mode-Rauschen
Flexibilität bei der Anpassung	Einstellbarer Induktivitätswert	Standard 0,9mH und 1,25mH mit vollständiger Anpassung	Ermöglicht eine präzise Optimierung für verschiedene Schaltkreistopologien
Flexibilität bei der Anpassung	Flexibler Pinut und Taps	Benutzerdefinierte Wicklungskonfigurationen, mehrere Ausgänge und Zentralklemmen	Bietet Design-Vielseitigkeit für verschiedene Schaltungskonfigurationen
Flexibilität bei der Anpassung	Optionen für Material und Spezifikation	Auswahl der Kernqualität, Drahtart und Isolationsmaterialien	Ausgleich von Leistung, Kosten und spezifischen Anwendungsanforderungen

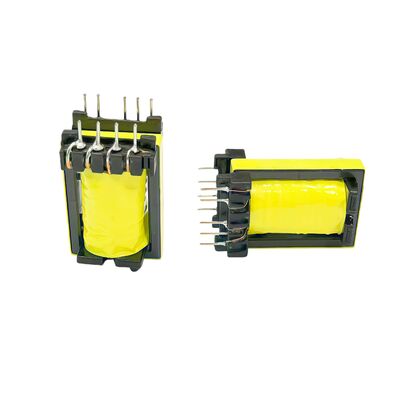

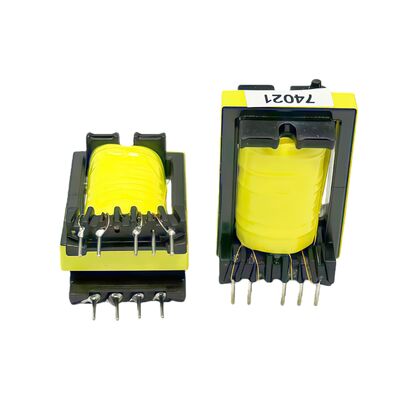

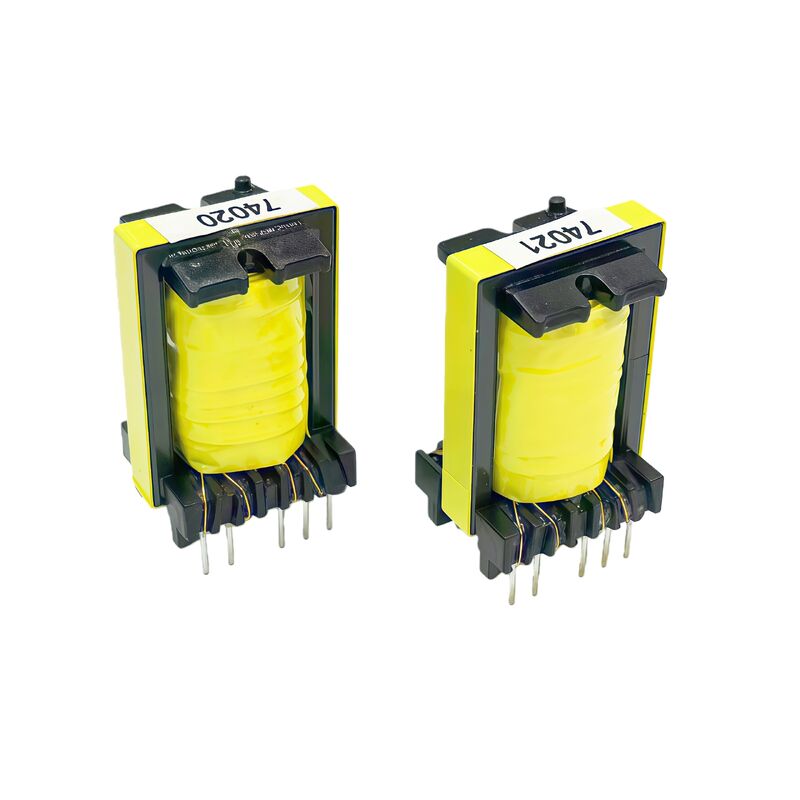

Produktbilder
