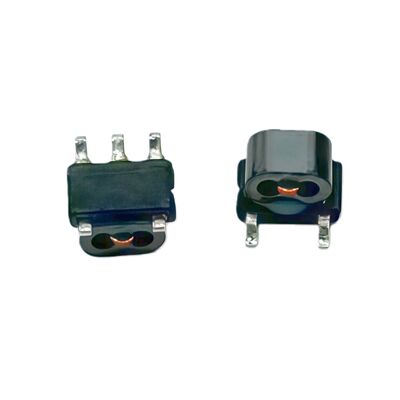

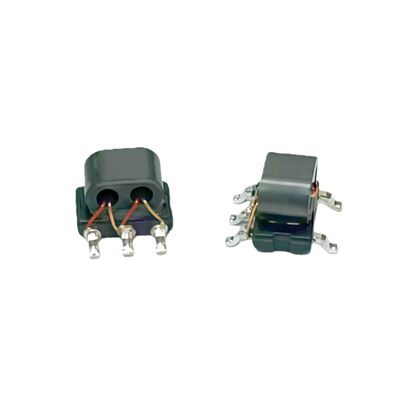

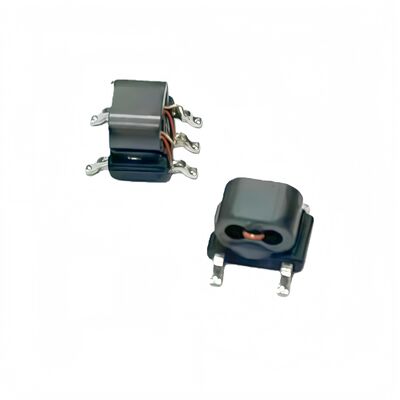

Impedanzgleichung Balun-Transformator für Hochfrequenz-HF-Schaltkreise mit Common-Mode-Rauschunterdrückung

Markenbezeichnung:	ZXY
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	Karton

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Shenzhen Guangdong

Zertifizierung:

RoHS、ISO9001、CE

Versorgungsmaterial-Fähigkeit:

Verhandelbar

Hervorheben:

Impedanzgleich Balun-Transformator

Funktransformator zur Lärmunterdrückung im allgemeinen Modus

Hochfrequenzbereich Impedanz-Matching-Transformator

Beschreibung des Produkts

Impedanzgleichung Balun-Transformator für Antennensysteme und HF-Schaltkreise

Der Impedanz-Matching Balun Transformer ist eine kritische passive Komponente, die entwickelt wurde, um die Signalintegrität und die Leistungsübertragung in Hochfrequenzanwendungen zu optimieren.Durch nahtlose Umwandlung zwischen ausgewogenen und unausgewogenen Übertragungsleitungen und gleichzeitig Umwandlung von Impedanzwerten, gewährleistet eine maximale Leistungserbringung und minimiert Reflexionsverluste.

Kernfunktionen und Anwendungen

In Antennensystemen ist dieser Transformator unerlässlich, um den ausgeglichenen Anschlusspunkt der Antenne an das unausgeglichene Koaxialkabel der Transceiver anzupassen,die Strahleneffizienz und die Bandbreite drastisch verbessernInnerhalb von HF-Schaltkreisen ermöglicht es eine präzise Impedanzvergleichung zwischen den Stufen, reduziert das Common-Mode-Rauschen und verbessert die Stabilität und Leistung von Verstärkern, Filtern und Mischern.Dieses Dual-Funktions-Gerät ist grundlegend, um robuste, effizienten und zuverlässigen Betrieb in drahtlosen Kommunikations-, Rundfunk- und Radarsystemen.

Wichtige elektrische Funktionen

Umrechnung von Saldo und UngleichgewichtWirkt effizient.Schnittstellenumwandlung mit geringen Verlusten zwischen ausgeglichenen Übertragungsleitungen (wie z. B. Kabel mit verdrehten Paaren und Differenzpaaren) und ausgeglichenen Übertragungsleitungen (wie Koaxialkabel und Mikrobandleitungen), die eine korrekte Signalübertragung zwischen Schaltungen und Geräten unterschiedlicher Architekturen gewährleistet.
Impedanztransformation und Abgleich:bietet spezifische Impedanzumwandlungsverhältnisse durch Wicklungsumdrehverhältnis,Lösung von Problemen mit Impedanzunterschieden durch genaue Abgleichung von Quellimpedanz mit Lastimpedanz für die maximale Leistungsübertragung, die Signalreflexion unterdrückt und das Spannungsstandwellenverhältnis verbessert.
Geräuschunterdrückung im allgemeinen Modus:Wirksam unterdrückt Interferenzsignale des gemeinsamen Modus mit derselben Phase und Amplitude, die extern an die Leitung gekoppelt sind, und ermöglicht gleichzeitig den Durchgang nützlicher Differenzsignale,erhebliche Verbesserung der Systeminterferenzfähigkeit und des Signal-Rausch-Verhältnisses.

Leistungsmerkmale

Kategorie	Parameter / Merkmal	Beschreibung / Bedeutung
Kernelektrische Leistung	Impedanzverhältnis	Das feste Umwandlungsverhältnis (z. B. 1:1, 1:4, 4:1) zwischen den ausgewogenen und unausgewogenen Häfen, wobei die primäre Abgleichfunktion definiert wird.
	Frequenzbereich	Das Frequenzband, über das der Ballon eine bestimmte Leistung aufrechterhält.
	Einsetzungsverlust	Die Signalleistung ist beim Durchlaufen des Baluns verloren gegangen (in dB).
	Amplitude und Phasengleichgewicht	Messung der Konsistenz in Signalamplitude und -phase (ideal 180°) zwischen den beiden ausgewogenen Ausgängen.
	Verweigerung von Zellen	Die Fähigkeit zur Ablehnung von Interferenzen im normalen Modus auf der ausgeglichenen Seite.
Rückkehrverlust / VSWR	Messung der Impedanzqualität an den Ports. Hoher Rücklaufverlust (niedriger VSWR) minimiert Reflexionen.
Physikalische und betriebliche Eigenschaften	Leistungsmanagement	Die maximale HF-Leistung (in Watt), die der Balun ohne Leistungsminderung oder Beschädigung bewältigen kann.
	Isolation	Die elektrische Isolierung zwischen den Anschlüssen, die oft wichtig ist, um unerwünschte Kopplungs- oder Gleichstrom-Erdungsprobleme zu vermeiden.
	Kernmaterial und Bau	Bestimmt die Frequenzantwort, die Leistung und die Größe (z. B. Ferrit für HF/VHF, Übertragungsleitung für UHF/Mikrowelle).
	Paket und Fußabdruck	Physikalischer Formfaktor (Oberflächenaufbau, Durchlöcher, Stecker) und Größe, entscheidend für das PCB-Layout und die Integration.
Anwendungsorientierte Merkmale	Bandbreite	Die Breite des verwendbaren Frequenzbereichs im Verhältnis zur Mittelfrequenz. Breitbandbalunen unterstützen Breitbandanwendungen.
	Ungleichgewichte Hafenimpedanz	Typischerweise 50Ω oder 75Ω, die den Standardkoaxalkabel- und Instrumentenschnittstellen entsprechen.
	Ausgeglichene Hafenimpedanz	Die resultierende Impedanz auf der ausgeglichenen Seite (z. B. 50Ω bis 100Ω für einen 1:1-Balun mit 50Ω ungleichgewichtigem Eingang).
	Robustheit und Umweltschutz	Widerstandsfähigkeit gegen Temperatur, Luftfeuchtigkeit, Vibrationen und andere Umweltfaktoren, häufig nach MIL-STD-Standards.
