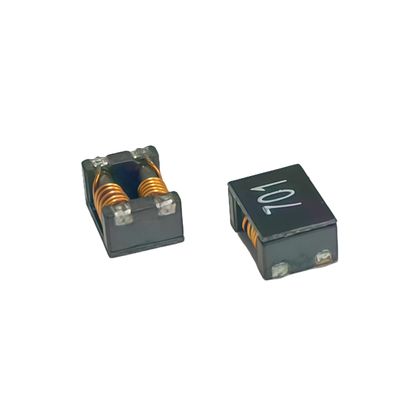

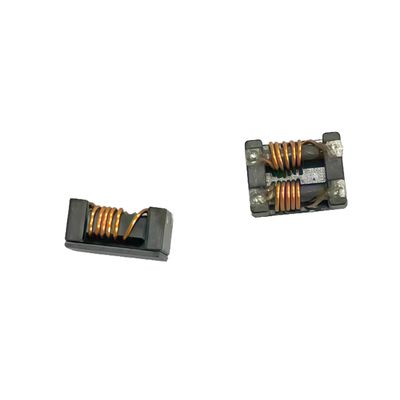

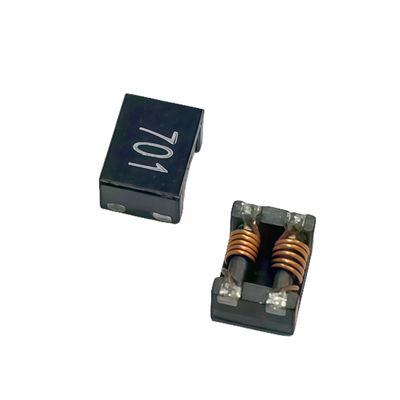

Kleiner Flachfilter SMD Allgemeiner Modus Induktor Schluck Oberflächenmontage Filter Induktor

1.Produktbeschreibung

The compact flat filter SMD common-mode choke is a surface-mount passive electronic component primarily used to suppress high-frequency electromagnetic interference (EMI) and radio frequency interference (RFI) in circuits. Its core function is to conduct the desired useful signal (differential-mode signal) while effectively attenuating and filtering out unwanted noise shared between the two conductors (common-mode noise). Vorteilhaft für seine flache, miniature SMD-Package-Struktur, ist es sehr geeignet für platzbeschränkte moderne Hochdichte-PCB-Designs.USB)In der elektronischen Kommunikationstechnik, in der Automobilelektronik und in verschiedenen Unterhaltungselektronikprodukten dient es als kritische Komponente zur Verbesserung der elektromagnetischen Kompatibilität (EMV) und der Systemstabilität.

Analyse der wichtigsten Merkmale

Funktion: Filtert elektromagnetische Interferenzen im gemeinsamen Modus, um die elektromagnetische Kompatibilität (EMC) zu verbessern.

Struktur: Oberflächenmontagevorrichtung (SMD) mit einem flachen, miniaturisierten Aufbau, der Platz für PCB spart.

Anwendungen: Geräuschunterdrückung in Stromversorgungen, Datenkabeln, Kommunikation, Automobilelektronik und anderen Bereichen.

1. Unterdrückung von Lärm im allgemeinen Modus (Hauptfunktion)

Problem: In Hochgeschwindigkeits- oder Hochstromschaltkreisen (z. B. Schaltnetzteile und Datenübertragungsleitungen) müssen zwei Leiter (z. B. Stromleitungen,USB D+ und D-) erzeugen gleichzeitig unerwünschtes Hochfrequenzgeräusch mit identischer Amplitude und PhaseDiese Geräusche sind eine Hauptursache für elektromagnetische Störungen (EMI), die zu einer Verschlechterung der Systemleistung oder zu Störungen anderer Geräte führen.

Lösungsansatz: Bei Common-Mode-Schwellungen besteht eine hohe Impedanz gegenüber Common-Mode-Rauschen.die eine signifikante Induktionsreaktivität erzeugenDiese Reaktanz blockiert, reflektiert und absorbiert die Geräuschenergie und wandelt sie in abgeworfene Wärme um.Dies unterdrückt effektiv die Übertragung von Common-Mode-Rauschen in Schaltkreise oder deren Emission in die Außenumgebung.

2. Verlustfreie Übertragung von Differenzsignalen ermöglichen

für nützliche Differenzsignale, die eine Übertragung erfordern (d. h. Signale mit gleicher Amplitude, aber entgegengesetzter Phase auf zwei Leitungen, wie Datensignale),die innen erzeugten Magnetfelder annullieren sich gegenseitig, die eine extrem geringe induktive Reaktanz aufweist (fast kurzgeschaltet).

3. Erreicht die Konformität der elektromagnetischen Kompatibilität (EMC)

Durch die oben genannte Filterwirkung verringert sie die elektromagnetische Strahlung, die von der Ausrüstung ausgestoßen wird, erheblich und erhöht gleichzeitig die Immunität des Geräts gegen äußere Störungen.Dies ist entscheidend, damit Produkte strenge EMV-Zertifizierungen wie FCC und CE bestehen können..

4Schutz von sensiblen Schaltkreisen

Es verhindert, dass externe Hochfrequenzstörungen oder Überspannungsgeräusche an Stromleitungen nachgelagerte sensible Schaltungen (wie CPUs, Sensoren, Kommunikationschips) erreichen.damit die Stabilität und Zuverlässigkeit des Systems verbessert wird.

Zusammenfassend lässt sich sagen, daß seine Funktion der eines "intelligenten Verkehrspolizisten" ähnelt:

Für Geräusche im normalen Modus (die Störer): Fest abfangen und den Durchgang blockieren.

Für Differenzmodussignale (legitimer Verkehr):

Er hält die Wege frei und ermöglicht eine schnelle Durchfahrt.

Dank seiner SMD-Technologie (Surface-Mount) und der kompakten, niedrigen Ausstattung kann er diese Funktionen in extrem begrenzten Räumen effizient erfüllen.Dies macht es zu einer unverzichtbaren Filterkomponente in modernen, miniaturisierte elektronische Geräte.

2Leistungsmerkmale
