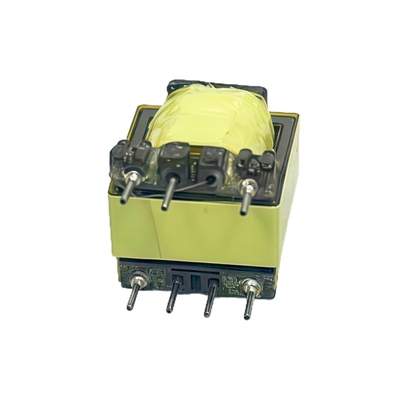

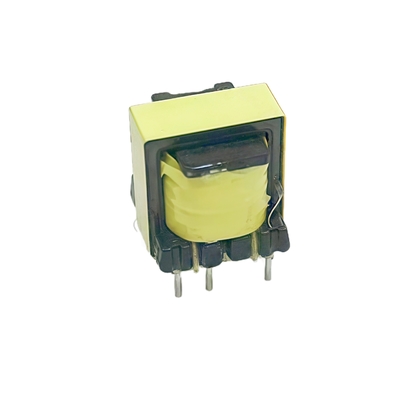

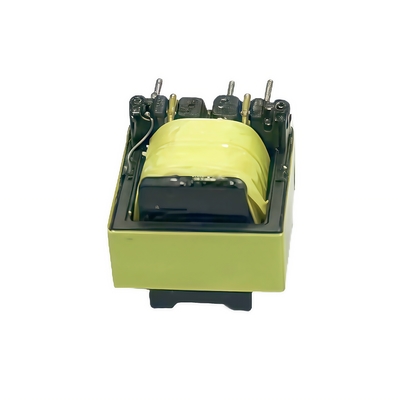

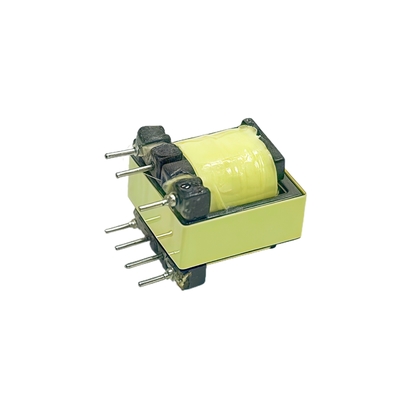

EE10 Vertikal Hochfrequenz Transformator LED Mini Flyback Transformator Hochspannung

Markenbezeichnung:	ZXY
Modellnummer:	ZXY-EE10
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	Karton
Zahlungsbedingungen:	T/t

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Huizhou.china

Zertifizierung:

RoHS、ISO9001、CE

Größe:

10 mm

Stichwort:

EE10 Mini Flyback -Transformator

Kernmaterial:

Ferritkern

Kernstruktur:

EE-Typ

Marke:

Anwendung:

LED -Fahrer

Beschreibung des Produkts

EE10 vertikale Hochfrequenztransformator LED Mini Flyback Transformator Hochspannung

1.Produktbeschreibung

Dies ist ein vertikaler Hochfrequenztransformator des Modells EE10, der speziell für LED-Treiber und Mikro-Schaltnetzteile entwickelt wurde.die bei hohen Frequenzen effizient arbeiten können, und erreicht Spannungsumwandlung durch elektromagnetische Induktion, wodurch die niedrige Eingangsspannung auf die hohe Ausgangsspannung erhöht wird, die für die Antriebsleistung von LED-Chips erforderlich ist. Its compact vertical structure particularly saves circuit board space and is a key component for achieving high-voltage power supply and safe isolation in miniaturized and high-efficiency electronic devices.

Kernmerkmalenanalyse:
-EE10: bezieht sich auf die Spezifikationen und Abmessungen des Magnetkerns, der sehr kompakt ist und für die Miniaturisierung geeignet ist.

- Vertikal: bezieht sich auf die Wickel der Transformator auf dem Magnetkern, die vertikal auf der Leiterplatte steht, was dem "horizontale" entgegengesetzt ist und die Leiterplattenfläche effektiv reduzieren kann.

-Hochfrequenz: Speziell für das Schalten von Frequenzen zwischen zehn KHz und hunderten KHz ausgelegt,Dies ist der Schlüssel zur Verbesserung der Effizienz und zur Reduzierung der Größe moderner Schaltnetzteile.

-Mini Flyback Transformer: legt sein Arbeitsprinzip (Flyback-Typ) und die physikalischen Eigenschaften der Miniaturisierung fest.Die Flyback-Topologie ist einfach und sehr gut geeignet für Isolierungen mit geringer Leistung.

-Hochspannung: Seine Hauptfunktion besteht darin, eine ausreichend hohe Spannung zu erzeugen, um mehrere LED-Chips, die in Serie verbunden sind, anzutreiben.

-LED: Es wurde sein wichtigstes Anwendungsgebiet geklärt, das im Antriebsstrommodule von LED-Beleuchtungsprodukten verwendet wird.

2Leistungsmerkmale

Eigenschaftsgruppe	Eigenschaften	Beschreibung
Kern und Bau	Kernart und -material	EE10 Ferritkern bietet hohe Permeabilität und geringe Verluste bei hohen Frequenzen.
	Bobbin-Stil	Vertikal (vertikal) montierbare Stiftkonfiguration spart horizontalen Leiterplatz.
	Isolation	Für die Sicherheit eine verstärkte Isolierung zwischen Primär- und Sekundärwicklungen.
Elektrische Parameter	Topologie	Speziell für den Betrieb eines Flyback-Wandler entwickelt.
	Betriebsfrequenz	Optimiert für Hochfrequenzschaltungen, typischerweise im Bereich von 50 kHz bis 150 kHz.
	Primäre Induktivität (Lp)	Ein spezifischer, kritischer Wert (z. B. 1,2 mH ± 10%) für die gewünschte Leistungsübertragung und den gewünschten Betriebsmodus (DCM/CCM).
	Umdrehungsverhältnis (Np:Ns)	Festverhältnis (z. B. 1:10) das den ungefähren Ausgangsspannungsbereich und die reflektierte Spannung bestimmt.
Funktionale Leistung	Eingangsspannung (V)_in)	üblicherweise für einen Gleichspannungs-Eingang von 12 V (z. B. aus einer Batterie oder einem Vorregulator) ausgelegt.
	Ausgangsspannung (V)_Ausgegangen)	Fähig zur Erzeugung einer hohen Spannung und eines niedrigen Gleichstrom-Ausgangs (z. B. Hunderte von Volt) nach der Rektifizierung.
	Leistungsbewertung	Niedrige Leistung, typischerweise bis zu 3 W - 5 W maximale Ausgangsleistung.
	Effizienz	Hohe Effizienz aufgrund des optimierten Kernmaterials und der Wickelkonstruktion für den spezifischen Leistungsbereich.
Anwendung und Verwendung	Hauptanwendung	LED-Antriebsschaltkreise für die Antriebsführung seriell verbundener LED-Strings aus einer Niederspannungsquelle.
	Hinweis zur Verwendung von Schlüsseln	Die elektrischen Parameter sind maßgeschneidert und passen zu einem bestimmten Steuerungsschaltkreis.
	Einhaltung der Vorschriften	Sie können so konzipiert und hergestellt werden, dass sie den internationalen Sicherheitsnormen (z. B. UL, IEC) entsprechen.

EE10 Vertikal Hochfrequenz Transformator LED Mini Flyback Transformator Hochspannung 0
