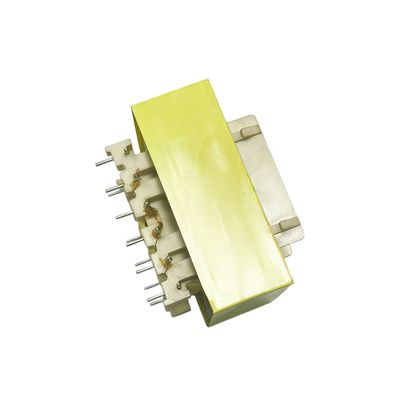

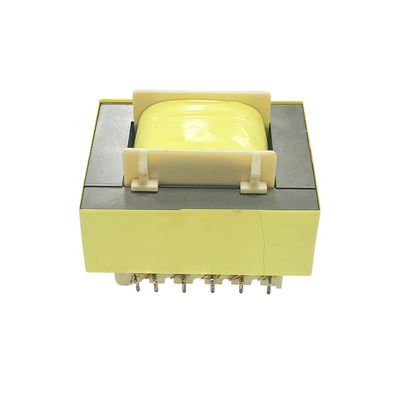

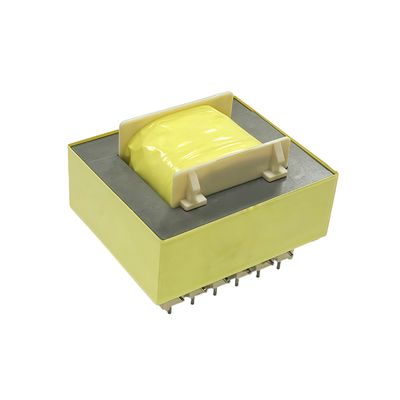

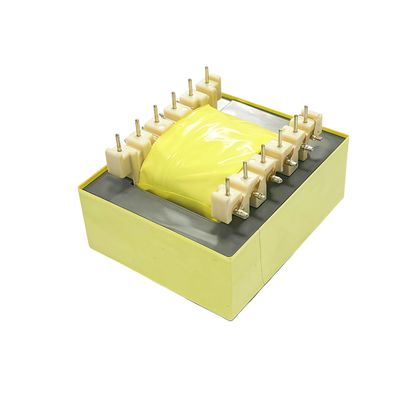

PCB-Mount Horizontale EI57 Transformator Kupplung Typ Schaltleistungstransformator

1.Produktbeschreibung

Dieser horizontal montierte PCB Horizontal EI57 Power Transformer ist ein leistungsfähiger Kupplungstransformator, der speziell für Switch-Mode-Stromversorgungen (SMPS) entwickelt wurde.Der Kern ist aus klassischem Silizium-Stahl EI-57, die hervorragende magnetische Eigenschaften und eine hohe Sättigungsdichte des magnetischen Flusses aufweist.erheblich den vertikalen Raum innerhalb der Ausrüstung sparen, so dass es sehr gut für den Einsatz in kompakten Schaltermodus-Stromversorgungslösungen mit begrenzter Höhe geeignet ist.

Als Kupplungstransformator spielt er hauptsächlich eine Schlüsselrolle bei der Energieübertragung, elektrischer Isolierung und Spannungsumwandlung in Schaltkreisen,die Stabilität und Sicherheit der Stromversorgung wirksam sicherstellenDieser Transformator wurde sorgfältig mit den Eigenschaften geringer Verluste, geringer Leckageinduktivität und hoher Kupplungswirksamkeit konzipiert.die die Gesamtumwandlungseffizienz und Leistungsdichte der Stromversorgung erheblich verbessern kannEs ist eine ideale Wahl für Ingenieure bei der Entwicklung leistungsstarker und zuverlässiger AC-DC- oder DC-DC-Leistungsmodule.

Die fünf Kernfunktionen eines PCB-Horizontal-EI57-Stromtransformators:

1Energieübertragung und Energieumwandlung
Das ist seine grundlegendste Funktion. Transformers efficiently transfer the high-frequency pulse energy generated by primary side switching transistors (such as MOSFETs) to the secondary side through the principle of electromagnetic induction, wodurch die erforderliche Gleichspannungsleistung erreicht wird (z. B. 12V/5V/24V usw.). Der Eisenkern und die Spule des EI-57 sind für den Hochfrequenz-Schaltmodus optimiert worden.Erreichung einer effizienten Energieumwandlung.

2. Elektrische Isolation
Als gekoppelter Transformator stellt er eine robuste elektrische Isolationsbarriere zwischen den Primärkreisen (Hochspannungsseite) und Sekundärkreisen (Niedrigspannungsseite) her und erzielt gleichzeitig eine Energieübertragung.Dies kann effektiv verhindern, dass hohe Spannung in die niedrige Spannung Ende, was die Sicherheit und Störungssicherheit des Systems erheblich verbessert und die Sicherheit von Backend-Ladungen und Bedienern schützt,und ist eine Schlüsselkomponente, die den Sicherheitsvorschriften wie UL und CE entspricht.

3. Spannungsumwandlung
Durch die Änderung des Drehverhältnisses der Primär- und Sekundärspule kann der Transformator flexibel Stepp-Up- oder Stepp-Down-Funktionen erreichen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDie Konstrukteure können Wickelpläne anhand verschiedener Eingabe- und Ausgabe-Spezifikationen mit hoher Anpassungsfähigkeit anpassen.

4Implementieren Sie Impedanz-Matching
Durch die Konstruktion eines angemessenen Drehverhältnisses kann die Lastimpedanz auf der Sekundärseite auf die Primärseite "reflektiert" werden.die mit den optimalen Betriebseigenschaften der Leistungsschalteinrichtung übereinstimmt,, wodurch die maximale Leistungsübertragung auf die Last gewährleistet wird, die durch reflektierte Energie verursachten Verluste verringert und die Effizienz und Stabilität des Systems verbessert werden.

5. Kernreset und Energiereset
Bei vorwärtsschaltenden Stromversorgungstopologien müssen Transformatoren jeden Arbeitszyklus magnetisch zurückgesetzt werden, um eine Sättigung des magnetischen Kerns zu verhindern.Die Konstruktion des Transformators (einschließlich möglicher reservierter Wiederaufnahmewicklungen oder der Nutzung seiner magnetischen Schaltkreismerkmale) bietet einen Weg für die sichere Freisetzung von Magnetstromenergie, so dass der Transformator während jedes Schaltzyklus zuverlässig in seinen Ausgangszustand zurückkehren kann, was die Grundlage für den kontinuierlichen und stabilen Betrieb der Stromversorgung bildet.

2Leistungsmerkmale
