ED8*16 Audiotransformatoren SMD geschützter Audioisolationstransformator 600:600 1:1

Markenbezeichnung:	ZXY
Modellnummer:	ZXY-ED8
MOQ:	Verhandelbar
Preis:	Verhandlungsfähig
Verpackungsdetails:	Karton
Zahlungsbedingungen:	T/t

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Huizhou.china

Zertifizierung:

RoHS、ISO9001、CE

Name:

Transformator ED8

Transformatortyp:

Audiotransformator

Besonderheit:

Klangisolation

Induktivität:

1,2H 2H 3H

Kurvenverhältnis:

600- Ich weiß.1

Paket:

Anpassen

Beschreibung des Produkts

**ED8*16 Audio-Übertrager SMD, geschirmt, Audio-Isolationstransformator 600:600 1:1**

1. Produktbeschreibung

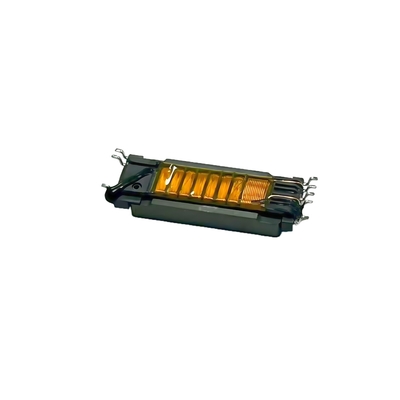

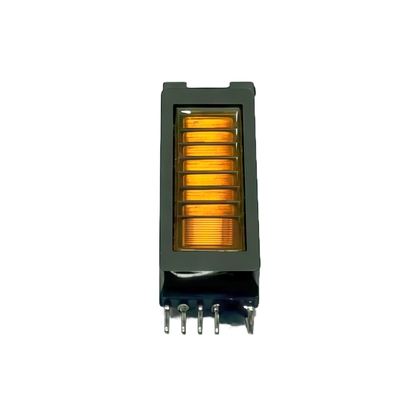

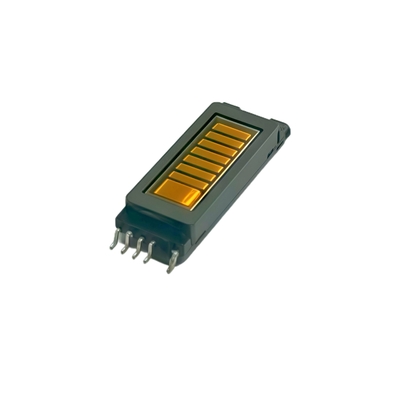

ED8 * 16 ist ein Audio-Isolationstransformator mit 600 Ω: 600 Ω, der die Oberflächenmontage-Technologie (SMD) verwendet und mit einer Abschirmung geliefert wird. Mit seiner kompakten ED-Kernstruktur kann er Gleichtaktstörungen effektiv unterdrücken und Erdschleifeninterferenzen eliminieren, während er eine hochwertige 1:1-Signalübertragung bietet. Er wird häufig in Kommunikationsgeräten, professionellen Audioschnittstellen und industriellen Automatisierungssystemen eingesetzt, um Signaltrennung und -treue zu erreichen.

**Kernfunktionsanalyse:**
*ED8 * 16: bezieht sich auf den Typ und die Größe des im Transformator verwendeten Magnetkerns (normalerweise etwa 8x8x6mm), der seine physische Größe und einige elektrische Eigenschaften bestimmt.

*SMD: Oberflächenmontagetechnologie, geeignet für die automatisierte Produktion, spart Leiterplattenplatz.

*Geschirmt: Metallabschirmungen können elektromagnetische Störungen (EMI) effektiv verhindern und die Signalreinheit gewährleisten.

*Audio-Isolationstransformator: Seine Kernfunktion besteht darin, Signale durch magnetische Kopplung zu übertragen, eine elektrische Isolation zu erreichen und Erdungsschaltungen zu trennen.

*600:600 1:1: Die Eingangs- und Ausgangsimpedanzen betragen beide 600 Ohm, und das Spannungsverhältnis beträgt 1:1, was bedeutet, dass die Signalspannung weder verstärkt noch abgeschwächt wird. Er wird hauptsächlich zur Isolation und Impedanzanpassung verwendet.

2. Leistungsmerkmale

Merkmal	Spezifikation / Beschreibung	Hinweise / Vorteil
Modellreihe	ED8*16	Kompakte SMD-Bauformfamilie.
Typ	Audio-Isolationstransformator	Bietet galvanische Trennung zwischen Eingang und Ausgang.
Impedanzverhältnis	600Ω : 600Ω	Ideal für die Impedanzanpassung auf Standard-Audio-Leitungspegel.
Windungsverhältnis	1:1	Ausgangsspannung ist gleich der Eingangsspannung (unter Vernachlässigung von Verlusten).
Induktivität (Primär)	1,2H, 2H oder 3H (typisch)	Auswahl basierend auf dem gewünschten Niederfrequenzgang. Höheres H = weniger Low-End-Verlust.
Abschirmung	Integrierte magnetische Abschirmung	Hervorragend zur Unterdrückung von EMI/RFI-Rauschen und zur Verhinderung von Übersprechen.
Montageart	Oberflächenmontage (SMD/SMT)	Konzipiert für die automatisierte Leiterplattenbestückung, spart Platz und Kosten.
Frequenzgang	Typischerweise ~300Hz - 100kHz (abhängig vom spezifischen Modell & Last)	Deckt das gesamte Audioband und darüber hinaus mit minimaler Verzerrung ab.
Hauptfunktion	Erdschleifen eliminieren, DC blockieren, Gleichtaktstörungen unterdrücken.	Löst Brummen, Summen und schützt Geräte vor Spannungstransienten.
Typische Anwendungen	Consumer-Audio, professionelle Audioausrüstung, Kommunikationssysteme, DAQ, industrielle Steuerungen.	Wird überall dort eingesetzt, wo eine saubere Audio-Signaltrennung erforderlich ist.
Hauptvorteil	Hohe Wirtschaftlichkeit und Zuverlässigkeit in einem miniaturisierten Gehäuse.	Bietet professionelle Isolation zu Produktionskosten auf Verbraucherniveau.
