Markenbezeichnung: | ZXY |
Modellnummer: | ZXY-EI66 |
MOQ: | Verhandelbar |
Preis: | Verhandlungsfähig |
Verpackungsdetails: | Carton |
Zahlungsbedingungen: | T/T |

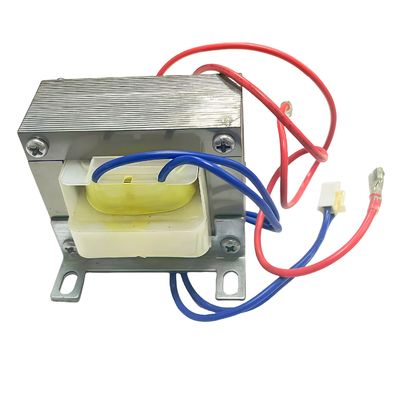

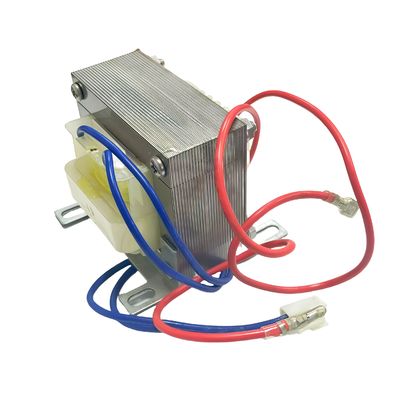

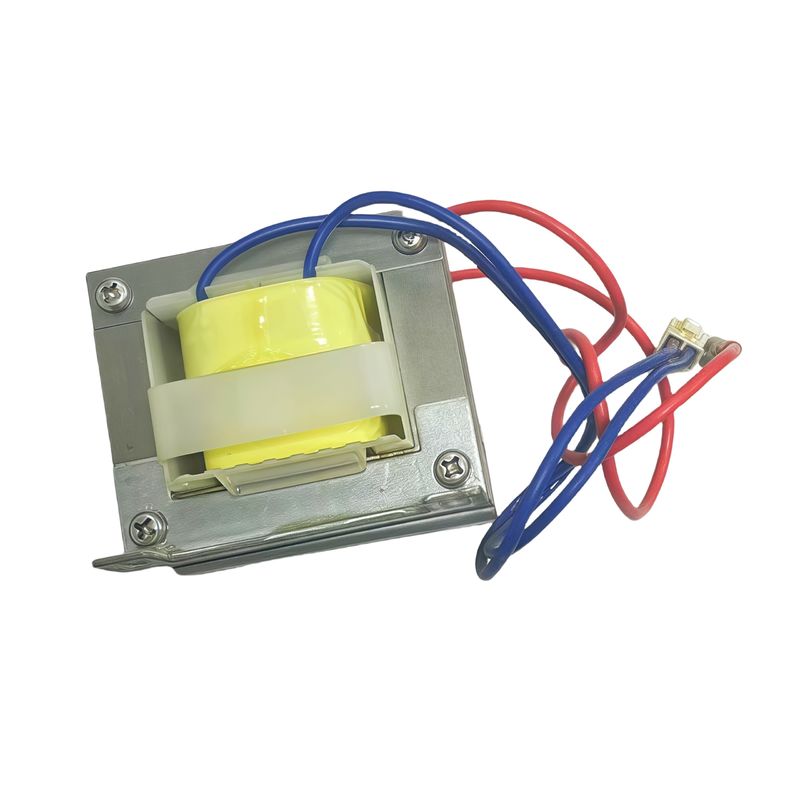

EI66-Stromversorgungstransformatoren sind kompakte, kostengünstige, in elektronischen Anwendungen mit geringer Leistung eingesetzte Schichttransformatoren.Die Bezeichnung "EI" bezieht sich auf ihre gestapelten E- und I-förmigen Eisenkernlaminierungen, die Wirbelstromverluste reduzieren, während "66" die ungefähre Breite des Kerns von 66 mm anzeigt. Diese Transformatoren arbeiten typischerweise mit Frequenzen von 50/60 Hz mit Leistungsbewertungen zwischen 5VA und 50VA,die eine zuverlässige Spannungsumwandlung für Schaltkreise mit Isolierung oder Steigerung/Abnahme-Funktionalität bietetDie robuste Konstruktion verfügt über emaillierte Kupferwicklungen und mit Lack imprägnierte Kerne zur Geräuschreduktion.Kontrollsysteme, und kleine Geräte aufgrund ihrer einfachen Konstruktion, hoher Effizienz (typischerweise 85%-92%) und einfacher Herstellbarkeit.Verordnung, und Temperaturerhöhungsvorgaben.
Hier sind drei wesentliche Merkmale vonZusammengefasste EI66 Niederfrequenz-Stromversorgungstransformatoren / Quadrat-Inverter-Stromtransformatoren:
Hohe Effizienz und geringe Verluste
Der optimierte EI-66-gelaminate Silizium-Stahlkern minimiert Wirbelstrom und Hystereseverluste und erreicht85% bis 93% Effizienzauch bei Niederfrequenzbetrieb (50Hz/60Hz).
Robuste Kompatibilität mit Quadratwellen
mit einer Breite von mehr als 20 mmnicht-sinusoidale (Quadratwellen-) Wechselrichterlastenohne Sättigung, um eine stabile Leistungsspannung unter schwierigen Leistungsbedingungen zu gewährleisten.
Flexible Anpassung
Unterstützt maßgeschneiderte Entwürfe fürEingangs-/Ausgangsspannungen, Mehrfachwicklungen, abgeschirmte Schichten (EMI-Unterdrückung), und Topfkonstruktionen für raue Umgebungen (z. B. Industrie-/UPS-Anwendungen).
Merkmal | Beschreibung |
Kernmaterial | Hochgradiger Siliziumstahl (EI-66-Lamination) für geringe Hysterese und Wirbelstromverluste. |
Frequenzbereich | Optimiert für 50Hz/60Hz Niederfrequenzbetrieb (geeignet für Wechselrichteranwendungen). |
Leistungsbewertung | Anpassbar von 10VA bis 100VA (typisch), je nach Konstruktionsanforderungen. |
Ein-/Ausspannung | Schnittgeschneiderte Wicklungen zur AC/AC- oder AC/DC-Umwandlung (z. B. 110V/220V-Eingang, 6V-48V-Ausgang). |
Effizienz | 85% bis 93% (abhängig von Last und Konstruktion) mit geringen Verlusten bei Nichtlast. |
Isolation | Verstärkte Isolierung (bis zu 4 kV Widerstandsspannung) zur Sicherheitseinhaltung. |
Wärmeeffizienz | Isolierung der Klasse B/F, für einen Temperaturanstieg von ≤ 75 °C unter voller Belastung. |
Bauwesen | Vakuumimpregnierte Wicklungen, mit Epoxidbeschichtung zur Feuchtigkeits-/chemischen Beständigkeit. |
Geräuschpegel | Niedrige Vibrationen und Geräuschpegel (< 40 dB) aufgrund der engen Kernlamination. |
Benutzerdefinierte Optionen | - Mehrere Sekundärknöpfe |
- Schirmwicklungen (EMI-Reduktion) | |
- Verpackte oder eingekapselte Muster. | |
Einhaltung der Vorschriften | Erfüllt die UL/IEC/EN61558 Normen (Zertifizierung nicht erwünscht). |
Anwendungen | Wechselrichter, UPS-Systeme, industrielle Steuerungen, erneuerbare Energiesysteme. |
