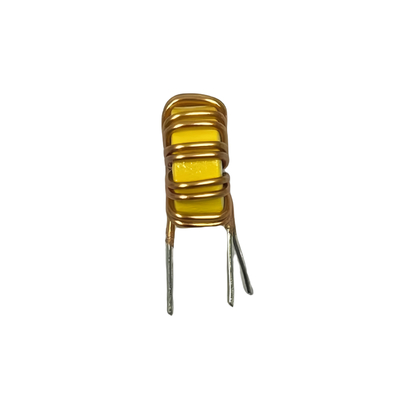

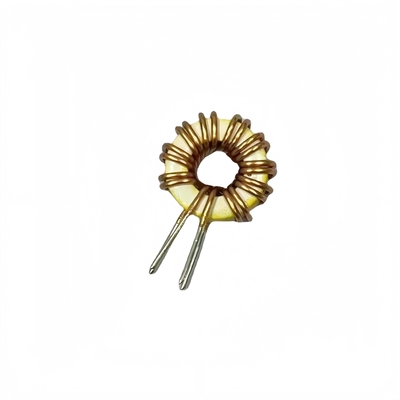

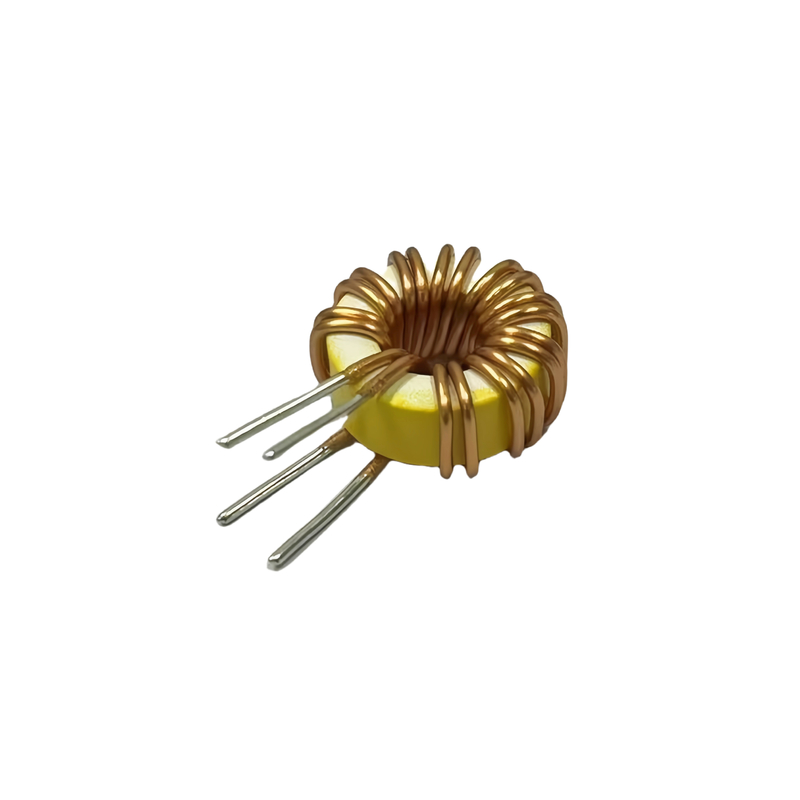

Magnetischer Ring 4,7 uH±20% Wunde mit vertikaler Doppeldrahtferrit-Toroidal-Induktor

1.Produktbeschreibung

Ein Ferrit-Toroidal-Induktor ist eine wichtige elektronische Komponente, die in verschiedenen elektrischen und elektronischen Schaltkreisen weit verbreitet ist.mit einem Durchmesser von mehr als 20 mm,Die toroidale Form liefert einen geschlossenen Magnetweg, wodurch das Auslaufen des Magnetflusses im Vergleich zu anderen Kernformen erheblich reduziert wird.Dies führt zu höheren Induktivitätswerten und einer effizienteren magnetischen KopplungDie Wicklung des leitfähigen Drahtes ist fest um den Torokern gewickelt.und Wickelmuster sind sorgfältig nach den spezifischen Anforderungen der Anwendung konzipiertFerrit-Toroid-Induktoren werden wegen ihrer Fähigkeit, elektrische Energie in Form eines Magnetfeldes zu speichern und freizusetzen, sehr geschätzt.Sie werden häufig in Stromversorgungsfiltern zur Unterdrückung elektromagnetischer Störungen (EMI) verwendet, die Hochfrequenzgeräusche blockieren und gleichzeitig die gewünschten Niederfrequenzsignale durchlassen.SignalfilterungDurch ihre kompakte Größe, ihre hohe Induktivität pro Volumen-Einheit und ihre geringen Verluste sind sie eine ideale Wahl für moderne elektronische Geräte.Beitrag zur Gesamtleistung, Stabilität und Miniaturisierung dieser Systeme.

2. Merkmale

1. Hohe magnetische Permeabilität und hohe Induktivität
- Ferritmaterialien haben eine hohe magnetische Durchlässigkeit, wodurch Ferritring-Induktoren eine hohe Induktivität in einem kleineren Volumen erreichen können.Eine hohe Magnetdurchlässigkeit ist wie eine glatte und ungehinderte Autobahn für Magnetfeldlinien, wodurch sie sich effizient im Magnetkern konzentrieren und den Widerstand der Induktivität gegen Stromveränderungen erhöhen.Diese hohe Induktivität hilft, den Strom zu stabilisieren., die Stabilität der Leistung gewährleisten und eine reine und stabile Stromversorgung für verschiedene elektronische Geräte bereitstellen.

2. geringer Hystereseverlust und geringer Wirbelstromverlust
- geringer Hystereseverlust: Der schmale Hysterese-Schleife von Ferritmaterialien bedeutet, dass während des Prozesses der Umkehrung der Magnetdomain unter wechselnden Magnetfeldern weniger Energie verbraucht wird,mit geringem HystereseverlustDiese Eigenschaft ermöglicht es Induktoren, Energieverschwendung effektiv zu reduzieren und die Leistungsfähigkeit von Schaltkreisen in Hochfrequenzschaltkreisen zu verbessern.geringer Hystereseverlust kann Signalverzerrungen durch Energieverluste während der Übertragung vermeiden, um die Genauigkeit und Integrität des Signals zu gewährleisten.

- geringer Wirbelstromverlust: Ferrit besitzt einen hohen elektrischen Widerstand, der die Erzeugung von Wirbelströmen erheblich unterdrücken und damit den Wirbelstromverlust verringern kann.Wenn ein Wechselmagnetfeld durch einen Magnetkern gehtIn einigen elektronischen Geräten, die einen langfristigen kontinuierlichen Betrieb erfordern, wie z.B. Server-Stromversorgungen, kann eine Verringerung der Kernheizung und eine Verlängerung der Lebensdauer des Induktors bewirkt werden.niedrige Wirbelstromverluste helfen, eine stabile Induktivitätsleistung zu erhalten und den zuverlässigen Betrieb der Ausrüstung zu gewährleisten.

3Vorteile der kreisförmigen Struktur
- geschlossener Magnetkreis: Die ringförmige Struktur bildet einen geschlossenen Magnetkreis, bei dem fast kein Magnetfluss in den Außenraum austritt.Verglichen mit anderen Formen von Induktoren (z. B. E-Kern-Induktoren), ermöglicht dieses geschlossene Magnetkreislaufdesign eine effiziente Zirkulation der Magnetfeldenergie innerhalb des Kerns, wodurch die Magnetkopplungswirksamkeit erheblich verbessert wird.In Schaltkreisen wie Transformatoren und Filtern, kann eine hohe Magnetkopplungseffizienz eine effizientere Energieübertragung und Signalverarbeitung ermöglichen, wodurch Energieverluste und Signalstörungen verringert werden.

- Kompakte Raumnutzung: Die kreisförmige Struktur hat eine hohe Raumnutzung und kann Spulen mit mehr Drehungen in einem begrenzten Raum winden.aber auch macht den Ferritring Induktor kompakter im Volumen, geeignet für den Einsatz in elektronischen Geräten mit begrenztem Raum, beispielsweise in miniaturisierten tragbaren Geräten wie Smartphones und Tablets,Ihre kompakte Größe kann die Anforderungen an das Leiterplattenlayout erfüllen und mehr Platz für andere elektronische Komponenten lassen.

3.Produktvorteile
