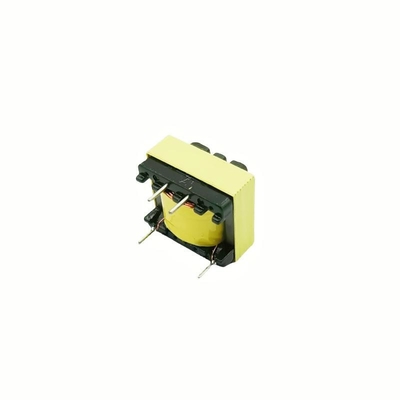

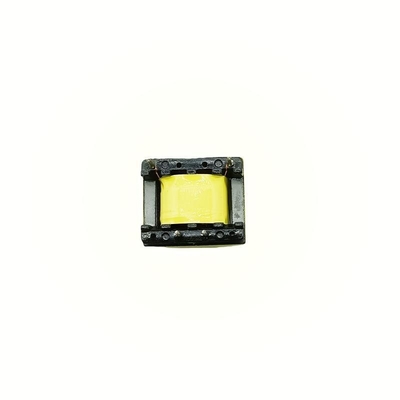

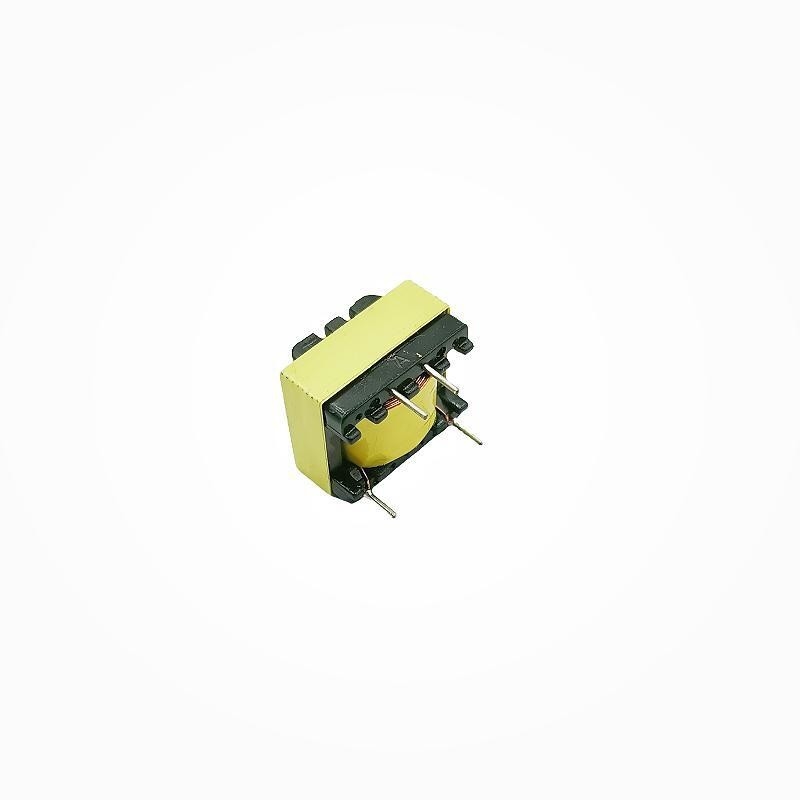

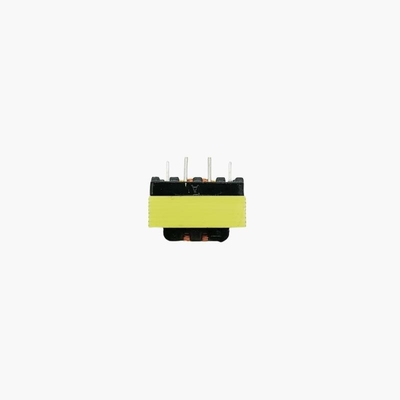

EI19 Horizontale Niederfrequenztransformatoren mit Festbeinen 2+2 für industrielle Steuerung

1.Produktbeschreibung

Der horizontale Niederfrequenztransformator EI19 besteht aus mehreren Teilen, die zusammen seine Struktur und Funktion bestimmen.
---- Struktur und Zusammensetzung:
1Magnetkern: Der Magnetkern des horizontalen Niederfrequenztransformators EI19 besteht aus Magnetplatten des Typs E und I, die normalerweise aus Siliziumstahlblechmaterial bestehen.Siliziumstahlbleche haben eine hohe magnetische Permeabilität und geringe HystereseverlusteDie Magnetplatten des Typs E und I werden abwechselnd gestapelt, um einen geschlossenen Magnetkreis zu bilden.für die elektromagnetische Induktion von Transformatoren ein gutes magnetisches Medium. EI19 steht für die Größenspezifikation des Magnetkerns, wobei "19" allgemein auf die Breite der Kernsäule von 19 Millimetern bezieht.Unterschiedliche Größen beeinflussen die Leistungsparameter wie die Leistungskapazität des Transformators.

2. Aufwicklung:
Primärwicklung: Der Teil des Transformators, der an die Stromversorgung angeschlossen ist und normalerweise an einer Seite des Magnetkerns mit einem emaillierten Draht gewickelt ist.Die Anzahl der Drehungen der Primärwicklung wird anhand der Eingangsspannung und der Anforderungen an die Transformationsquote des Transformators bestimmt, während sein Drahtdurchmesser von dem Strom abhängt, der durch ihn fließt.die Anzahl der Drehungen in der Primärwicklung wird entsprechend erhöht, um den Anforderungen des Transformationsverhältnisses gerecht zu werden.

Sekundärwicklung: An die Last angeschlossen, ebenfalls aus emailliertem Drahtwickeln, können nach Bedarf mehrere Sekundärwicklungen konstruiert werden, um unterschiedliche Ausgangsspannungen zu liefern.Die Anzahl der Drehungen und der Drahtdurchmesser der Sekundärwicklung werden nach den Anforderungen der Last bestimmtDie Anzahl der Drehungen bestimmt die Größe der Ausgangsspannung, während der Drahtdurchmesser die Größe des Stroms bestimmt, der ausgegeben werden kann.Mehrere Sekundärwicklungen können den unterschiedlichen Spannungsanforderungen verschiedener Schaltungen entsprechen, wie z. B. die Bereitstellung geeigneter Betriebsspannungen für verschiedene Chips und Module in elektronischen Geräten.

3. Skelett: Skelett wird verwendet, um Windungen zu stützen und zu befestigen, die normalerweise aus isolierenden Materialien wie Kunststoff bestehen.Es befestigt die Wicklung auf dem Magnetkern, um sicherzustellen, dass die Wicklung nicht während des Betriebs verschieben, und dient auch als Isolierung, um Kurzschlüsse zwischen der Wicklung und dem Magnetkern sowie zwischen verschiedenen Wicklungen zu verhindern.

4. Pin: Pin ist der Teil des Transformators, der mit dem externen Stromkreis verbunden ist, normalerweise aus Metallmaterial und an das ausstehende Ende der Wicklung geschweißt.Transformatoren können leicht an Leiterplatten (PCBs) oder andere Schaltungen angeschlossen werden, um die Übertragung elektrischer Energie und Signale zu erreichen.

2.Funktion

1. Spannungsumwandlung: Dies ist eine der Hauptfunktionen des horizontalen Niederfrequenztransformators EI19.bei Wechselstrom durch die Primärwicklung, wird im Magnetkern ein Wechselfeld erzeugt, das an die Sekundärwicklung durch den Magnetkern gekoppelt ist,mit einer Spannung von mehr als 10 V,Durch Anpassung des Drehverhältnisses der Primärwicklung und der Sekundärwicklung können verschiedene Spannungsumwandlungen erreicht werden, um die Eingangsspannung auf die gewünschte Ausgangsspannung zu erhöhen oder zu senken.mit einer Spannung von mehr als 50 W.

2Elektrische Isolierung: Der horizontale Niederfrequenztransformator EI19 kann eine elektrische Isolierung zwischen Primär- und Sekundärkreisen erreichen.Aufgrund der fehlenden direkten elektrischen Verbindung zwischen der primären und der sekundären Wicklung, Energie wird nur durch magnetische Kopplung übertragen, wodurch wirksam verhindert wird, dass elektrische Störungen, Überspannung und andere Probleme im Primärkreislauf den Sekundärkreislauf beeinflussen,Auf diese Weise wird die Sicherheit und Zuverlässigkeit der Schaltung verbessert.Diese Funktion ist besonders wichtig in Situationen, in denen eine elektrische Isolierung erforderlich ist, wie z. B. medizinische Geräte, industrielle Steuergeräte usw.

3. Leistungsübertragung: Es kann die Leistung der Stromversorgung auf die Last übertragen.Transformatoren übertragen die elektrische Energie über elektromagnetische Induktion von der Primärwicklung in die Sekundärwicklung, die die erforderliche Leistung für die Last liefert.Es kann sicherstellen, dass der Transformator eine hohe Leistungsfähigkeit bei der Übertragung von Leistung aufweist und Energieverluste verringert..

4. Filterfunktion: In einigen Schaltkreisen kann auch der horizontale Niederfrequenztransformator EI19 eine gewisse Filterrolle spielen.Es hat eine hohe Impedanz für Hochfrequenzkomponenten in Wechselstromsignalen, die Hochfrequenzgeräusche und Störsignale unterdrücken kann, wodurch die Ausgangsspannung stabiler und reiner wird und ein besseres Arbeitsumfeld für die Last geschaffen wird.
