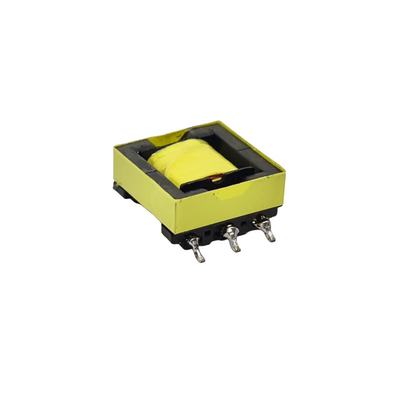

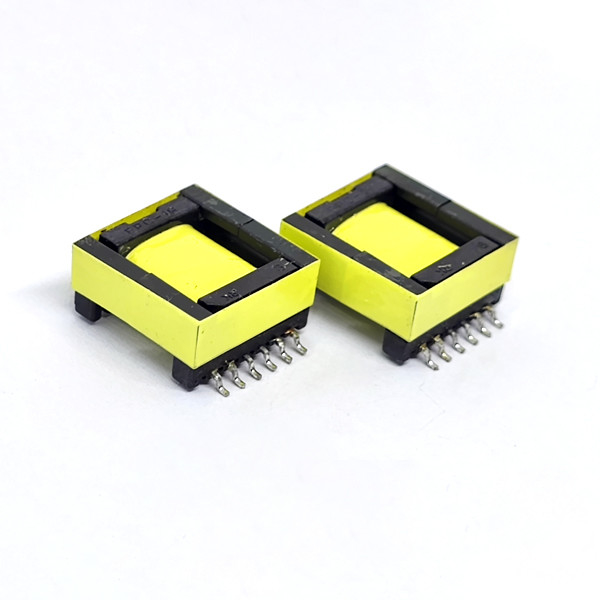

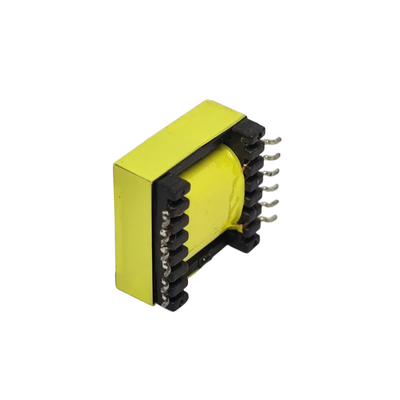

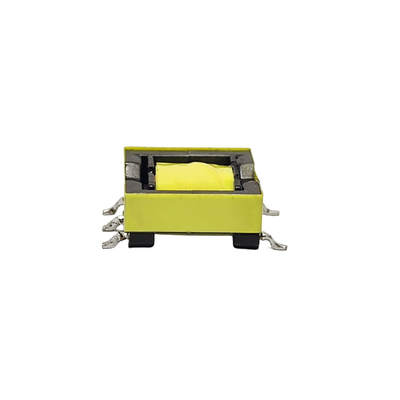

Kleiner elektronischer Hochfrequenztransformator EFD15-6mH zur Schaltvorrichtung

1.Produktbeschreibung

Strukturelle Eigenschaften des EFD15 6mH Hochfrequenztransformators

1. Magnetische Kernform: Es wird ein EFD-Magnetkern verwendet, der eine gute Magnetfeldkonzentration und eine elektromagnetische Abschirmung aufweist, die elektromagnetische Störungen wirksam reduzieren kann,und die Stabilität und Zuverlässigkeit von Transformatoren zu verbessern.

2. Größenspezifikationen: Bei dem üblichen Modell EFD15-01 beträgt seine Länge 16,0 mm, seine Breite 16,0 mm und seine Höhe 8,0 mm.

3. Wickelform: Normalerweise gibt es Doppel- oder Drei-Wickelungen, z. B. den üblichen horizontalen 5+5SMD-Hochfrequenztransformator EFD15,mit einer Breite von mehr als 20 mm,.

4Induktivität: Die Nenninduktivität beträgt 6 mH, die eine Rolle bei der Speicherung, Filterung usw. in der Schaltung spielen kann und eine stabile Übertragung und Umwandlung elektrischer Energie gewährleistet.

5. Betriebsfrequenz: Der allgemeine Betriebsfrequenzbereich beträgt 20 kHz-500 kHz, geeignet für Hochfrequenzkreise,die das Volumen und das Gewicht der Transformatoren effektiv reduzieren und die Leistungsdichte der Stromversorgungen verbessern kann.

6Ausgangsleistung: Im Allgemeinen beträgt die Ausgangsleistung etwa 3W-12W.

7. Spannungswiderstandsleistung: Es kann einer bestimmten Spannung standhalten, z. B. einem Wickel-zu-Wickel-Spannungswiderstand von 3000 VAC 1 mA für 3 Sekunden usw.

2.Anwendungsbereich

1. LED-Treiber: In LED-Beleuchtungssystemen wird er verwendet, um die Eingangsspannung in eine Spannung und einen Strom umzuwandeln, die für den LED-Betrieb geeignet sind, um eine stabile Fahrt der LED zu erzielen.

2. Schaltvorrichtung: Es ist eine Schlüsselkomponente im Schaltvorrichtungskreis, die zur Erreichung von Funktionen wie Spannungsumwandlung, Stromübertragung und elektrische Isolierung verwendet wird,Sicherstellung des effizienten und stabilen Betriebs der Schaltnetzteil.

3Industrie-Stromversorgung: In den Strommodulen von Industrieautomationsgeräten, Instrumenten und Zählern stellt sie eine stabile Stromversorgung für die Ausrüstung bereit.
