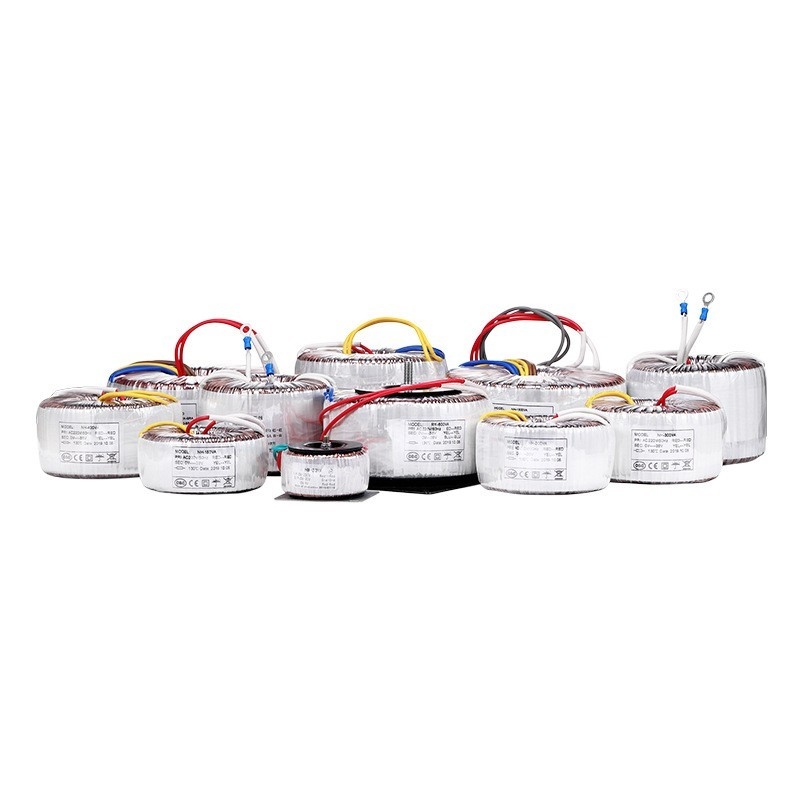

240 V AC bis 48 V Transformator Transformator 10 Verstärker 24 0 24

Leistung des Produkts:

Der Kern des Toroidtransformators besteht aus hochwertigen kaltgewalzten Siliziumstahlplatten.und die Richtung der von der Spule erzeugten Magnetfeldlinien fällt fast vollständig mit dem Magnetkreislauf des Eisenkerns übereinVerglichen mit dem Laminat wird die Anregungsenergie und der Eisenkernverlust um 25% reduziert.

Interne Zusammensetzung

Der Eisenkern des Toroidtransformators besteht aus hochwertigem kaltgewalztem Siliziumstahlblech (die Blechdiecke beträgt im Allgemeinen weniger als 0,35 mm), das nahtlos gewalzt wird,die seine Kernleistung besser macht als der herkömmliche laminierte KernDie Spirale des toridalen Transformators ist gleichmäßig auf dem Eisenkern geschwungen.und die Richtung der von der Spule erzeugten Magnetfeldlinien fällt fast vollständig mit dem Magnetkreislauf des Eisenkerns übereinVerglichen mit dem Laminat wird die Anregungsenergie und der Eisenkernverlust um 25% reduziert.der Torokern hat einen kontinuierlichen MagnetkreislaufDer Hauptnachteil der Transformatoren besteht darin, daß die EI-Läden mit einer hohen Luftlücke versehen sind.Der Toroidalkern hat keine Luftlücke, und der elektrische Lärm ist viel geringer als bei den Eisenkerntransformatoren des Typs EI und C.Durch die Anwendung der Vakuumimpregnierungstechnologie kann der Eisenkern ohne Verformung während der Wicklung und Verarbeitung zu einem festen Ganzen werdenDa der toroidale Eisenkern sehr stark ist, werden Vibrationen und Geräusche reduziert.

Es gibt viele Befestigungsmethoden für Toroidaltransformatoren, die am häufigsten verwendete Methode besteht darin, das zentrale Loch des Toroidaltransformators zum Befestigen zu verwenden.Es ist zu beachten, dass Befestigungsmittel wie Schrauben die obere Druckplatte des Transformators und die untere Unterplatte nicht gleichzeitig erden dürfen., um die Bildung eines Kurzschlussrings zu vermeiden.

Eigenschaft:

1Der hocheffiziente Eisenkern hat keine Luftlücke und der Stapelfaktor kann bis zu 95% betragen.

2. Weniger Schwingungsgeräusche. Der Eisenkern hat keine Luftlücke, was das Geräusch der induzierten Schwingung des Eisenkerns reduzieren kann. Die Wicklungen wickeln den ringförmigen Eisenkern gleichmäßig und fest ein,die das durch Magnetostriktion verursachte "Bumm"-Geräusch wirksam reduziert.

3. Niedrige Betriebstemperatur Da der Eisenverlust 1,1 W/kg erreichen kann, ist der Eisenverlust sehr gering, der Temperaturanstieg des Eisenkerns ist gering,und die Wicklung hat eine gute Wärmeableitung am Eisenkern bei niedrigerer Temperatur, so dass der Temperaturanstieg des Transformators gering ist.

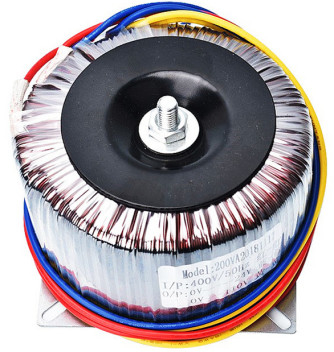

4. Einfache Installation Der Toroschrauber hat nur eine Montage-Schraube in der Mitte, die besonders leicht in elektronischen Geräten schnell installiert und zerlegt werden kann.

Klassifizierung:

1. Standardprodukte für Leistungstransformatoren:

Die Kapazität der Serie beträgt 8 ~ 1500VA mit einer geringen Spannungsregelung und der Temperaturanstieg bei voller Belastung beträgt nur 40 °C, was einen kurzfristigen Überlastbetrieb ermöglicht.mit einer Breite von mehr als 20 mm,Die primären und sekundären Wickeln sind mit B-Folien (130°C) isoliert.und mindestens drei Schichten Isolierband benötigt werden, um der Spannungstest von AC 4000V für 1min standzuhalten.

2. Wirtschaftliche Leistungstransformatorprodukte

Die Kapazität der Serie beträgt 501500VA. Auf der Grundlage der Leistungssicherung bemühen wir uns, die Kosten zu senken. Sie eignet sich für den kontinuierlichen Betrieb ohne Überlastung.Der Betriebstemperaturanstieg beträgt 60°C, und die Dämmungsqualität beträgt A (105°C).

3Produkte für Isoliertransformatoren

Der Isolationstransformator konzentriert sich auf seine Isolationsleistung.Die Primär- und Sekundärflächen sind mit mindestens 4 Schichten von Isolierfolie der Klasse B gewickelt., und die Ausfallspannung größer als 4000 V. Alle Primärleitungen müssen doppelt isolierte Leitungen sein. Der maximale Temperaturanstieg des Transformators ist unter 45 °C.

4. Medizinische Isolationstransformatoren

Zusätzlich zu den vorstehenden Anforderungen sollte der Isolationstransformator für medizinische Zwecke auch der Norm UL544 entsprechen, d. h.Die primären und sekundären Wicklungen müssen thermisch geschützt sein., und der Abstand zwischen der Wicklung und dem Kupferschild sollte größer als 13 mm sein.

Anwendung:

1. Audiogeräte

Unter den Produkten mit Torosformatoren dieser Fabrik sind vor allem Produkte zu finden, die im Bereich der Audiogeräte bekannt sind.Produkte mit hoher Leistung, die als Leistungstransformatoren in Hochleistungs-Hi-Fi-Verstärkern der Klasse 3 und Leistungstransformatoren für mittlere und kleine Leistungsausrüstung verwendet werden könnenHochwertige Toridtransformatoren können für Leistungsbereiche von 6VA bis 1000VA verwendet werden.

2Elektrische Steuerung

Der Strom- und Spannungstransformator ist ein hochpräziser, stabiler Transformator, der mit einem Toroidal-Transformator hergestellt wird.Neue hochleistungsfähige magnetische Materialien wie z. B. permalloy-weichmagnetische Materialien, können amorphe Materialien oder nanocrystalline Legierungen mit präzisen intelligenten Instrumenten und speziellen Prüfmethoden als Magnetkerne eingesetzt werden.Es kann genaue Transformatorparameter und vollständig konsistente Leistung gewährleisten.

3. Medizinische Ausrüstung

Toroidale Transformatoren, die speziell für medizinische Geräte entwickelt und hergestellt wurden.Es stärkt auch besonders die elektrische Festigkeit und verbessert die antifeuchten WärmeleistungEine thermische Sicherung ist auch im Inneren des Transformators hinzuzufügen, um die Zuverlässigkeit zu gewährleisten.

4- Anwendung in anderen Bereichen

Toroidale Transformatoren können auch in Leistungsumrichter verschiedener Größen verwendet werden, z. B. in Solar- und Windenergiesystemen.Dieser hocheffiziente Toridentransformator mit einem Eisenkern mit geringem Verlust kann die Gesamteffizienz der Wechselrichterstromversorgung erheblich verbessern.

Vorteile von Toroidaltransformatoren:

1. Hohe elektrische Effizienz

Der Kern hat keine Luftlücke, der Stapelkoeffizient kann bis zu 95% oder mehr betragen, die magnetische Durchlässigkeit des Kerns kann 1,5 ~ 1,8 T betragen (der laminierte Kern kann nur 1,2 ~ 1,4 T betragen),der elektrische Wirkungsgrad beträgt 95% oder mehr, und der Leerstrom ist nur der Schichtstrom.

2Kleine Größe und leichtes Gewicht

Das Gewicht des Torostransformators kann im Vergleich zum Schichttransformator um die Hälfte reduziert werden, solange die Querschnittsfläche des Eisenkerns gleich bleibt.Der Torostransformator kann leicht das Verhältnis der Länge ändern, Breite und Höhe des Eisenkerns und kann so konstruiert werden, dass die erforderlichen Außenabmessungen erfüllt werden;

3Weniger Magnetinterferenzen

Der Kern des Toroidtransformators hat keine Luftlücke und die Wicklungen sind gleichmäßig auf dem Toroidkern geschwungen.Es kann in hochempfindlichen elektronischen Geräten ohne zusätzliche Abschirmung verwendet werden, wie z. B. Anwendungen in Niedrigsprachverstärkern und medizinischer Ausrüstung;

4. Weniger Vibrationen und Lärm

Der Eisenkern hat keine Luftlücke, was den Eisenkern reduzieren kann.

Formparameter :

Elektrotechnische Merkmale:
