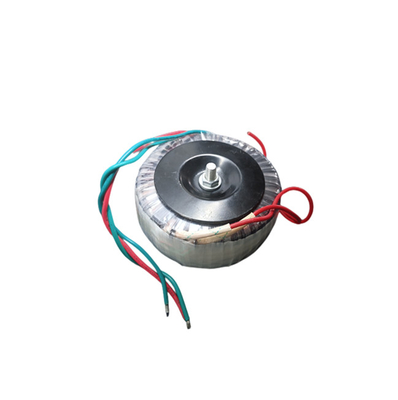

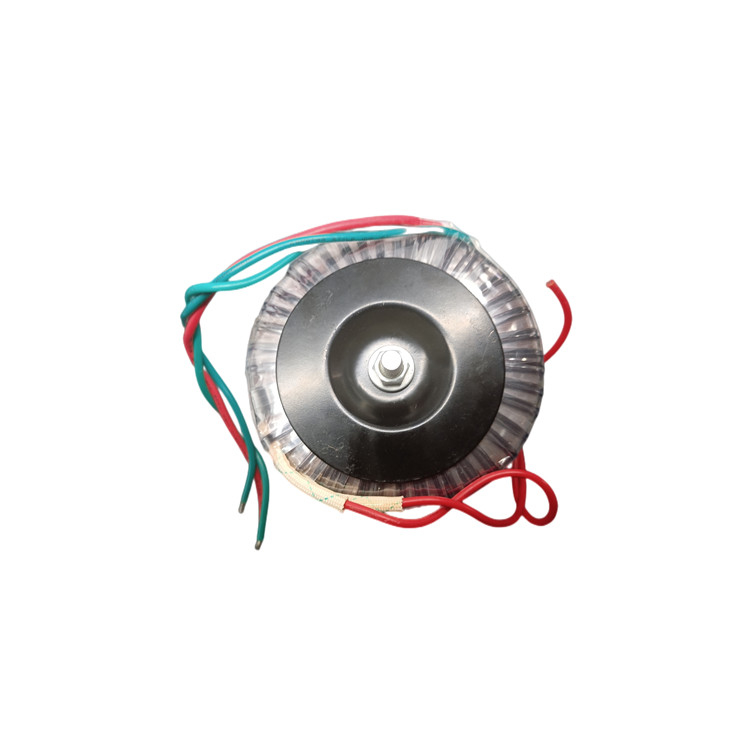

Eintritt 110V 220V 230V Ausgang 12V 24V 55V 1000VA Audio-Toroidaltransformator



1.Produktbeschreibung

Audio Toroidal Transformer ist eine große Art von elektronischen Transformatoren und wurde weit verbreitet in Haushaltsgeräten und anderen elektronischen Geräten mit hohen technischen Anforderungen verwendet.Es wird hauptsächlich als Leistungstransformator und Isolationstransformator verwendetDie Toroidal-Transformatoren verfügen über eine komplette Serie im Ausland und werden in Computern, medizinischen Geräten, Telekommunikation, Instrumenten und Beleuchtung weit verbreitet.Chinas Torostransformatoren sind in den letzten zehn Jahren aus dem Nichts gewachsen.Neben der Deckung der chinesischen Binnennachfrage werden sie auch in großen Mengen exportiert.China wird hauptsächlich in Audiogeräten und automatischen Steuergeräten für Haushaltsgeräte verwendet, sowie Quarzlampenbeleuchtung und so weiter.

2.Klassifizierung:

1. Standardprodukte für Leistungstransformatoren:

Die Kapazität der Serie beträgt 8 ~ 1500VA mit einer geringen Spannungsregelung und der Temperaturanstieg bei voller Belastung beträgt nur 40 °C, was einen kurzfristigen Überlastbetrieb ermöglicht.mit einer Breite von mehr als 20 mm,Die primären und sekundären Wickeln sind mit B-Folien (130°C) isoliert.und mindestens drei Schichten Isolierband benötigt werden, um der Spannungstest von AC 4000V für 1min standzuhalten.

2. Wirtschaftliche Leistungstransformatorprodukte

Die Kapazität der Serie beträgt 501500VA. Auf der Grundlage der Leistungssicherung bemühen wir uns, die Kosten zu senken. Sie eignet sich für den kontinuierlichen Betrieb ohne Überlastung.Der Betriebstemperaturanstieg beträgt 60°C, und die Dämmungsqualität beträgt A (105°C).

3Produkte für Isoliertransformatoren

Der Isolationstransformator konzentriert sich auf seine Isolationsleistung.Die Primär- und Sekundärflächen sind mit mindestens 4 Schichten von Isolierfolie der Klasse B gewickelt., und die Ausfallspannung größer als 4000 V. Alle Primärleitungen müssen doppelt isolierte Leitungen sein. Der maximale Temperaturanstieg des Transformators ist unter 45 °C.

4. Medizinische Isolationstransformatoren

Zusätzlich zu den vorstehenden Anforderungen sollte der Isolationstransformator für medizinische Zwecke auch der Norm UL544 entsprechen, d. h.Die primären und sekundären Wicklungen müssen thermisch geschützt sein., und der Abstand zwischen der Wicklung und dem Kupferschild sollte größer als 13 mm sein.

3.Anwendungsbereich:

1. Audiogeräte

Unter den Produkten mit Torosformatoren dieser Fabrik gibt es vor allem Produkte, die im Bereich der Audiogeräte bekannt sind.Produkte mit hoher Leistung, die als Leistungstransformatoren in Hochleistungs-Hi-Fi-Verstärkern der Klasse 3 und Leistungstransformatoren für mittlere und kleine Leistungsausrüstung verwendet werden könnenHochwertige Toridtransformatoren können für Leistungsbereiche von 6VA bis 1000VA verwendet werden.

2Elektrische Steuerung

Der Strom- und Spannungstransformator ist ein hochpräziser, stabiler Transformator, der mit einem Toroidal-Transformator hergestellt wird.Neue hochleistungsfähige magnetische Materialien wie z. B. weichmagnetische Permalloy-Materialien, können amorphe Materialien oder nanocrystalline Legierungen mit präzisen intelligenten Instrumenten und speziellen Prüfmethoden als Magnetkerne verwendet werden.Es kann genaue Transformatorparameter und vollständig konsistente Leistung gewährleisten.

3. Medizinische Ausrüstung

Toroidale Transformatoren, die speziell für medizinische Geräte entwickelt und hergestellt wurden.Es stärkt auch besonders die elektrische Festigkeit und verbessert die antifeuchten WärmeleistungEine thermische Sicherung muss auch im Inneren des Transformators eingebaut werden, um die Zuverlässigkeit zu gewährleisten.

4- Anwendung in anderen Bereichen

Toroidale Transformatoren können auch in Leistungsumrichter verschiedener Größen verwendet werden, z. B. in Solar- und Windenergiesystemen.Dieser hocheffiziente Toridentransformator mit einem Eisenkern mit geringem Verlust kann die Gesamteffizienz der Wechselrichterstromversorgung erheblich verbessern.

4Vorteile des Audio-Toroidal-Transformators:

1. Hohe elektrische Effizienz

Der Kern hat keine Luftlücke, der Stapelkoeffizient kann bis zu 95% oder mehr betragen, die magnetische Durchlässigkeit des Kerns kann 1,5 ~ 1,8 T betragen (der laminierte Kern kann nur 1,2 ~ 1,4 T betragen),der elektrische Wirkungsgrad beträgt 95% oder mehr, und der Leerstrom ist nur der Schichtstrom.

2Kleine Größe und leichtes Gewicht

Das Gewicht des Torostransformators kann verglichen mit dem des Schichttransformators um die Hälfte reduziert werden, solange die Querschnittsfläche des Eisenkerns gleich bleibt.Der Torostransformator kann leicht das Verhältnis der Länge ändern, Breite und Höhe des Eisenkerns und kann so konstruiert werden, dass die erforderlichen Außenabmessungen erfüllt werden;

3Weniger Magnetinterferenzen

Der Kern des Toroidtransformators hat keine Luftlücke und die Wicklungen sind gleichmäßig auf dem Toroidkern geschwungen.Es kann in hochempfindlichen elektronischen Geräten ohne zusätzliche Abschirmung verwendet werden, wie z. B. Anwendungen in Niedrigsprachverstärkern und medizinischer Ausrüstung;

4. Weniger Vibrationen und Lärm

Der Eisenkern hat keine Luftlücke, was den Eisenkern verkleinern kann.

Formparameter :
