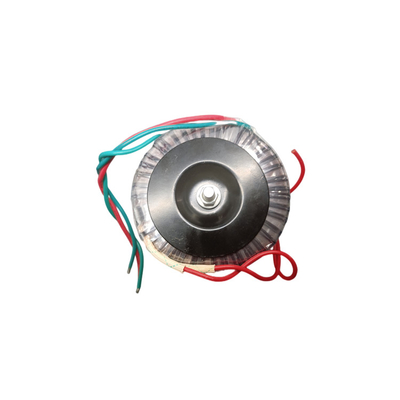

Nachgeordnete Niederfrequenztransformatoren 12V 0 12V Toroidaltransformator 24V 0 24V

Markenbezeichnung:	ED8
Modellnummer:	ZXY-C40W
MOQ:	Verkäuflich
Preis:	Verhandlungsfähig
Verpackungsdetails:	100pieces/Kartongröße: 380mm325mm345mm
Zahlungsbedingungen:	Paypal xtransfer T/T

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Stadt Chinas, Shenzhen.

Zertifizierung:

RoHS,ISO9001-2001

Häufigkeit:

50 / 60HZ

Spulenzahl:

Auto-Transformator

Zertifizierung:

RoHS,ISO9001-2001

Effizienz:

Anwendung:

Audio

Phase:

Einzigartig

Versorgungsmaterial-Fähigkeit:

2000K-pcs/month

Hervorheben:

Induktor-Transformatoren 12 0 12

Niederfrequenztransformator 24 0 24

elektrischer Audiotransformator 5amp

Beschreibung des Produkts

Toroidaltransformator für Audioverstärker 50/60hz 220v 240v 12v 24v 5a 120w

Leistung des Produkts:

Der Eisenkern des Toroidtransformators besteht aus kontinuierlich orientierten Siliziumstahlstreifen, die nach dem Glühen eine sehr gleichbleibende magnetische Flussleitung bilden.Die Durchgangsdichte ist höher, da der Toridtransformator einen hohen elektrischen Wirkungsgrad von 95% erreichen kann.

Das Funktionsprinzip eines Toroidtransformators ist im Wesentlichen mit dem eines Transformators identisch.

Der Eisenkern des Toroidtransformators besteht aus hochwertigem kaltgewalztem Siliziumstahlblech (die Dicke des Bleches beträgt im Allgemeinen weniger als 0,35 mm), das nahtlos gewalzt wird,der die Leistung des Eisenkerns besser macht als der herkömmliche laminierte Eisenkern.

Die Spirale des toroidalen Transformators ist gleichmäßig auf dem Kern geschwungen, und die Richtung der Magnetfeldlinien, die von der Spirale erzeugt werden, fällt fast vollständig mit dem Magnetkreislauf des Kerns zusammen.Verglichen mit dem Laminat wird die Anregungsenergie und der Kernverlust um 25% reduziert.

Das Prinzip des Toroidtransformators ist das gleiche wie das des Transformators, beide basieren auf den Grundprinzipien der elektromagnetischen und magnetisch-elektrischen Umwandlung.

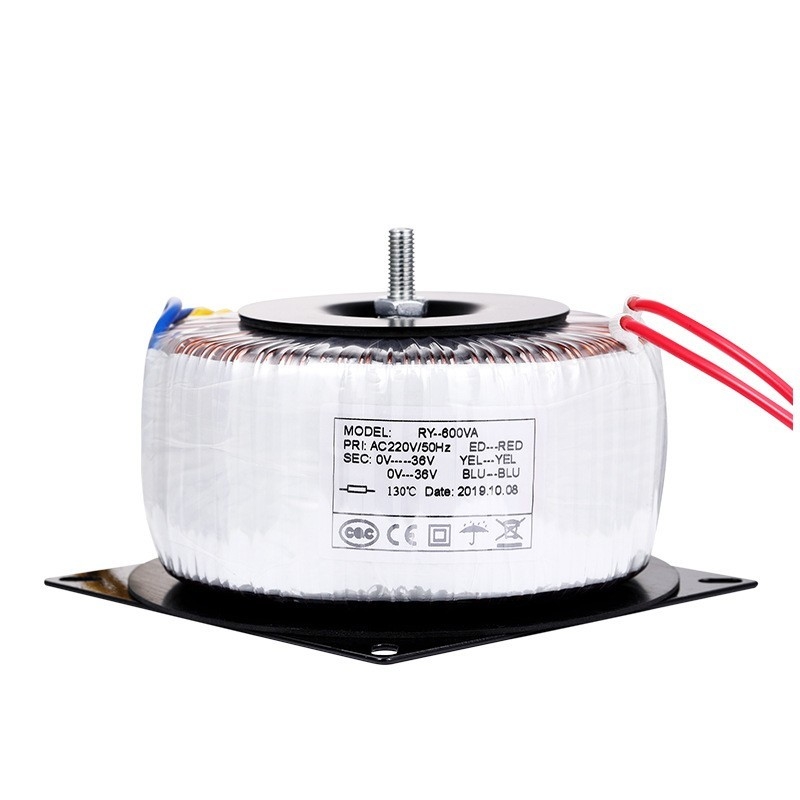

Nachgeordnete Niederfrequenztransformatoren 12V 0 12V Toroidaltransformator 24V 0 24V 0

Anwendung:

Anwendung in anderen Bereichen

Toroidale Transformatoren können auch in Leistungsumrichter verschiedener Größen verwendet werden, z. B. in Solar- und Windenergiesystemen.Dieser hocheffiziente Toridentransformator mit einem Eisenkern mit geringem Verlust kann die Gesamteffizienz der Wechselrichterstromversorgung erheblich verbessern.

Vorteile von Toroidaltransformatoren:

1. Hohe elektrische Effizienz

Der Kern hat keine Luftlücke, der Stapelkoeffizient kann bis zu 95% oder mehr betragen, die magnetische Durchlässigkeit des Kerns kann 1,5 ~ 1,8 T betragen (der laminierte Kern kann nur 1,2 ~ 1,4 T betragen),der elektrische Wirkungsgrad beträgt 95% oder mehr, und der Leerstrom ist nur der Schichtstrom.

2Kleine Größe und leichtes Gewicht

Das Gewicht des Torostransformators kann im Vergleich zum Schichttransformator um die Hälfte reduziert werden, solange die Querschnittsfläche des Eisenkerns gleich bleibt.Der Torostransformator kann leicht das Verhältnis der Länge ändern, Breite und Höhe des Eisenkerns und kann so konstruiert werden, dass die erforderlichen Außenabmessungen erfüllt werden;

3Weniger Magnetinterferenzen

Der Kern des Toroidtransformators hat keine Luftlücke und die Wicklungen sind gleichmäßig auf dem Toroidkern geschwungen.Es kann in hochempfindlichen elektronischen Geräten ohne zusätzliche Abschirmung verwendet werden, wie z. B. Anwendungen in Niedrigsprachverstärkern und medizinischer Ausrüstung;

4. Weniger Vibrationen und Lärm

Der Eisenkern hat keine Luftlücke, was den Eisenkern reduzieren kann.

Formparameter :

Volllastleistung	Produktmenge	Montageplatte	Abstand zum Loch	Porengröße	Gewicht
20 W ((MAX)	702535 mm	70*70 mm	60*60 mm	5*8 mm	0.53 Kilo
40 W ((MAX)	904145 mm	90*90mm	80*80mm	5*8 mm	10,0 kg
50W (maximal)	954145 mm	90*90mm	80*80mm	5*8 mm	1.1 kg
70 W ((MAX)	1004045 mm	90*90mm	80*80mm	5*8 mm	10,3 kg
90 W ((MAX)	1034043 mm	100*100 mm	90*90mm	5*8 mm	1.47 Kilo
120 W ((MAX)	1004145 mm	90*90mm	80*80mm	5*8 mm	1.50 Kilo
150W (maximal)	983851mm	90*90mm	80*80mm	5*8 mm	20,05 kg
200W (maximal)	1104553 mm	100*100 mm	90*90mm	5*8 mm	2.23 Kilo
240 W ((MAX)	1134754 mm	120*120 mm	110*110 mm	5*8 mm	2.5 Kilo
300 W ((MAX)	1224556 mm	120*120 mm	110*110 mm	5*8 mm	20,9 kg
400 W ((MAX)	1344666mm	120*120 mm	110*110 mm	5*8 mm	4.1 kg
500 W ((MAX)	1335163mm	140*140 mm	130*130 mm	5*8 mm	40,6 kg
Bei der Ausrüstung mit einem elektrischen Antrieb	1655279 mm	160*160 mm	150*150 mm	5*8 mm	8.2Kg
1200 W ((MAX)	1805478 mm	180*180 mm	170*170 mm	5*8 mm	100,6 kg
1500 W ((MAX)	1925780 mm	180*180 mm	170*170 mm	5*8 mm	11.5 Kilo

Elektrotechnische Merkmale:

Volllastleistung	Eingangsspannung	Häufigkeit	Keine Lastspannung	Volllaststrom	Keine Last aus Eisen	Hi-Pot-Test	Widerstand gegen Isolierung
20 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.0V ± 2%	1.66A (maximal)	< 0,9 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
40 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.5V ± 2%	3.3A ((MAX)	< 2,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
50W (maximal)	AC230V ± 10%	50 Hz/60 Hz	AC5-0-5V ± 2%	5.0A ((MAX)	< 2,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
70 W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC14,5V ± 2%	5.0A ((MAX)	< 3,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
90 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC28+9+16V±2%	2.1+1.7+1A ((MAX)	< 3,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
120 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC0-20-80-100V+1V±2%	6A ((MAX)	< 3,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
150W (maximal)	AC220V ± 10%	50 Hz/60 Hz	AC22V ± 2%	6.8A (maximal)	< 3,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
200W (maximal)	AC220V ± 10%	50 Hz/60 Hz	AC12V*2±2%	8.4A ((MAX)	< 4,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
240 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24 ± 2%	10A (maximal)	< 4,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
300 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24,5 ± 2%	12.5A (maximal)	< 5,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
400 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC70,5±2%	5.7A (maximal)	< 6,0 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
500 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC36 ± 2%	13.9A (maximal)	< 4,5 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
Bei der Ausrüstung mit einem elektrischen Antrieb	AC240V ± 10%	50 Hz/60 Hz	AC36,5±2%	27.5A (maximal)	< 10 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
1200 W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC45+36V ± 2%	13.3+16.6A ((MAX)	< 12 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
1500 W ((MAX)	AC415V ± 10%	50 Hz/60 Hz	AC48V ± 2%	31.2A ((MAX)	< 20 W	Bei der Prüfung der Leistung muss die Leistung gemäß Absatz 2 Buchstabe b der Richtlinie 2008/57/EG des Europäischen Parlaments und des Rates (ABl.	Pri-Sec:≥ 500MΩ
