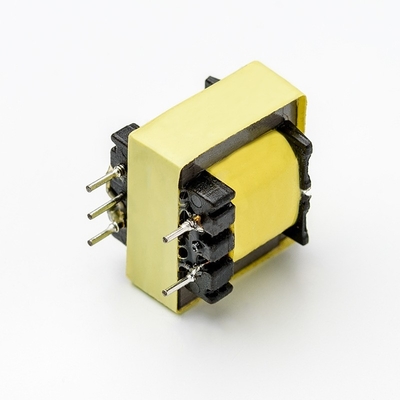

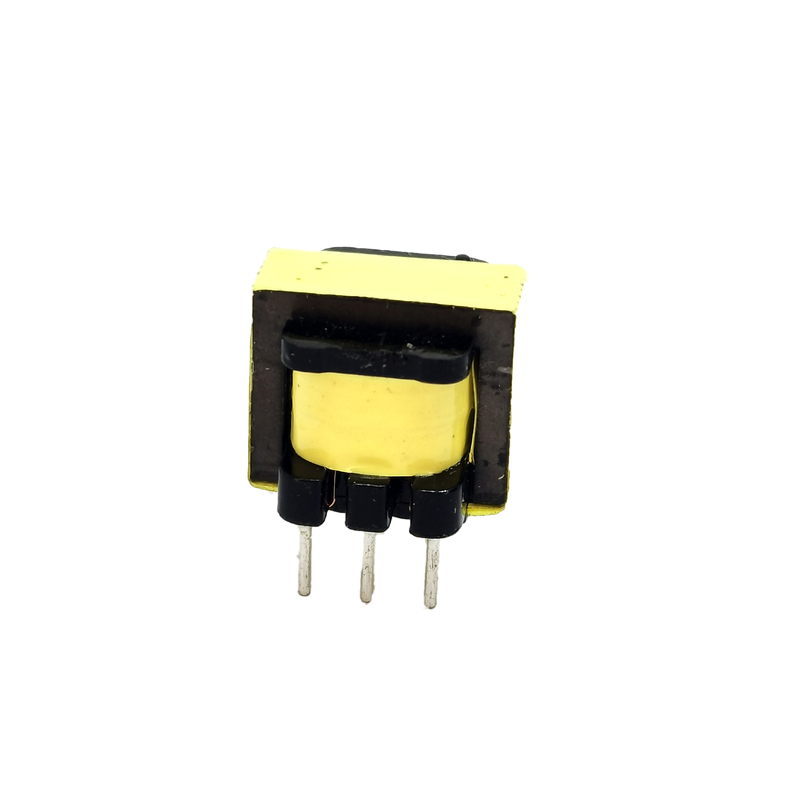

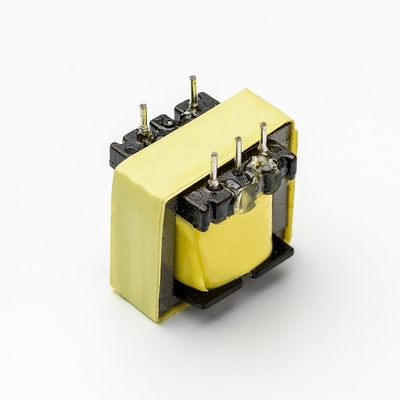

380V bis 220V EI14 Step Down Transformer für Audiogeräte AC bis DC 12V 24V 48V

1.Produktbeschreibung

Der EI14 Step Down Transformer ist ein spezielles elektrisches Gerät, das zur Verringerung der Spannung in elektrischen Schaltkreisen entwickelt wurde.mit einer Breite von mehr als 20 mm,, bietet es einen effizienten Magnetpfad, der Magnetverluste minimiert und eine zuverlässige Leistung gewährleistet.Die kompakte Größe des EI14-Kerns macht diesen Transformator für Anwendungen geeignet, bei denen Platz auf Premium, so dass es leicht in verschiedene elektronische Geräte und Systeme integriert werden kann.

Als Step-Down-Transformator besteht seine Hauptfunktion darin, eine höhere Eingangsspannung an der Primärwicklung in eine niedrigere Ausgangsspannung an der Sekundärwicklung umzuwandeln.Dies wird durch das Prinzip der elektromagnetischen Induktion erreicht., wobei das sich verändernde Magnetfeld im Kern, induziert durch den Strom in der Primärwicklung, eine entsprechende Spannung in der Sekundärwicklung erzeugt.Das spezifische Drehverhältnis zwischen Primär- und Sekundärwicklungen bestimmt den Umfang der Spannungsreduzierung.

Der EI14 Step Down Transformer kann in einer Vielzahl von Anwendungen eingesetzt werden.Es hilft, die Netzspannung auf ein Niveau zu senken, das für die internen Komponenten des Geräts geeignet ist.Es kann auch in Audiosystemen eingesetzt werden, um Spannungsniveaus für verschiedene Komponenten anzupassen, um den ordnungsgemäßen Betrieb und den Schutz sensibler Audiogeräte zu gewährleisten.in einigen industriellen Steuerungssystemen, spielt sie eine entscheidende Rolle bei der Bereitstellung der entsprechenden Spannungsversorgung für verschiedene Steuerkreise.

Dieser Transformator ist mit Blick auf die Langlebigkeit so konstruiert, dass er normalen Betriebsbedingungen, einschließlich Temperaturschwankungen und elektrischen Schwankungen, standhält.Seine zuverlässige Leistung macht es zu einer zuverlässigen Wahl für sowohl professionelle Ingenieure als auch DIY-Enthusiasten, die eine stabile und effiziente Step-Down-Lösung für ihre elektrischen Projekte benötigenInsgesamt ist der EI14 Step Down Transformer ein wertvolles Bauteil, das Kompaktheit, Effizienz und Zuverlässigkeit kombiniert, um die Anforderungen an die Spannungsumwandlung verschiedener elektrischer Anwendungen zu erfüllen.

2.Arbeitskunst

Der Herstellungsprozess des EI14 Step Down Transformers umfasst im Allgemeinen folgende Schritte:
1. Eisenkernproduktion
Materialwahl: Hochpermeabile Siliziumstahlbleche und andere magnetische Materialien werden ausgewählt, um eine gute magnetische Leitfähigkeit zu gewährleisten und Hysterese und Wirbelstromverluste zu reduzieren.
Stanz: Silikonstahlplatten werden mit Stanzmaschinen und anderen Geräten in EI14-förmige Eisenscheiben geschnitten.Das Stanzverfahren muss die Größengenauigkeit und die Kantenqualität gewährleisten, um Probleme wie Schürfen und Verformungen zu vermeiden, die die Leistung beeinträchtigen können..
Stapelung: Die gepunkteten Eisenscheiben werden in einer bestimmten Reihenfolge und Art und Weise gestapelt, wobei normalerweise eine gestapelte Stapelungsmethode verwendet wird, um den Magnetkreislauf glatter zu machen und den Magnetwiderstand zu reduzieren.Bei der Lamination, ist es notwendig, die Dichtheit und Vertikalität der Laminationen zu kontrollieren, um die Gesamtleistung des Eisenkerns zu gewährleisten.

2. Wickelproduktion
Auswahl des Drahtdurchmesser: Wählen Sie den geeigneten emaillierten Drahtdurchmesser anhand von Parametern wie Leistung, Spannung und Strom des Transformators aus.die Primärwicklung hat einen relativ dünnen Drahtdurchmesser, während die Sekundärwicklung auf der Grundlage des Ausgangsstroms den geeigneten Drahtdurchmesser auswählt, um den Anforderungen an die aktuelle Tragfähigkeit und den Widerstand zu entsprechen.
Wicklung: Mit einer Wicklungsmaschine wickelt man den emaillierten Draht auf das Skelett des Eisenkerns.und Dichtheit der Wicklung. Die Anzahl der Drehungen der Primär- und Sekundärwicklungen entsprechend den Konstruktionsanforderungen genau zu steuern und sicherzustellen, daß das Drehverhältnis den Anforderungen der Spannungsumwandlung entspricht.Die Wicklung sollte fest und ordentlich sein., wodurch Probleme wie Lockerheit und Kreuzung vermieden und Kurzschlüsse und schlechte Isolierung vermieden werden.
Isolierbehandlung: Nach Abschluss der Wicklung wird die Wicklung isoliert.Einsatz von Isolationsfarben mit Eintauchen oder Sprühen zur Verbesserung der Isolationsleistung von Wickeln und zur Verhinderung von Leckagen zwischen Wickeln und zwischen Wickeln und EisenkerneNach der Isolationsbehandlung ist es notwendig, die Isolationsfarbe zu trocknen und zu verfestigen, um vollständig zu trocknen und eine gute Isolationsschicht zu bilden.

3. Versammlung
Einfügung des Kerns: Das Skelett der Wundwicklung wird auf den E-förmigen Teil des EI-Kerns eingefügt.Dann fügen Sie den I-förmigen Kern ein und kombinieren Sie ihn mit dem E-förmigen Kern, um eine komplette Kernstruktur zu bilden.Bei der Einfügung ist vorsichtig zu sein, um eine Beschädigung der Wicklung und des Kerns zu vermeiden.
Befestigung und Verpackung: Verwenden Sie Klebstoff, Klebeband oder andere Befestigungsmaterialien, um den Eisenkern und die Wicklung zusammenzubringen und sicherzustellen, dass sie sich während des Gebrauchs nicht lösen.Für einige Transformatoren, die einen höheren Schutz erfordern, werden sie auch einer Verkapselung unterzogen, wobei Epoxidharz und andere Verkapselungsmaterialien verwendet werden, um den Transformator als Ganzes zu verkapseln, um seine Feuchtigkeitsbeständigkeit, Staubbeständigkeit,und seismische Beständigkeit.

4. Testen und Debuggen
Aussehenskontrollen: Überprüfen Sie, ob der Transformator sauber, offensichtlich beschädigt, verformt und beschädigt ist.
Prüfung der elektrischen Leistung: Prüfung verschiedener elektrischer Leistungsindikatoren von Transformatoren, wie Transformationsquote, Strom ohne Last, Verlust ohne Last, Lastverlust, Isolationswiderstand,Leistungsfähigkeit der Spannung, etc., um sicherzustellen, dass sie den Konstruktionsanforderungen und den einschlägigen Normen entsprechen.
Debugging: Auf der Grundlage der Testergebnisse werden die notwendigen Debugs und Anpassungen am Transformator vorgenommen.die Leistung des Transformators kann optimiert werden, um seinen optimalen Arbeitszustand zu erreichen.
