Einzelheiten zu den Produkten

Zu Hause > Produits >

Audiotransformator

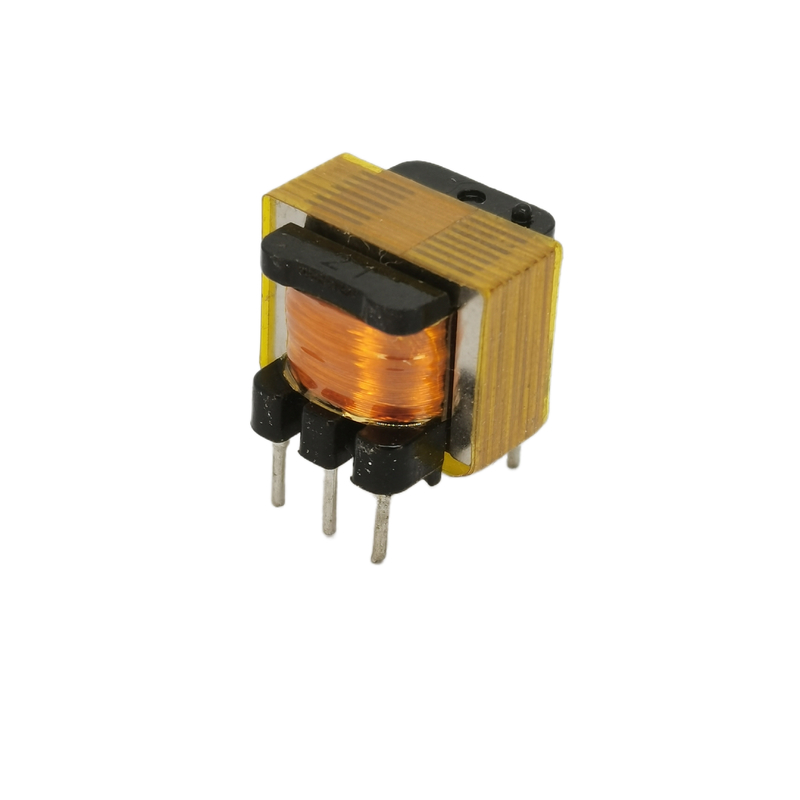

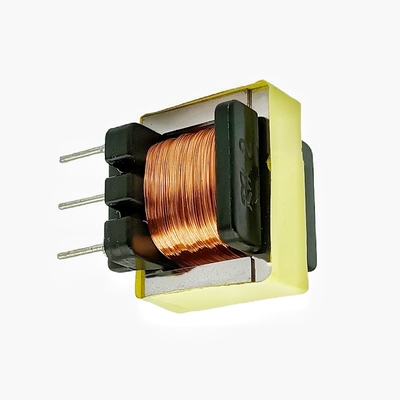

600: 600 Ohm EI Leistungstransformator 1:1 EI14 Audioisolationstransformator

Alle Kategorien

Chipinduktor

Kontakt mit uns

Ms. Chen

rhea@zxycoil.com

+8613554723725

Kontaktieren Sie uns jetzt

600: 600 Ohm EI Leistungstransformator 1:1 EI14 Audioisolationstransformator

Markenbezeichnung:	ZXY
Modellnummer:	ZXY-EI14
MOQ:	Verkäuflich
Preis:	Verhandlungsfähig
Verpackungsdetails:	100pieces/Kartongröße: 380mm325mm345mm
Zahlungsbedingungen:	Paypal xtransfer T/T

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort:

Stadt Chinas, Shenzhen.

Zertifizierung:

RoHS,ISO9001-2001

Gebrauch:

Audio

Spulenstruktur:

Toroidal

Wire Dia:

0.025~2.0& angepasst

Einwicklung:

2.5 ~ 50000& angepasst

Nummer der Phase:

Einzelne & angepasst

Spulenzahl:

Auto-Transformator

Ausgangsspannung:

60V 120V 240V und individuell angepasst

Produktbezeichnung:

EI14-Audio-Isolierungstransformator

Versorgungsmaterial-Fähigkeit:

200k-pcs/month

Hervorheben:

600: Transformator 600 Ohm-E-I

600 Ohm bis 600-Ohm-Transformator

Audio-Transformator der Isolierungs-EI14

Beschreibung des Produkts

600: 600 Ohm EI Power Transformator 1: 1 EI14 Audio -Isolationstransformator

1.Produktbeschreibung

EI14 Audio -Isolationstransformatoren verwenden normalerweise eine EI -Kernform. Die „EI“ in „EI14“ zeigt an, dass die Kernform eine Kombination aus E-Typ und I-Typ ist, und „14“ bezieht sich im Allgemeinen auf die Größe des Kerns. Zu den Hauptparametern gehören:

-Spannungsverhältnis: Normalerweise ist 1: 1, dass die Eingangs- und Ausgangsspannung im Grunde genommen gleich ist.

--AC Impedanz: 600: 600 Ohm, um sicherzustellen, dass das Audiosignal im Übertragungsprozess eine gute -gute Übereinstimmung erzielt.

-Induktion: ungefähr 290 mH (± 20%), was dazu beiträgt, die Wechselstromkomponente des Audiosignals ordnungsgemäß zu verarbeiten.

-DC-Widerstand: ungefähr 135 Ohm oder 140 Ohm.

-Frequenzantwort: Im Allgemeinen im Bereich von 20 Hz-20 kHz, abdeckt die hörbare Audio-Reichweite des menschlichen Ohrs.

2. Funktionsweise

-Noise und Interferenz-Eliminierung:EI14 Audio -IsolationstransformatorKann das Rauschen und die Interferenz beseitigen, die durch Bodenungleichgewicht, gemeinsames Modus -Rauschen und Bodenschleife usw. erzeugt werden, wodurch das Audiosignal reiner wird.

-Immedance-Matching:EI14 Audio -IsolationstransformatorVerwirkt die Impedanzübereinstimmung zwischen Audiogeräten, stellt sicher, dass das Audiosignal effektiv von einem Gerät auf ein anderes übertragen werden kann, die Signalübertragungseffizienz verbessert und die Signalreflexion und Verzerrung verringert.

-Protecting-Geräte: Isolationstransformator kann die Geräte aus möglichen Hochspannung oder elektrischen Fehlern isolieren, die Audiogeräte vor Schäden schützen und die Lebensdauer der Geräte verlängern.

Parameter	Beschreibung	Wert
Kurvenverhältnis	Verhältnis von primärer zu sekundärer Kurven	1: 1
Impedanz	Eingangs- und Ausgangsimpedanz	600: 600
Induktivität	Induktivitätswert	290mh
DC -Widerstand	Widerstand der primären und sekundären Wicklungen	Ungefähr 135 - 140
Frequenzgang	Frequenzbereich, über die der Transformator effektiv arbeiten kann	20 Hz - 20 kHz

NEIN	Produktnummer	Siehe (VA)	Abmessungen	Montagelochabstand	Montagelöcher	Gewicht (kg)
1	EI28/8*12,5	1	482625	40	2-3*4	0,11
2	EI351013	1.8	573032	48	2-4*5	0,13
3	EI351015	2.5	573032	48	2-4*5	0,14
4	EI141/13*15,5	3	633336	53	2--4*6	0,18
5	EI141/13*18	4	633636	53	2--4*6	0,21
6	EI141/13*21	5	653936	55	2--4*6	0,24
7	EI141/13*26	6.5	654436	55	2-4*6	0,3
8	EI48/16*16	6	773443	164	2--4*6	0,26
9	EI48/16*20	7	773943	64	2--4*6	0,33
10	EI48/16*24	8	774343	64	2--4*6	0,37
11	EI48/16*28	11	774743	64	2--4*6	0,41
12	EI48/16*30	13	775143	64	2--4*6	0,44
13	EI57/19*19	13	874351	75	2--4*6	0,42
14	EI57/19*24	17	874851	75	2--4*6	0,5
15	EI57/19*28	20	875151	75	2--4*6	0,58
16	EI57/19*32	26	875951	75	2--4*6	0,66
17	EI57/19*38	31	876451	75	2--4*6	0,62
18	EI66/22*22	35	955059	82	2--4*6	0,75
19	EI66/22*28	45	955459	82	2--4*6	0,86
20	EI66/22*33	50	946359	82	2--4*6	0,92
21	EI66/22*35	55	976659	82	2--4*6	0,98
22	EI66/22*38	58	967059	82	2--4*6	1.06
23	EI66/22*44	69	967659	82	2--4*6	1.14
25	EI76.2/25.4*38	65	778070	63*60	4-4*6	1.6
26	EI76.2/25.4*45	85	778670	63*67	4-4*6	1.9
28	EI85.8/28.6*38	90	868478	72*62	4-4*6	2.1
29	EI85.8/28.6*44	110	868678	72*68	4-4*6	2.41
30	EI85.8/28.6*50	146	868478	172*74	4-4*6	2.8
31	EI96/32*26	70	967286	80*52	4-5*6	1.6
32	EI96/32*40	130	968686	80*66	4-5*6	2.6
33	EI96/32*48	170	969486	80*74	4-5*6	2.95
34	EI96/32*54	200	9610186	80*80	4-5*6	3.5
35	EI96/32*60	250	9610686	80*86	4-5*6	3.9
36	EI105/35*49	230	1059793	88*75	4-5*6	3.7
37	EI105/35*56	270	10510493	88*83	4-5*6	4.18
38	EI105/35*70	390	105118103	88*97	4-5*6	5.22
39	EI114/38*57	328	114108103	95*84	4-5*6	5.5
40	EI114/38*70	480	114122103	95*97	4-5*6	6.65
41	EI133.244,450	400	134115115	111*80	4-5*7	6.7
43	EI133.244,460	555	134125115	111*90	4-5*7	8.1
45	EI133.244,470	730	134135115	111*100	4-5*7	9.38
46	EI133.244,475	800	134140115	111*105	4-5*7	10.1
47	EI133.244,480	860	134145115	111/110	4-5*7	10.8
49	EI150/50*60	660	150135130	125*100	4-6*8	10.4
50	EI150/50*70	900	150145130	125*110	4-6*8	11.8
51	EI150/50*80	1100	150155130	125*120	4-6*8	12.8
52	EI150/50*100	1500	150175130	125*140	4-6*8	16
53	EI188/60*70	1550	190136165	158*110	4-6*8	21.2
54	EI188/60*80	1960	190146165	158*120	4-6*8	24.5
55	EI188/60*100	2600	190166165	158*140	4-6*8	30,5
56	EI188/60*120	3500	190186165	158*160	4-6*8	36,5
57	EI240/76*84	3000	241165208	180*115	4-φ10	50
58	EI240/76*92	3500	241175208	180*120	4-φ10	55
59	EI240/76*103	3860	241185208	180*140	4-φ10	61
60	EI240/76*118	4800	241200208	180*148	4-φ10	70
61	EI240/76*133	6000	241215208	180*160	4-φ10	78

600: 600 Ohm EI Leistungstransformator 1:1 EI14 Audioisolationstransformator 0
