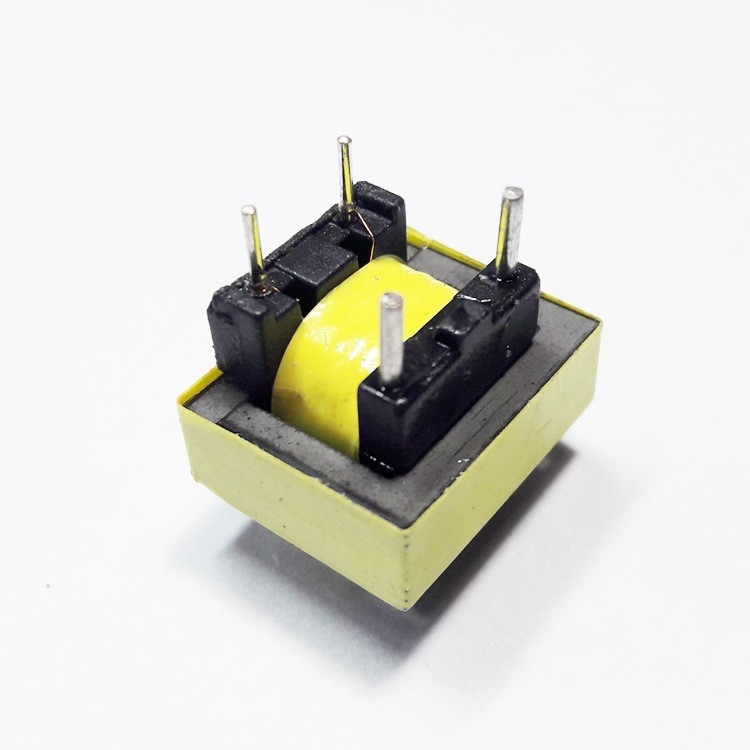

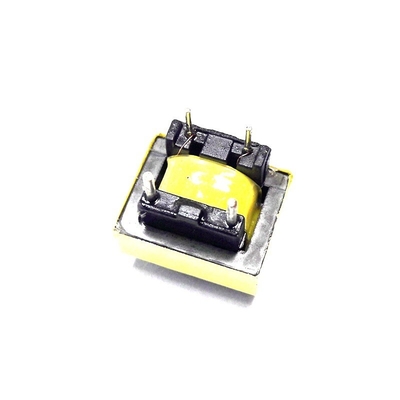

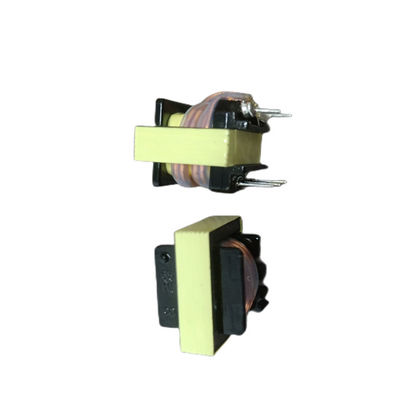

EI19 Niederfrequenztransformator 1:1 Audioisolation Einfügen PCB Horizontales Skelett

1.Produktbeschreibung

2. Merkmale

Allgemeine Spezifikation:

Elektrische Spezifikation: ((25°C)

1. einzigartige Kernstruktur des EI-Types: Die in EI19 angegebene EI bezieht sich auf die Kernstruktur, die aus zusammengelaminierten Siliziumstahlplatten des Typs E und I besteht,Diese Struktur kann die Integrität des Magnetkreises effektiv verbessern, das Phänomen des magnetischen Leckages zu reduzieren und dann die Leistungsfähigkeit der magnetischen Kopplung des Transformators zu verbessern, um sicherzustellen, dass in der Niederfrequenzumgebungdie Leistung kann auch effizient übertragen und umgewandelt werden.

2.11:1 Drehverhältnis: Der Transformator hat die gleiche Anzahl von Drehungen in der Primär- und Sekundärwicklung, was bedeutet, dass er die Spannungsgröße nicht ändert,und seine Hauptfunktion ist es, die elektrische Isolation zwischen den Schaltkreisen zu realisieren, die wirksam verhindern können, dass die elektrischen Störungen des Primärkreislaufs und die möglichen Spannungsspitzen den Sekundärkreislauf beeinflussen, um den sicheren Betrieb der Anlage zu gewährleisten.

3. Geeignet für Niederfrequenzanwendungen: speziell für Niederfrequenzszenarien entwickelt, funktioniert es gut in Niederfrequenzfeldern wie Audio-Leistungsverstärkern, industrieller Steuerung usw.Es kann stabil niedrigfrequente Signale oder Leistung übertragen, die Signalintegrität und -stabilität gewährleisten, Signalverzerrungen reduzieren und die strengen Anforderungen an die Signalverarbeitung mit niedriger Frequenz in diesen Anwendungen erfüllen.

4. Gute elektrische Isolierung: Mit einem 1:1 Drehverhältnis und einer vernünftigen Konstruktion bietet es eine zuverlässige elektrische Isolierung zwischen Primär- und Sekundärkreisen,die nicht nur sensible Geräte vor elektrischen Störungen schützt, erhöht aber auch die Stabilität und Zuverlässigkeit des gesamten Systems und verringert das Risiko von Leistungsstörungen.

5. Kompaktgröße: Die ₹19 in der Modellnummer stellt in der Regel die Größenspezifikation des Eisenkerns und die allgemeine Darstellung einer kompakten Größe dar,die einfach zu installieren und in der Ausrüstung mit begrenztem Platz zu platzieren ist, besonders geeignet für Anwendungsfälle mit strengen Anforderungen an die Größe der Ausrüstung.

Schema:

Außenabmessung: Einheit: (mm)
