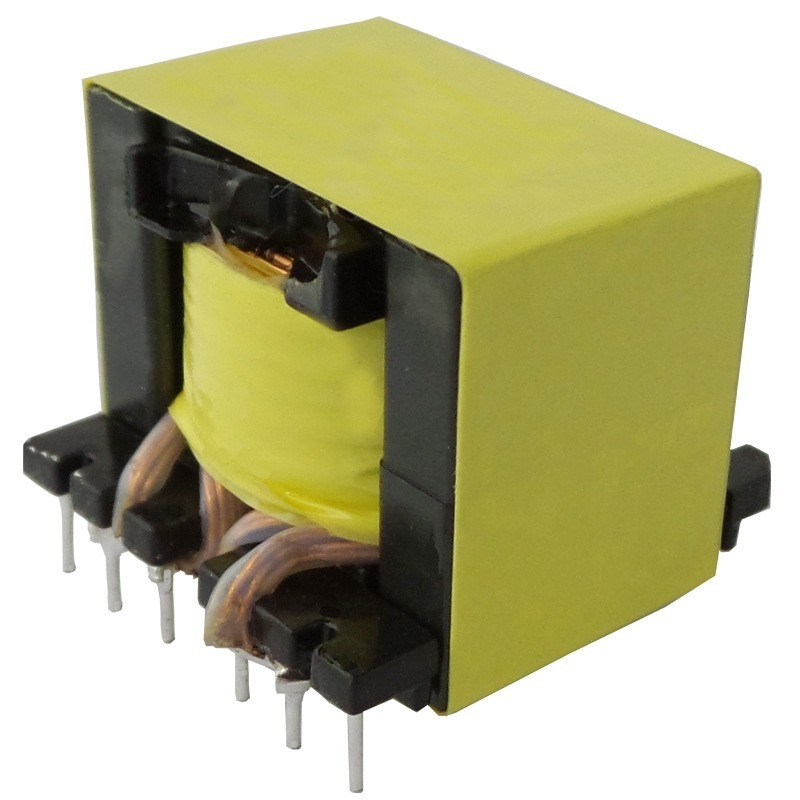

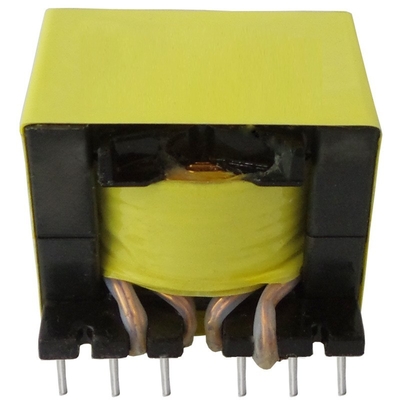

PQ3225 Horizontale gerade Steckdose Hochfrequenztransformator Hochspannungspins 6+6

1.Produktbeschreibung

PQ3225-Hochfrequenztransformator mit direktem Einsatz ist eine leistungsstarke elektronische Komponente mit einer kompakten Struktur und einer vertikalen Achse, die für den Betrieb im Frequenzbereich von 20 kHz-500 kHz ausgelegt ist.Es kann eine Ausgangsleistung von 10W bis 1000W verarbeiten und stabil im Temperaturbereich von -40 °C bis +180 °C arbeiten.Dieser Transformator ist wegen seiner kreisförmigen Mittelpfeiler leicht zu wickelnEs wird in verschiedenen Bereichen wie Schaltnetzteilen, Ladegeräten für Elektrofahrzeuge, Gleichspannungsumrichter und Kommunikationsnetzteile weit verbreitet.

2. Merkmale

Der direkt einführende Hochfrequenztransformator PQ3225 besteht hauptsächlich aus folgenden Bauteilen:
1Kern: Im Allgemeinen werden Ferritkernen verwendet, die auf die Anforderungen neuer Schaltnetzteile zugeschnitten sind.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

2. Wickeln
- Primärwicklung: Es handelt sich um eine Wicklung, die elektrische Energie einführt und durch Wechselstrom ein Magnetfeld erzeugt.

- Sekundärwicklung: In Verbindung mit der Primärwicklung erzeugt sie eine induzierte elektromotorische Kraft unter Einwirkung eines Magnetfeldes und erzeugt elektrische Energie.die primären und sekundären Wicklungen werden auf verschiedenen Wicklungsspalten des Eisenkerns gewickeltZum Beispiel kann PQ3225 über primäre und sekundäre Wickelsäulen mit Wickelschlitzen auf den Wickelsäulen für eine einfache Wickelung der Spule verfügen.

-- Wicklungsform: im allgemeinen in Form von drei Wicklungen; zusätzlich zur primären und sekundären Wicklung können auch Hilfswicklungen usw. vorhanden sein, die zur Erfüllung bestimmter spezieller Funktionen verwendet werden,Wie z. B. die Bereitstellung von Rückkopplungssignalen, die andere Stromkreise versorgen usw.

3. Skelett: bietet Unterstützung und Befestigung für die Wicklung, in der Regel in einer vertikalen Struktur.Es gibt Blei-Terminals am Skelett für eine einfache Verbindung zu externen Schaltkreisen, wodurch die Produktinstallation zuverlässiger wird.

4. Stift: Ein Metallstift, der die Leitungen der Wicklung mit dem externen Stromkreis verbindet, meist mehrfach,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, die elektrische Energie der Primär- und Sekundärwicklungen in den entsprechenden Stromkreis überträgt.

5. Isolationsschicht
-- Isolierung durch Windung: Insulation materials such as insulation tape or insulation paint are usually wrapped around the coils of the winding to avoid short circuits between the coils and ensure that the current flows along the designed pathSo wird beispielsweise eine Spule an der Außenwand der Wickelstreuung gewickelt, und ein zweites Isolierband kann weit von der Wickelstreuung entfernt an der Außenwand der Spule angebracht werden.

- Isolierung zwischen Eisenkern und Wicklung: Zwischen Eisenkern und Wicklung sollen auch Isoliermaterialien vorhanden sein, um elektrische Kurzschlüsse zwischen ihnen zu verhindern,die den normalen Betrieb des Transformators beeinträchtigen.

- Gesamtidämmung: Einige können auch Dämmschalen oder Beschichtungen an der Außenseite des gesamten Transformators installieren, um Schutz und Dämmung zu bieten und die Sicherheit während des Gebrauchs zu verbessern.

3Vorteil

4.Andere empfohlene Produkte
