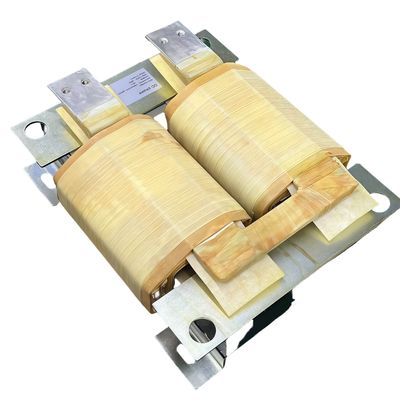

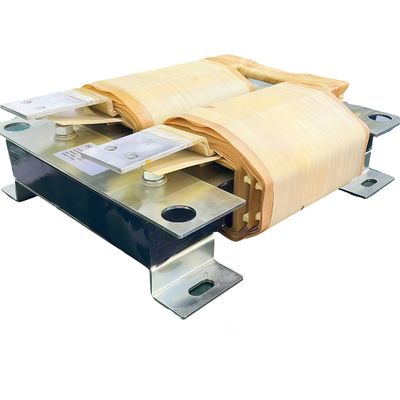

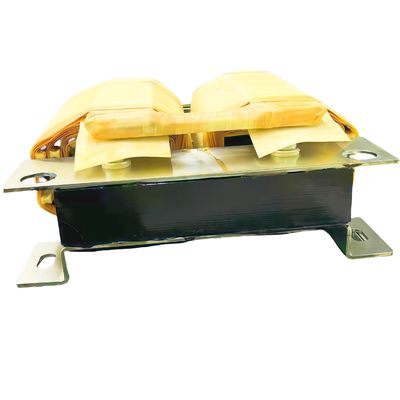

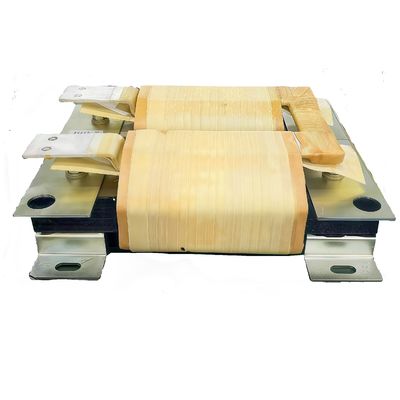

Aluminium Gleichspannung 140uH/254uH/480uH 690V Kondensator Wechselgeschwindigkeitsantrieb Gleichspannungsreaktor

1.Produktbeschreibung

Dieser kundenspezifische Gleichspann-/Reaktor bietet vielseitige Induktivitätsoptionen (140μH, 254μH, 480μH) für Hochspannungsanwendungen bis zu 690V.und schützen Leistungselektronik in industriellen AntriebenDie robuste Konstruktion gewährleistet eine zuverlässige Leistung in anspruchsvollen Umgebungen mit hoher Stromkapazität und minimalen Verlusten.

Ein Gleichstrom-Drossel ist eine passive elektronische Komponente, die zur Unterdrückung von Hochfrequenzgeräuschen oder Wellen in Gleichstrom-Schaltungen verwendet wird.Die wichtigsten Merkmale sind::

1. Unterdrücken von Hochfrequenzlärm
Niedrigpassfiltercharakteristiken: DC Choke hat eine extrem geringe Impedanz gegenüber Gleichspannungs- oder Niederfrequenzsignalen (hauptsächlich durch den Gleichspannungswiderstand von Drähten),aber eine hohe Impedanz gegenüber Hochfrequenzgeräuschen aufweist (z. B. Schaltgeräusche von Schaltnetzen), EMI/RFI-Störungen), die diese Störungen wirksam filtern können.

Kombiniert mit Kondensatoren: Häufig kombiniert mit Kondensatoren, um LC-Filter zu bilden, um die Gleichstromversorgung weiter zu glätten.

2. Gleichstromstabilität aufrechterhalten
Verhinderung plötzlicher Stromänderungen: Durch die Nutzung der Eigenschaft der Induktivität, die "Stromänderungen behindert",Es unterdrückt Stromschwankungen, die durch Laständerungen oder Stromversorgungswechsel verursacht werden, und schützt den Stromkreis vor sofortigen Schocks.

Ripple reduzieren: Bei Schaltmodus-Stromversorgungen (wie Buck/Boost-Schaltkreisen) kann die Stromwelle an der Ausgabe reduziert werden.

3. Niedriger Gleichstromwiderstand (DCR)
Hohe Effizienz: Während der Konstruktion ist es notwendig, den Gleichstromwiderstand (DCR) der Wicklung zu minimieren, um Stromverluste und Wärmeerzeugung zu reduzieren,Vor allem bei Hochstromanwendungen wie Motorantrieben und Photovoltaik-Wechselrichter.

4. Sättigungsstromfähigkeit
Antimagnetische Sättigung:Es ist notwendig, ein Modell mit einem Sättigungsstrom (Isat) zu wählen, der höher ist als der Betriebsstrom, um einen plötzlichen Rückgang des Induktivitätswerts aufgrund der Sättigung des magnetischen Kerns zu vermeiden.Um die Sättigungsbeständigkeit zu verbessern, werden üblicherweise Pulvermagnetkernen (wie Eisen-Silizium-Aluminium) oder offene Magnetkernen verwendet.

5. Anwendungsfälle
Stromkreis: Schaltvorrichtung für die Stromversorgung, Filterung von Eingang/Ausgang, Gleichstrom-Gleichstrom-Wandler.

Motorantrieb: Unterdrückung des Geräuschs durch Motorumstellung.

Neues Energiesystem: Gleichspannungsbusfilterung für Photovoltaik-Wechselrichter und Ladestationen für Elektrofahrzeuge.

Industrieausrüstung: EMI-Unterdrückung für Schweißmaschinen und Frequenzwandler.

6Unterschiede von AC-Drosseln
Gleichstromverzerrung: Gleichstromstressern muss Gleichstrom im Magnetkern standhalten, und bei der Konstruktion sollte die Stabilität der Induktivität unter Gleichstromverzerrung berücksichtigt werden;Und Wechselstrom-Stocher (wie AC-Induktoren) verarbeiten nur Wechselstrom.

Kein Wirbelstromverlust: Der Magnetkern hat kein wechselndes Magnetfeld unter Gleichstrom, so dass kein Wirbelstromverlust auftritt (aber die durch Gleichstromverzerrung verursachte Sättigung sollte beachtet werden).

7Schlüsselparameter für die Auswahl
Induktivitätswert (L): Anhand der Geräuschfrequenz und der Filteranforderungen ausgewählt.

Nennstrom: einschließlich Gleichstrom-Arbeitsstrom und Sättigungsstrom.

DCR: Beeinflusst den Stromverbrauch und den Temperaturanstieg.

Temperaturmerkmale: Ob der Induktivitätswert bei hohen Temperaturen stabil ist.

Zusammenfassung
DC Choke erreicht durch seine induktiven Eigenschaften Gleichstromstabilität und Geräuschunterdrückung, und seine Leistung hängt vom magnetischen Kernmaterial, der Wicklung und den Betriebsbedingungen ab.Bei Hochleistungs- oder Hochleistungsanwendungen, ist es notwendig, den Induktivitätswert, den Sättigungsstrom und die DCR auszugleichen.
