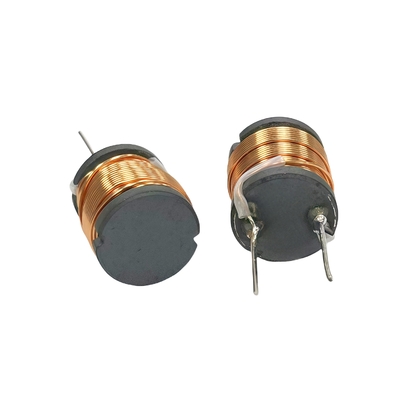

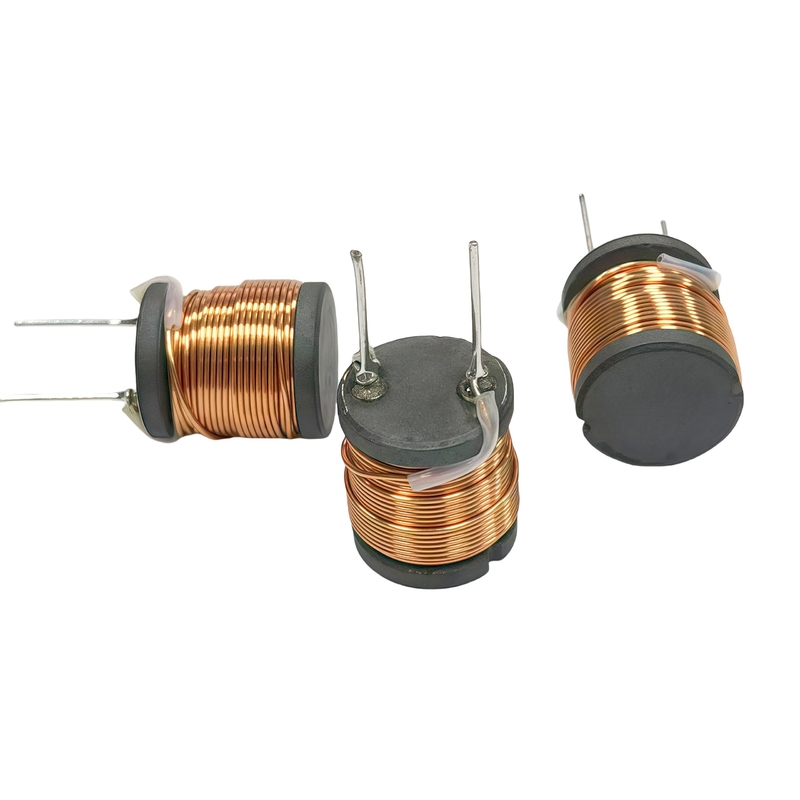

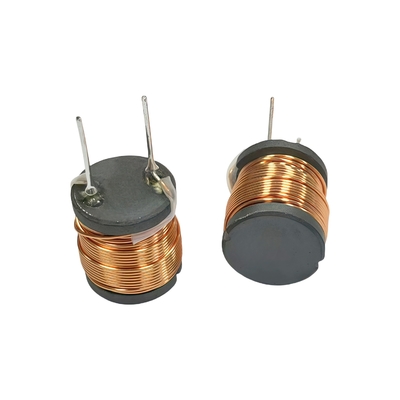

16*18 605UH I-förmiger Induktor Stecker-Induktor Kupferspule Trommelkern Induktor

1.Produktbeschreibung

Dieser 16 * 18 605 μ H I-förmige Stecker-Induktor verwendet eine Kombination aus Kupferspulen und trommelförmigen Magnetkernen, um eine leistungsstarke Leistung in einer kompakten Größe zu erzielen.Seine 16mm × 18mm Spezifikation hat eine starke Anpassungsfähigkeit, und seine 605 μH Induktivität ist speziell für Filterung, Energiespeicherung und andere Szenarien konzipiert und erfüllt die Schaltungsanforderungen genau.Hochreine Kupferspulen weisen geringe Gleichstromwiderstände auf, die den Stromverlust effektiv reduzieren und einen stabilen hohen Stromfluss unterstützen; Trommelförmige Magnetkerne bestehen aus hochdurchlässigen Materialien zur Steigerung der Magnetfeldkonzentration,Verringerung von Leckage-InterferenzenEin Stecker in der Konstruktion erleichtert das herkömmliche PCB-Löt und vereinfacht den Produktionsprozess.Durch das robuste Skelett und das strenge Verpackungsprozess kann es strengen Umweltprüfungen standhalten und in einem breiten Temperaturbereich von -40 °C bis 125 °C stabil arbeitenEs wird in Leistungsmodulen, industrieller Steuerung, Kommunikationsgeräten und anderen Bereichen weit verbreitet und bietet zuverlässige elektromagnetische Lösungen für Schaltungen.

1Ausgezeichnete elektrische Leistungsstabilität

Kupferspulen mit geringen Verlusten: Hochreinigungsaufnahme mit Sauerstofffreiem Kupferdraht (Reinigung ≥ 99,97%), Gleichstromwiderstand (DCR) um 15% bis 20% verringert im Vergleich zu gewöhnlichen Kupferdraht,Temperaturanstieg unter hohem Strom ≤ 30 K, und der Leistungsverlust um mehr als 30% reduziert wird, was für Hochstrom-Szenarien wie Gleichstrom-Gleichstrom-Wandler und Motorantriebe geeignet ist.

Optimierte magnetische Effizienz des Trommelkerns: Ein Kern mit hoher Durchlässigkeit (z. B. Ferrit PC40/PC95, Siliziumstahlplatte) bildet einen geschlossenen Magnetkreis, Magnetleckage < 5%Steuerung der Induktivitäts-Abweichung innerhalb von ± 5%Der Hystereseverlust bei hoher Frequenz (100kHz-1MHz) ist 25% geringer als bei EE-Kernen, was die Reinheit der Signalübertragung gewährleistet.

2- Strukturelle Planung und Umweltausfallfähigkeit

I-förmiges Skelett Vibrationsschutzvorteil: Einstück-Form-Skelett mit Flammschutzmaterialien UL94 V-0, Schweißfestigkeit von Stift und Spule ≥ 5N, 50G-Vibrationsprüfung (10-2000Hz) ohne Abfall,geeignet für Fahrzeugmotorraum, industrielle Automatisierungsgeräte und andere starke Vibrationsszenarien.

Breite Temperaturarbeitsfähigkeit: Temperaturbereich von -40°C bis 125°C, Induktivitätsverfall < 10%, Kern-Curie-Temperatur > 250°C, Hochtemperaturumgebung bei gleichbleibender stabiler Induktivität,Ich will das Militär treffen., Luft- und Raumfahrtausrüstung in rauen Umgebungen.

3. Installationsverträglichkeit und Herstellungssicherheit

Plug-in Bequeme Installation: Standard-DIP-Paket eignet sich für das Wellenlöten und das manuelle Lötverfahren, und der Stiftstand entspricht der Norm IPC-7351,die nahtlos mit dem traditionellen PCB-Design kompatibel ist, und der Produktionswirkungsgrad ist 40% höher als bei SMD-Induktoren, was für die automatische Batchmontage geeignet ist.

Vollverfahrensqualitätskontrolle: Die Spirale wird mit einem mehrschichtigen Dichtwicklungsprozess (Wickelflachheit ≤ 0,1 mm) versehen, der Kern wird durch 100%ige Durchlässigkeit geschirmt, das fertige Produkt besteht den Spannungstest von 1000 V,Isolierwiderstand > 100MΩ, und entspricht den Zertifizierungsnormen ISO 9001 und AEC-Q200.

2Leistungsmerkmale
